BAT54A

厂商：
HOTTECH(合科泰)
封装：
SOT-23
描述：

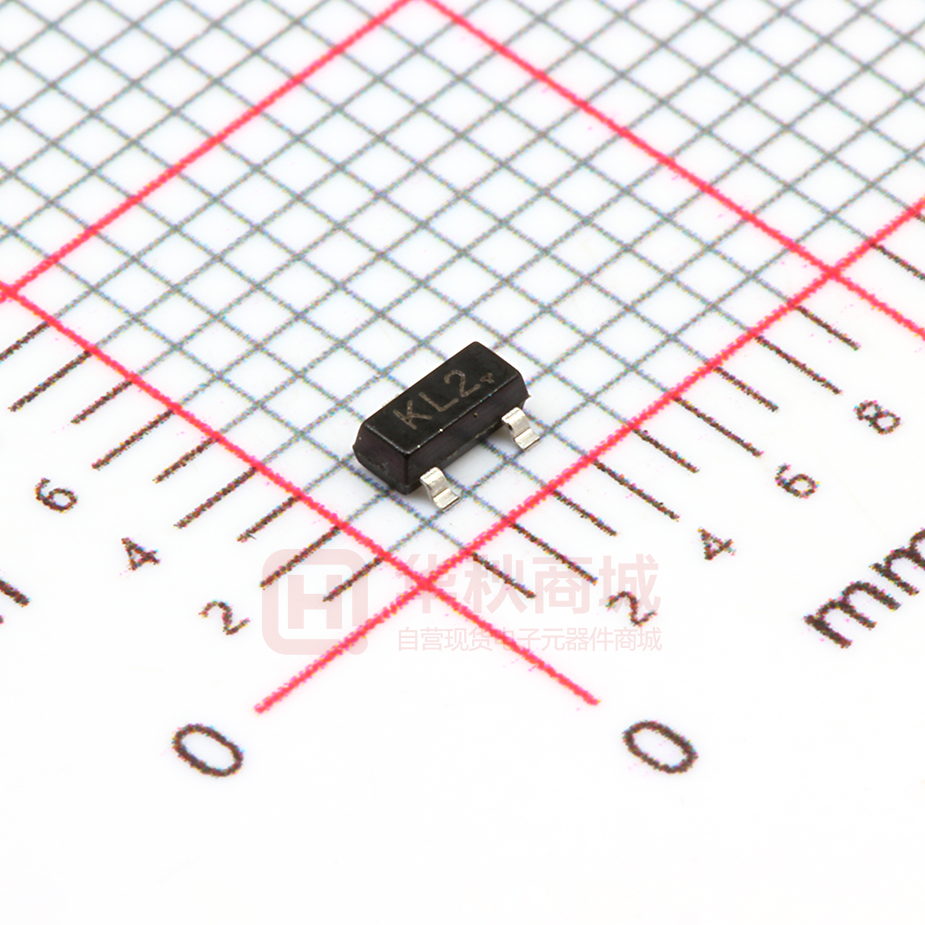

肖特基二极管 Common Anode VR=30V IF=200mA IR=2μA CT=10pF SOT23

数据手册：

下载BAT54A.pdf

立即购买

详情介绍
数据手册
价格&库存

BAT54A 数据手册

Plastic- Encapsulate Diodes SCHOTTKY DIODES BAT54/A/C/S FEATURES Extremely Fast Switching Speed MARKING: SOT-23 BAT54 KL1 BAT54A KL 2 MAXIMUM RATINGS (TA=25 BAT54S BAT54C KL 3 KL4 unless otherwise noted) Parameter Symbol Limits Unit 30 V Peak Repetitive Peak reverse voltage VRRM Working Peak Reverse Voltage VRWM DC Blocking VR IFM 200 mA Power Dissipation PD 200 mW Storage temperature TSTG Voltage Forward Continuous Current ELECTRICAL CHARACTERISTICS (Tamb=25 -55-150 unless otherwise specified) Parameter Symbol Min. Reverse Breakdown Voltage V(BR)R 30 Typ. Max. Unit Conditions V IR=100μA VF1 0.24 V IF=0.1mA VF2 0.32 V IF=1mA VF3 0.40 V IF=10mA VF4 0.50 V IF=30mA VF5 1 V IF=100mA Reverse current IR 2 μA VR=25V Diode Capacitance CD 10 pF VR=1V,f=1MHz Reverse Recovery Time trr Forward voltage GUANGDONG HOTTECH 5 nS INDUSTRIAL CO., LTD IF=IR=10mA Irr=0.1XIR,RL=100Ω Page:P2-P1 Plastic- Encapsulate Diodes BAT54/A/C/S Typical Characteristics GUANGDONG HOTTECH INDUSTRIAL CO., LTD Page:P2-P2

下载 PDF

BAT54A

1. 物料型号：BAT54系列，包括BAT54A、BAT54B、BAT54C、BAT54D、BAT54E、BAT54LA至LF等型号。

2. 器件简介：BAT54系列是一种双极型双路双向可控硅开关，具有低触发电流和快速开关特性。

3. 引脚分配：每个可控硅有两个阳极（A1、A2）、一个阴极（K）和一个门极（G）。

4. 参数特性： - 最大额定值：包括最大集电极-发射极电压（VCEO）、最大集电极电流（ICM）等。 - 电气特性：包括触发电流（Igt）、保持电流（Ih）、断态电压（VDRM）等。

5. 功能详解：可控硅能够在门极接收到足够电流后导通，导通后即使移除门极电流也能保持导通状态，直到阳极-阴极间的电流降至保持电流以下。

6. 应用信息：适用于低功耗电路，如电源开关、电机控制、家用电器控制等。

7. 封装信息：提供SOT-23、SC-59、SOD-323等多种封装形式。
