物料型号:文档中列出了多种型号,包括SMCJ5.0A至SMCJ440CA,这些型号都是瞬态电压抑制二极管。
器件简介:瞬态电压抑制二极管是一种用于表面贴装的器件,旨在优化电路板空间,具有低剖面封装、内置的应变消除和玻璃钝化结。
引脚分配:文档中没有明确提供引脚分配图,但提到了极性,其中色带表示阴极,除了双向型号。
参数特性:包括但不限于:
- 隔离电压:5.0至440伏特
- 峰值脉冲功率:1500瓦特
- 低电感
- 优秀的钳位能力
- 快速响应时间
- 高温焊接:260摄氏度/10秒
功能详解:瞬态电压抑制二极管主要用于输入/输出接口、交流/直流电源、低频信号传输线(如RS232、RS485等)。
应用信息:适用于需要保护电子设备免受电压瞬态影响的场合。

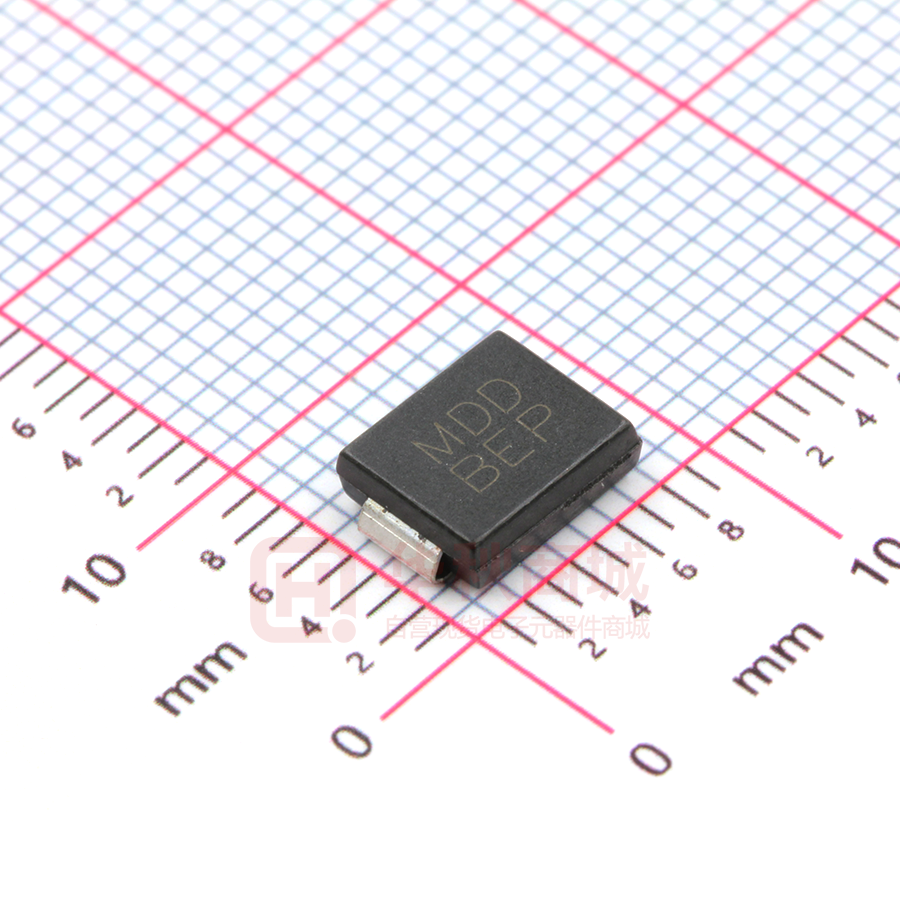

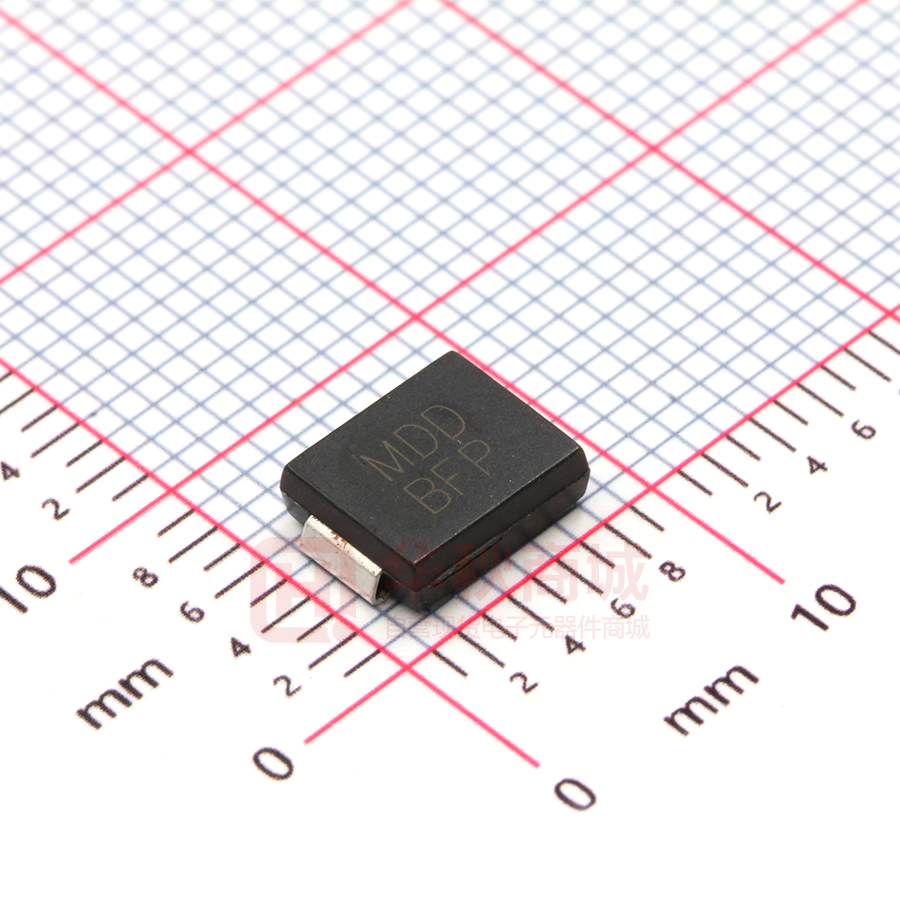

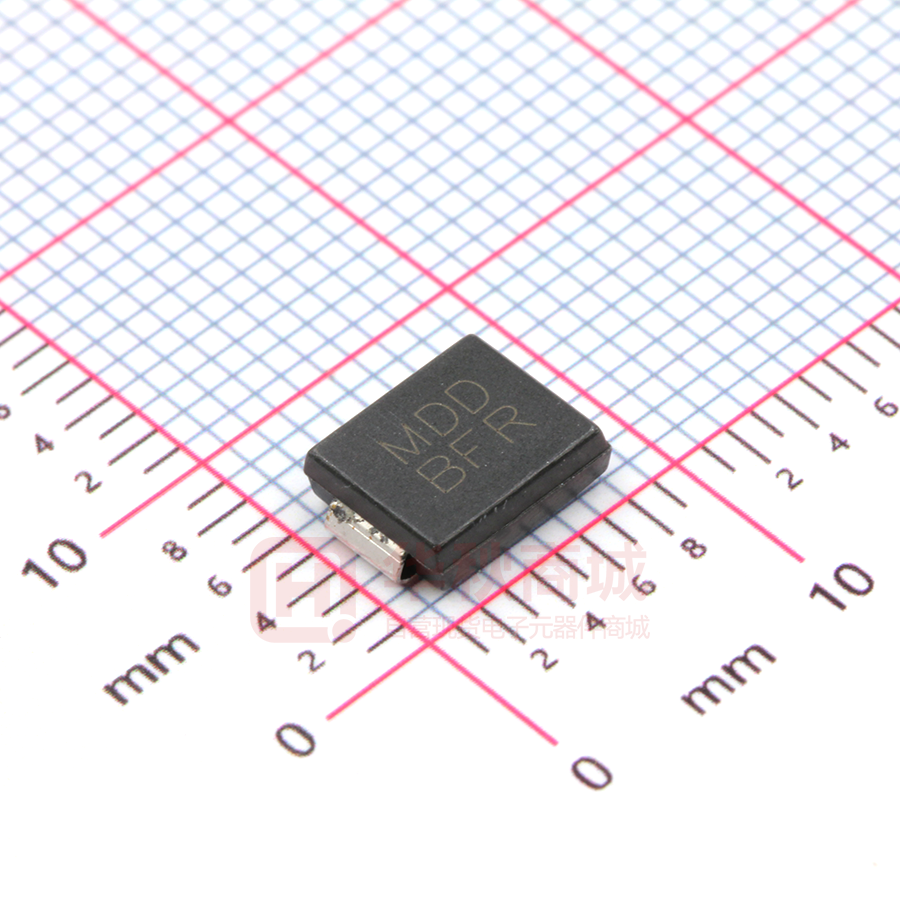

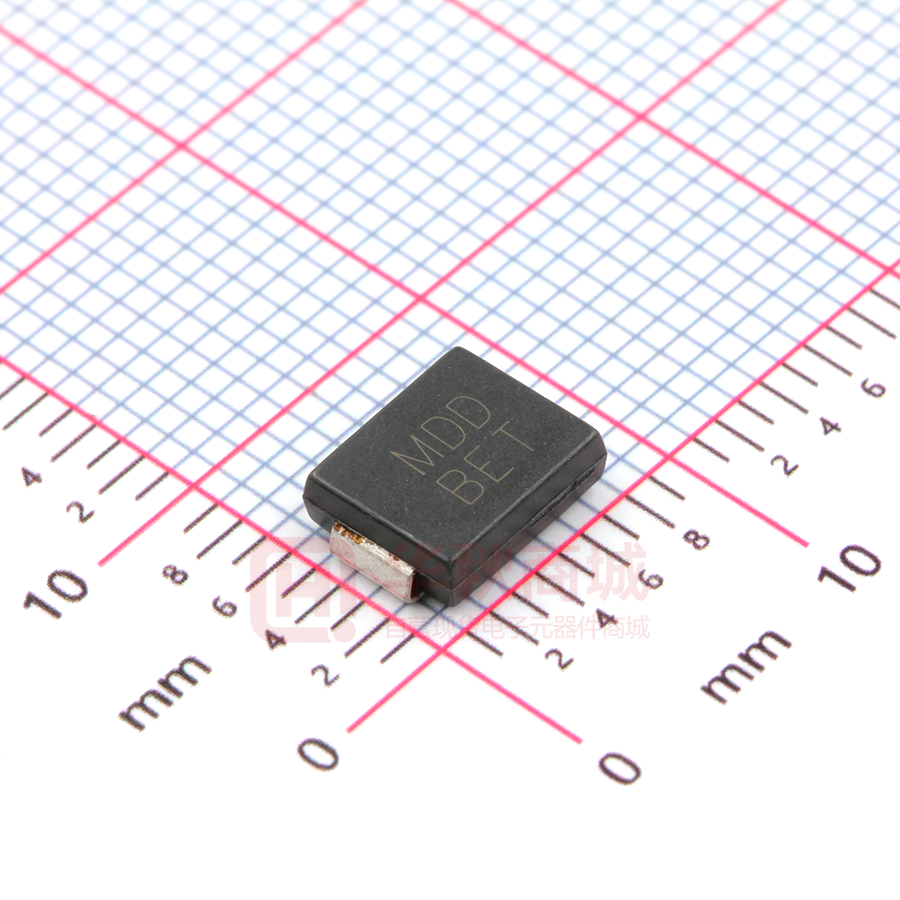

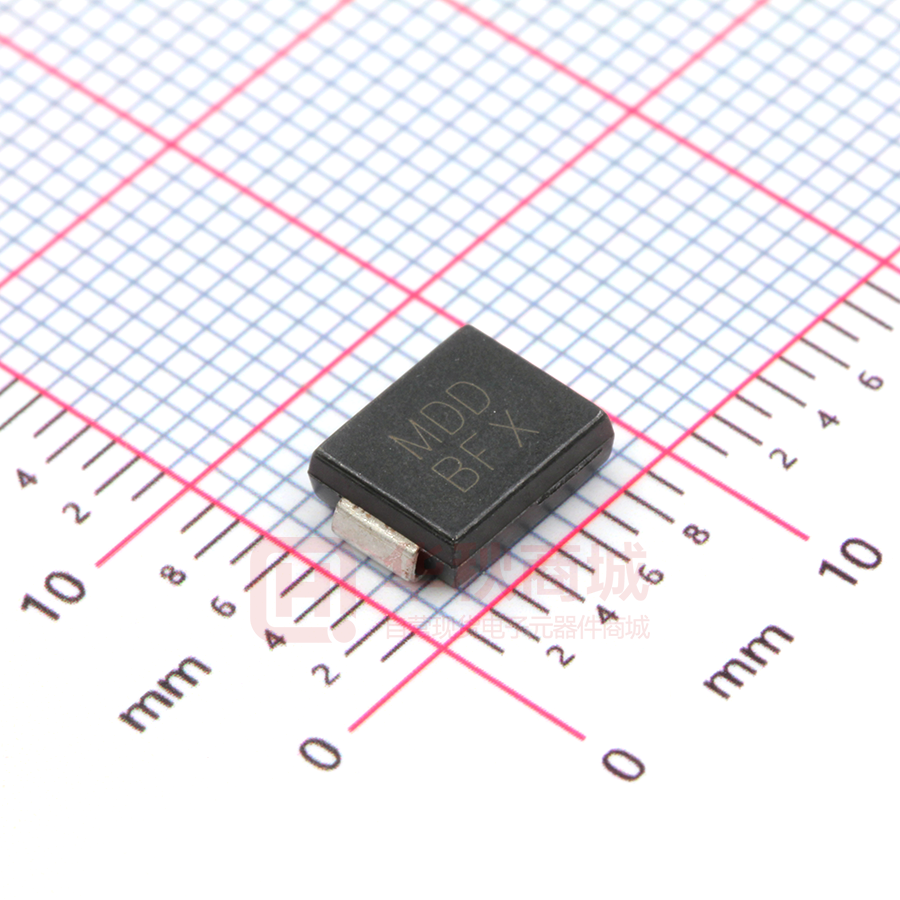

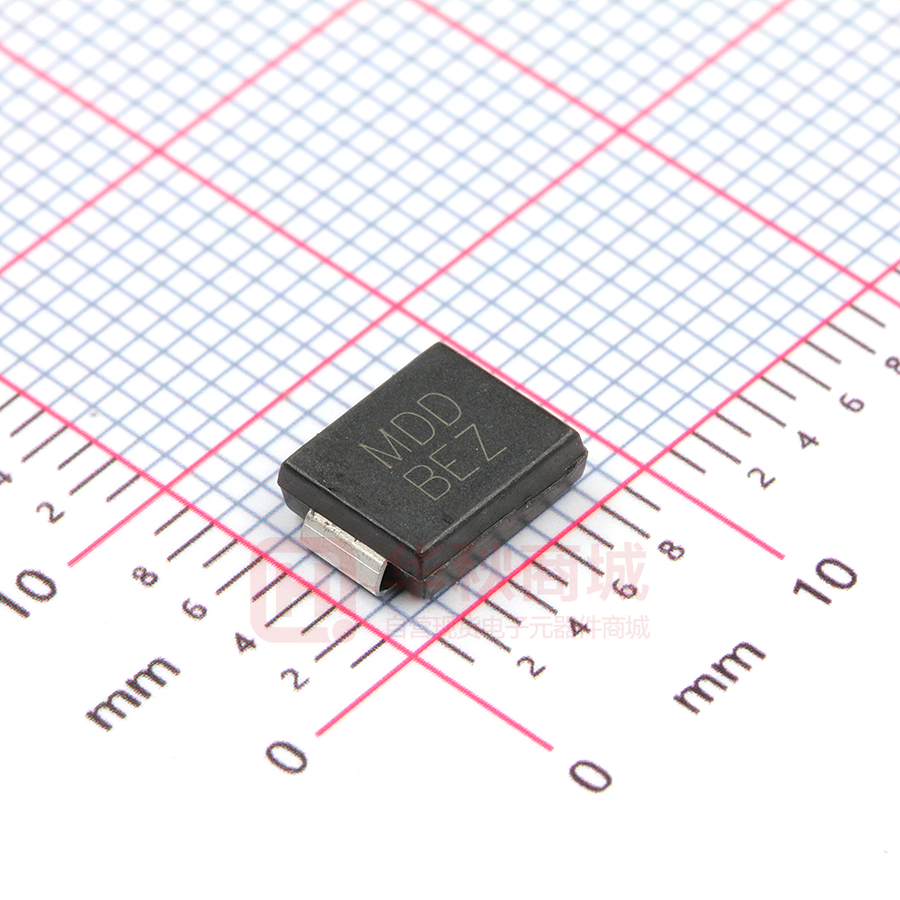

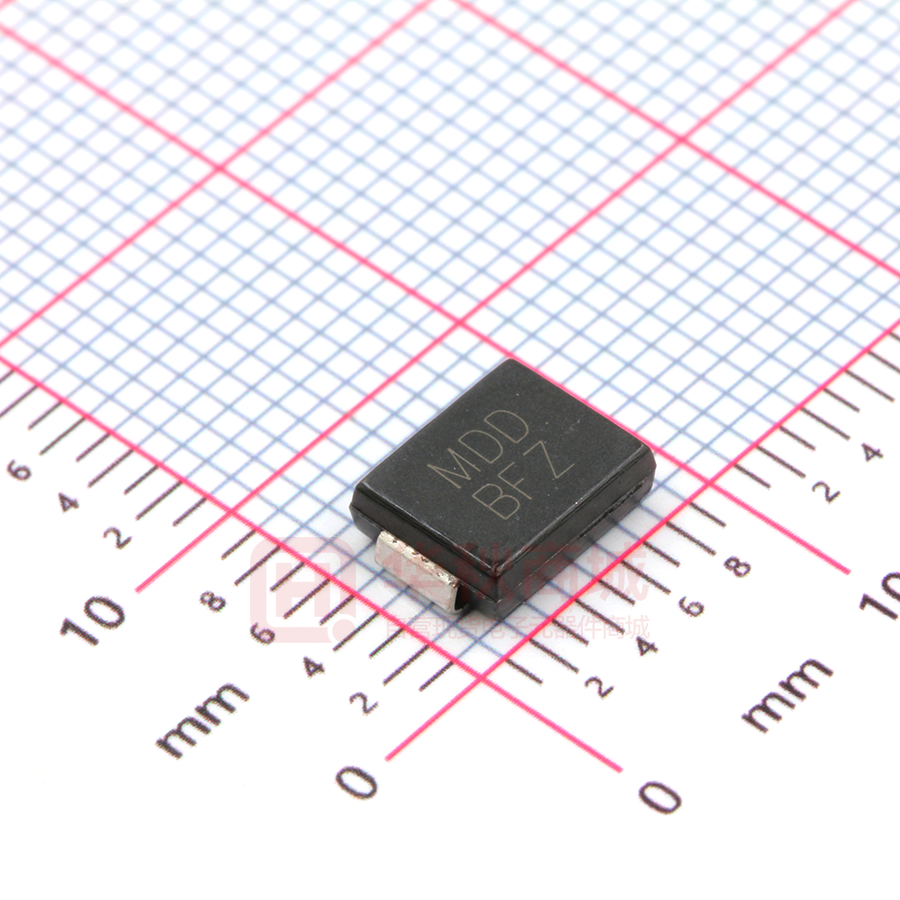

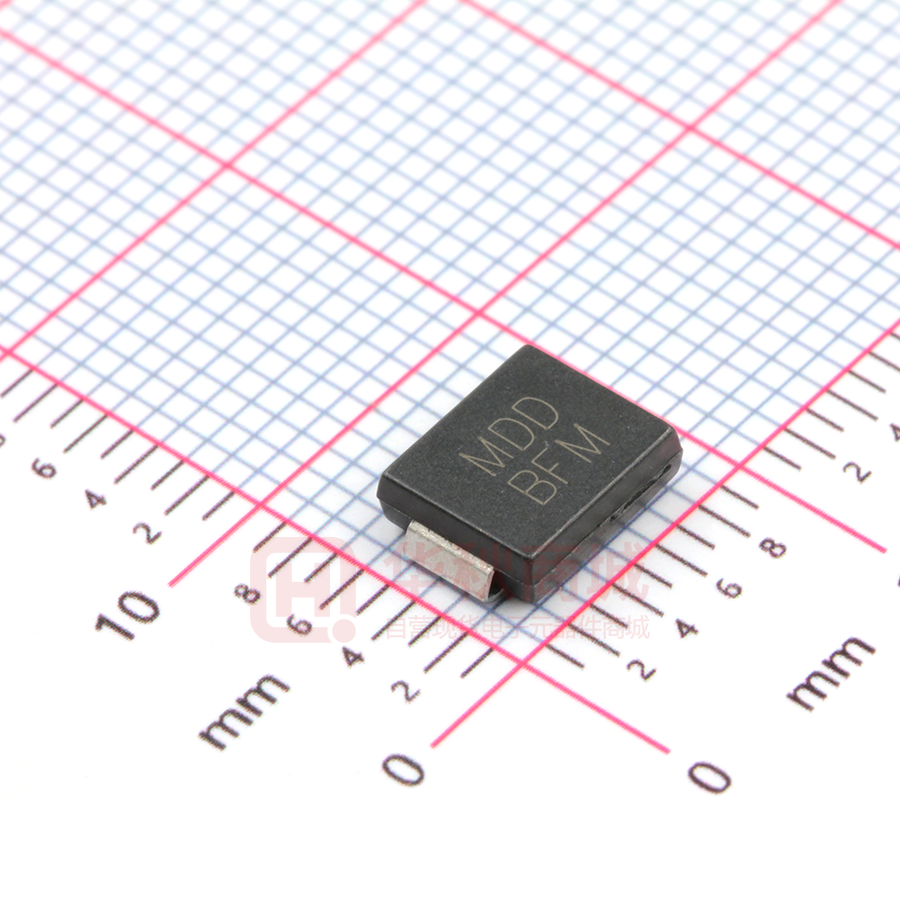

封装信息:封装类型为DO-214AB/SMC,符合JEDEC DO-214AB标准,采用模塑塑料覆盖玻璃钝化结。
电气特性:文档提供了详细的电气特性表,包括反向工作电压、击穿电压、测试电流、最大钳位电压、峰值脉冲电流和反向漏电流等参数。
最大额定值和特性:包括峰值脉冲功率耗散、峰值脉冲电流、稳态功率耗散、最大非重复性正向浪涌电流和工作与存储温度范围。
