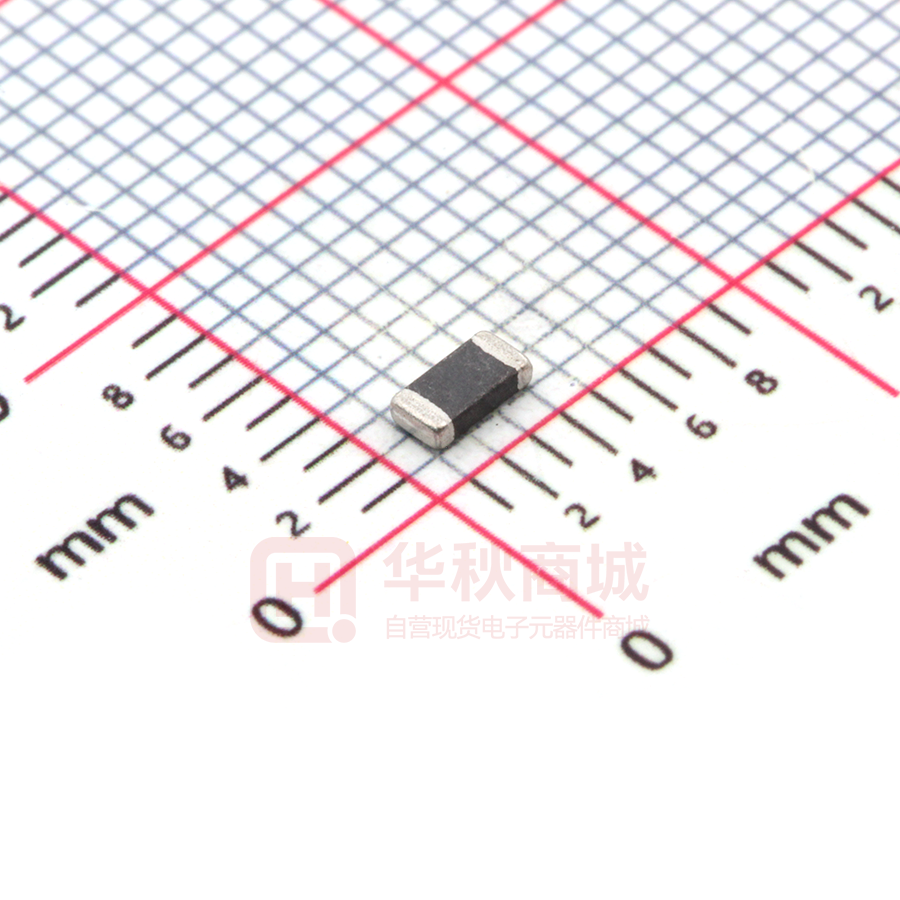

CMBP1206-101T30

电感专业制造商 CMBP系列贴片铁氧体磁珠 ●EXTERNAL DIMENSIONS PART NO. CMBP0402 CMBP0603 CMBP0805 CMBP1206 UNIT：mm（外形尺寸） A 1.0±0.15 1.6±0.15 2.0(+0.3,-0.1) 3.2±0.2 B 0.5±0.15 0.8±0.15 1.25±0.2 1.6±0.2 ●　PART NUMBERING SYSTEM（品名系统） CMBP 0805 121 1 2 3 1、SERIES NAME 2、DIMENSIONS 3、INDUCTANCE 4、Material Code 5、PACKING CODE ● 品名 尺寸 电感值 材料代号 包装方式 C 0.5±0.15 0.8±0.15 0.85±0.2 0.85±0.2 G 4 D 0.25±0.1 0.3±0.2 0.5±0.3 0.5±0.3 T 5 C代C.RD.，M指贴片系列,B代表铁氧体磁珠,P代表大电流系列 外围*高度 前两位为有效数字，第三位表示零的个数 G代表大电流磁珠产品 T：Tape&Reel(卷装) B：In Bulk FEATURES（特性） 内部印有银电极叠层结构，铁氧体屏蔽无串扰，在较宽的频率范围（几十MHz至几百MHz）内具有优良的EMI 抑制效果，两种铁氧体材料、阻抗范围宽。适用于不同的电子线路 Internal silver printed layers and magnetic shielded structures to minimize crosstalk,Can be used in a wide range of frequency(from dozens of MHz to hundreds of MHz)to suppress EMI,Two types material and wide range of impedance values for various applications ● APPLICATIONS（用途） 电脑及周边设备，DVD,照相机、LCD-TV等音视频设备，通讯设备，办公自动化等电子设备的低速 信号线的噪声抑制 ●Operating Temp(操作温度):-55℃ to +125℃ ************************************************************************************ Design As Customers Requested Specifications 可根据客户需求设计 电感专业制造商 CMBP系列贴片铁氧体磁珠 CMBP0402 TYPE Part Number 型号 Inductance 阻抗 Z Test Frequency 阻抗的测试频率 Max.DC Resistance 直流电阻 Max.Rated Current 额定电流 Thickness 厚度 Units 单位 Symbol 符号 Ω Z MHz Freq, Ω DCR 0.05 mA Ir 1000 mm(inch) T Part Number 型号 Inductance 阻抗 Z Test Frequency 阻抗的测试频率 Max.DC Resistance 直流电阻 Max.Rated Current 额定电流 Thickness 厚度 Units 单位 Symbol 符号 Ω Z MHz Freq, Ω DCR mA Ir mm(inch) T CMBP0402- 100 0-30 100 0.5±0.15 CMBP0603 TYPE CMBP0603- 300 30±25% 100 0.03 3000 CMBP0603- 600 60±25% 100 0.08 2000 CMBP0603- 750 75±25% 100 0.15 1000 CMBP0603- 121 120±25% 100 0.2 1000 CMBP0603- 221 220±25% 100 0.2 1000 CMBP0603- 601 600±25% 100 0.35 500 0.8±0.15 CMBP0805 TYPE Part Number 型号 Inductance 阻抗 Z Test Frequency 阻抗的测试频率 Max.DC Resistance 直流电阻 Max.Rated Current 额定电流 Thickness 厚度 Units 单位 Symbol 符号 Ω Z MHz Freq, Ω DCR mA Ir mm(inch) T CMBP0805- 300 30±25% 100 0.02 4000 CMBP0805- 600 60±25% 100 0.04 3000 CMBP0805- 101 100±25% 100 0.05 2000 CMBP0805- 121 120±25% 100 0.06 2500 CMBP0805- 221 220±25% 100 0.08 1500 CMBP0805- 301 300±25% 100 0.12 1500 CMBP0805- 471 470±25% 100 0.25 800 CMBP0805- 601 600±25% 100 0.25 500 0.85±0.2 CMBP1206 TYPE Part Number 型号 Inductance 阻抗 Z Test Frequency 阻抗的测试频率 Max.DC Resistance 直流电阻 Max.Rated Current 额定电流 CMBP1206- 310 31±25% 100 0.015 4500 CMBP1206- 600 60±25% 100 0.01 4000 CMBP1206- 121 120±25% 100 0.04 3000 CMBP1206- 221 220±25% 100 0.055 3000 CMBP1206- 301 300±25% 100 0.06 3000 CMBP1206- 471 470±25% 100 0.07 2000 CMBP1206- 601 600±25% 100 0.2 1000 CMBP1206- 102 1000±25% 100 0.3 500 Thickness 厚度 0.85±0.2
