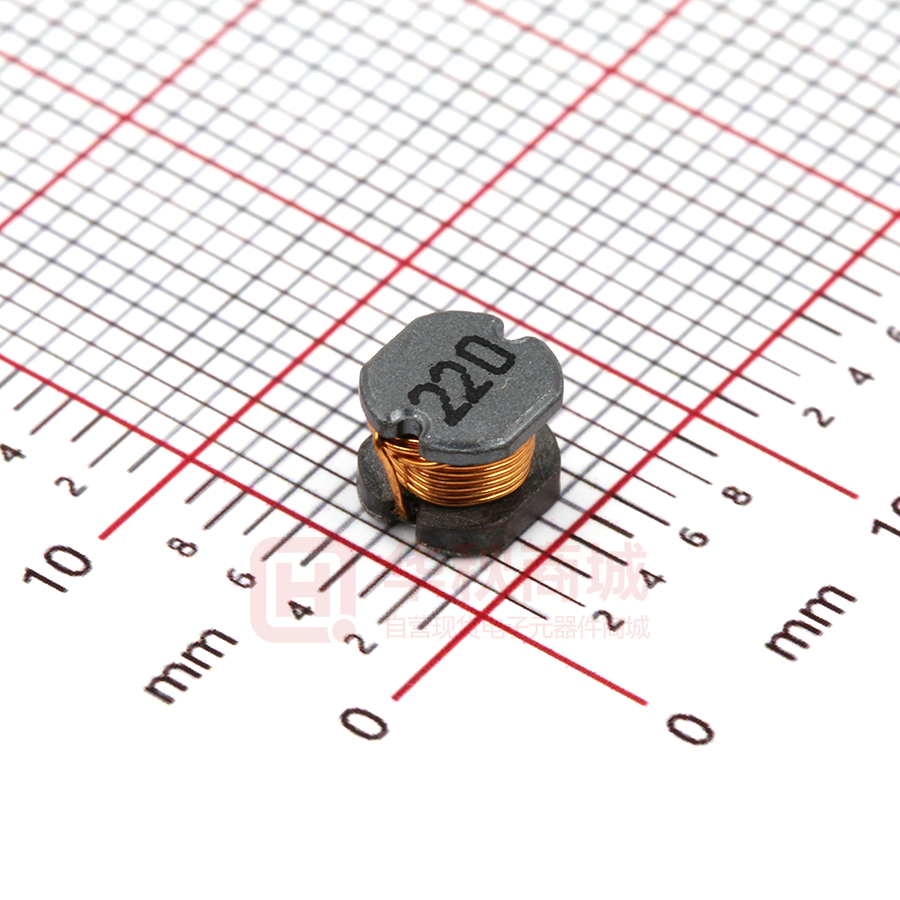

CSM54-220M

电感专业制造商 CSM 系列开磁路贴片功率电感器 ●EXTERNAL DIMENSIONS UNIT：mm（外形尺寸） PART NO. A(mm) B(mm) C(mm) D(mm) CSM31B CSM32 CSM42 CSM43 CSM52A CSM52B CSM53A CSM53B CSM54 CSM73 CSM75 CSM104 CSM105 CSM106 CSM107 CSM108 3.5±0.3 3.5±0.3 4.5±0.3 4.5±0.3 5.8±0.3 5.8±0.3 5.8±0.3 5.8±0.3 5.8±0.3 7.8±0.3 7.8±0.3 10.0±0.3 10.0±0.3 10.0±0.3 10.0±0.3 10.0±0.3 3.0±0.3 3.0±0.3 4.0±0.3 4.0±0.3 5.2±0.3 5.2±0.3 5.2±0.3 5.2±0.3 5.2±0.3 7.0±0.3 7.0±0.3 9.0±0.3 9.0±0.3 9.0±0.3 9.0±0.3 9.0±0.3 1.7max 2.1max 2.1±0.3 3.2±0.3 2.1±0.3 2.5±0.3 3.0±0.3 3.5±0.3 4.5±0.3 3.5±0.3 5.0±0.3 4.0±0.3 5.4±0.3 6.5±0.3 7.5±0.3 8.3±0.3 1.2 1.2 1.5 1.5 2.0 2.0 2.0 2.0 2.0 2.5 2.5 2.9 2.9 2.9 2.9 2.9 ●　PART NUMBERING SYSTEM（品名系统） CSM 54 470 1 2 3 1、SERIES NAME 2、DIMENSIONS 3、INDUCTANCE 4、TOLERANCE CODE 5、PACKING CODE ● K 4 T 5 品名 C代C.RD.，SM指贴片端银系列 尺寸 外围*高度 电感值 前两位为有效数字，第三位表示零的个数 公差 J：±5%，K：±10%，L：±15%，M：±20%，P：±25%，N：±30% 包装方式 T：Tape&Reel(卷装) B：In Bulk FEATURES（特性） Various high power inductors are superior to be high saturation for surface mounting. 具有高功率、高饱和电流，低阻抗、小型化之特点 ● APPLICATIONS（用途） 录影机、OA仪器、数码相机、液晶电视、笔记本电脑、小型通信机器、DC/DC变压器之电源供应等 ************************************************************************************ Design As Customers Requested Specifications 可根据客户需求设计 电感专业制造商 CSM 系列开磁路贴片功率电感器 CSM32 TYPE Part Number 型号 Inductance 电感量 L Test Condition L测试条件 Max.DC Resistance 直流电阻 Max.Rated Current 额定电流 Units 单位 Symbol 符号 UH L0A Hz,V – Ω DCR 0.07 0.1 0.12 0.16 0.2 0.21 0.28 0.39 0.7 0.9 1.4 1.8 2 3 A Ir 3.5 3 2.5 2.2 2 1.7 1.5 1.2 0.85 0.79 0.6 0.55 0.5 0.35 CSM32CSM32CSM32CSM32CSM32CSM32CSM32CSM32CSM32CSM32CSM32CSM32CSM32CSM32- 1R0M 2R2M 3R3M 4R7M 5R6M 6R8M 100M 150M 220M 330M 470M 560M 680M 101M 1±20% 2.2±20% 3.3±20% 4.7±20% 5.6±20% 6.8±20% 10±20% 15±20% 22±20% 33±20% 47±20% 56±20% 68±20% 100±20% 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V CSM32- 121M 120±20% 100k, 0.25V 3.3 0.33 CSM32- 151M 150±20% 100k, 0.25V 4 0.31 CSM32- 221M 220±20% 100k, 0.25V 5 0.27 Part Number 型号 Inductance 电感量 L Test Condition L测试条件 Units 单位 Symbol 符号 UH L0A Hz,V – Max.DC Resistance 直流电阻 Ω DCR Max.Rated Current 额定电流 A Ir CSM42- 2R2M 2.2±20% 100k, 0.25V 0.095 3.3 CSM42- 3R3M 3.3±20% 100k, 0.25V 0.11 2.65 CSM42- 4R7M 4.7±20% 100k, 0.25V 0.16 2.2 CSM42- 6R8M 6.8±20% 100k, 0.25V 0.17 1.9 CSM42- 100M 10±20% 100k, 0.25V 0.22 1.2 CSM42- 220M 22±20% 100k, 0.25V 0.39 0.9 CSM42- 330M 33±20% 100k, 0.25V 0.6 0.7 CSM42- 680M 68±20% 100k, 0.25V 1.3 0.45 CSM42- 101M 100±20% 100k, 0.25V 1.5 0.4 CSM42 TYPE CSM43 TYPE Part Number 型号 Inductance 电感量 L Test Condition L测试条件 Max.DC Resistance 直流电阻 Max.Rated Current 额定电流 Units 单位 Symbol 符号 UH L0A Hz,V – Ω DCR A Ir CSM43CSM43CSM43CSM43CSM43CSM43CSM43CSM43CSM43CSM43CSM43CSM43CSM43CSM43CSM43CSM43CSM43CSM43CSM43CSM43CSM43CSM43- 1R0M 2R2M 3R3M 4R7M 5R6M 6R8M 100M 120M 150M 220M 330M 470M 680M 101M 221K 331K 471K 681K 102K 152K 202K 222K 1±20% 2.2±20% 3.3±20% 4.7±20% 5.6±20% 6.8±20% 10±20% 12±20% 15±20% 22±20% 33±20% 47±20% 68±20% 100±20% 220±10% 330±10% 470±10% 680±10% 1000±10% 1500±10% 2000±10% 2200±10% 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.065 0.08 0.09 0.1 0.15 0.12 0.19 0.22 0.25 0.35 0.45 0.8 0.9 1.6 2.35 3.100 3.800 4.700 5.800 14.000 19.000 20.000 4.2 4 3.5 3 2.6 2.5 2.2 1.8 1.6 1.3 1.1 1 0.7 0.6 0.4 0.26 0.21 0.54 0.50 0.46 0.12 0.10 Max.DC Resistance 直流电阻 Ω DCR Max.Rated Current 额定电流 A Ir CSM52A TYPE Part Number 型号 Inductance 电感量 L Test Condition L测试条件 Units 单位 Symbol 符号 UH L0A Hz,V – CSM52A- 1R0M CSM52A- 2R2M CSM52A- 3R3M CSM52A- 4R7M CSM52A- 6R8M CSM52A- 100M CSM52A- 220M CSM52A- 330M CSM52A- 470M 1±20% 2.2±20% 3.3±20% 4.7±20% 6.8±20% 10±20% 22±20% 33±20% 47±20% 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.060 0.080 0.090 0.095 0.110 0.180 0.32 0.46 0.75 4.30 4.10 3.80 3.1 2.80 2.30 1.25 1.20 1.10 CSM52A TYPE Hz,V – Max.DC Resistance 直流电阻 Ω DCR Max.Rated Current 额定电流 A Ir Part Number 型号 Inductance 电感量 L Test Condition L测试条件 Units 单位 Symbol 符号 UH L0A CSM52A- 680M CSM52A- 331K CSM52A- 471K 68±20% 100±10% 220±10% 330±10% 470±10% CSM52B TYPE Part Number 型号 Units 单位 Symbol 符号 Inductance 电感量 UH L0A Max.DC Resistance 直流电阻 Ω DCR Max.Rated Current 额定电流 A Ir CSM52B- 471K 1±20% 2.2±20% 3.3±20% 4.7±20% 6.8±20% 10±20% 22±20% 33±20% 47±20% 68±20% 100±10% 220±10% 330±10% 470±10% L Test Condition L测试条件 Hz,V – CSM53A TYPE Part Number 型号 Units 单位 Symbol 符号 Inductance 电感量 UH L0A L Test Condition L测试条件 Hz,V – Max.DC Resistance 直流电阻 Ω DCR Max.Rated Current 额定电流 A Ir CSM52A- 101K CSM52A- 221K CSM52B- 1R0M CSM52B- 2R2M CSM52B- 3R3M CSM52B- 4R7M CSM52B- 6R8M CSM52B- 100M CSM52B- 220M CSM52B- 330M CSM52B- 470M CSM52B- 680M CSM52B- 101K CSM52B- 221K CSM52B- 331K CSM53A- 1R0M CSM53A- 2R2M CSM53A- 3R3M CSM53A- 4R7M CSM53A- 6R8M CSM53A- 100M CSM53A- 220M CSM53A- 330M CSM53A- 470M CSM53A- 680M 1±20% 2.2±20% 3.3±20% 4.7±20% 6.8±20% 10±20% 22±20% 33±20% 47±20% 68±20% 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.86 1.45 2.10 2.90 3.60 0.055 0.075 0.085 0.090 0.106 0.174 0.31 0.45 0.74 0.82 1.30 2.00 2.70 3.30 0.043 0.048 0.070 0.081 0.101 0.152 0.270 0.382 0.621 0.723 0.68 0.56 0.43 0.27 0.23 4.50 4.20 3.68 3.3 2.90 2.50 1.41 1.35 1.20 0.70 0.60 0.45 0.30 0.25 4.80 4.12 3.83 2.83 2.10 1.71 1.16 1.02 0.86 0.69 CSM53A TYPE 100k, 0.25V 100k, 0.25V 100k, 0.25V Max.Rated Current 额定电流 A Ir CSM53A- 331K 100±10% 220±10% 330±10% Hz,V – Max.DC Resistance 直流电阻 Ω DCR CSM53B TYPE Part Number 型号 Units 单位 Symbol 符号 Inductance 电感量 UH L0A L Test Condition L测试条件 Hz,V – Max.DC Resistance 直流电阻 Ω DCR Max.Rated Current 额定电流 A Ir Part Number 型号 Inductance 电感量 L Test Condition L测试条件 Units 单位 Symbol 符号 UH L0A Hz,V – Max.DC Resistance 直流电阻 Ω DCR Max.Rated Current 额定电流 A Ir Part Number 型号 Inductance 电感量 L Test Condition L测试条件 Units 单位 Symbol 符号 UH L0A CSM53A- 101K CSM53A- 221K CSM53B- 1R0M CSM53B- 2R2M CSM53B- 3R3M CSM53B- 3R9M CSM53B- 4R7M CSM53B- 5R6M CSM53B- 6R8M CSM53B- 8R2M CSM53B- 100M CSM53B- 150M CSM53B- 180M CSM53B- 220M CSM53B- 330M CSM53B- 390M CSM53B- 470M CSM53B- 680M CSM53B- 101M CSM53B- 151M CSM53B- 181M CSM53B- 221M CSM53B- 271M CSM53B- 331M 1.0±20% 2.2±20% 3.3±20% 3.9±20% 4.7±20% 5.6±20% 6.8±20% 8.2±20% 10±20% 15±20% 18±20% 22±20% 33±20% 39±20% 47±20% 68±20% 100±20% 150±20% 180±20% 220±20% 270±20% 330±20% 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 1.160 1.900 2.600 0.038 0.045 0.055 0.064 0.072 0.084 0.09 0.10 0.12 0.15 0.18 0.22 0.30 0.40 0.43 0.60 0.90 1.30 1.50 1.80 2.50 3.00 0.61 0.38 0.20 5.00 4.40 3.90 3.85 3.00 2.85 2.35 2.20 1.90 1.75 1.60 1.28 1.16 1.02 0.98 0.76 0.67 0.53 0.46 0.41 0.32 0.30 CSM54 TYPE CSM54- 1R0M CSM54- 2R2M CSM54- 3R3M 1±20% 2.2±20% 3.3±20% 100k, 0.25V 100k, 0.25V 100k, 0.25V 0.02 0.04 0.04 6.50 4.50 4.00 CSM54 TYPE Hz,V – Max.DC Resistance 直流电阻 Ω DCR Max.Rated Current 额定电流 A Ir Part Number 型号 Inductance 电感量 L Test Condition L测试条件 Units 单位 Symbol 符号 UH L0A CSM54CSM54CSM54CSM54CSM54CSM54CSM54CSM54CSM54CSM54CSM54CSM54CSM54CSM54CSM54CSM54CSM54CSM54CSM54CSM54CSM54CSM54- 4R7M 5R6M 6R8M 100M 150M 220M 330M 470M 680M 101K 151K 221K 331K 471K 681K 102K 152K 222K 332K 472K 682K 103K 4.7±20% 5.6±20% 6.8±20% 10±20% 15±20% 22±20% 33±20% 47±20% 68±20% 100±10% 150±10% 220±10% 330±10% 470±10% 680±10% 1000±10% 1500±10% 2200±10% 3300±10% 4700±10% 6800±10% 10000±10% 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.06 0.07 0.08 0.09 0.12 0.18 0.20 0.37 0.45 1.10 1.16 1.20 2.00 3.00 5.00 9.00 13.00 16.00 21.00 29.00 36.00 45.000 3.10 2.80 2.50 2.00 1.80 1.40 1.20 1.10 0.90 0.80 0.67 0.50 0.36 0.30 0.27 0.25 0.2 0.15 0.055 0.034 0.025 0.021 CSM73 TYPE Part Number 型号 Inductance 电感量 L Test Condition L测试条件 Max.DC Resistance 直流电阻 Max.Rated Current 额定电流 Units 单位 Symbol 符号 UH L0A Hz,V – Ω DCR A Ir CSM73CSM73CSM73CSM73CSM73CSM73CSM73CSM73CSM73CSM73- 1R5M 2R2M 3R3M 4R7M 6R8M 100M 120M 150M 180M 220M 1.5±20% 2.2±20% 3.3±20% 4.7±20% 6.8±20% 10±20% 12±20% 15±20% 18±20% 22±20% 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.020 0.023 0.025 0.039 0.04 0.08 0.09 0.10 0.11 0.13 6.0 5.0 4.0 3.5 2.8 1.44 1.39 1.24 1.12 1.07 CSM73 TYPE Part Number 型号 Inductance 电感量 L Test Condition L测试条件 Units 单位 Symbol 符号 UH L0A Hz,V – CSM73CSM73CSM73CSM73CSM73CSM73CSM73CSM73CSM73CSM73CSM73CSM73CSM73CSM73CSM73CSM73CSM73- 270M 330M 390M 470M 560M 680M 820M 101K 121K 221K 331K 681K 102K 222K 472K 682K 103K 27±20% 33±20% 39±20% 47±20% 56±20% 68±20% 82±20% 100±10% 120±10% 220±10% 330±10% 680±10% 1000±10% 2200±10% 4700±10% 6800±10% 10000±10% 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V Max.DC Resistance 直流电阻 Ω DCR Max.Rated Current 额定电流 A Ir Max.DC Resistance 直流电阻 Ω DCR Max.Rated Current 额定电流 A Ir 0.15 0.17 0.22 0.25 0.28 0.33 0.41 0.48 0.54 1.10 1.80 4.60 8.50 14.30 25.00 32.00 42.00 0.94 0.85 0.74 0.68 0.64 0.59 0.54 0.51 0.49 0.51 0.39 0.285 0.27 0.17 0.048 0.029 0.023 CSM75 TYPE Part Number 型号 Inductance 电感量 L Test Condition L测试条件 Units 单位 Symbol 符号 UH L0A Hz,V – CSM75CSM75CSM75CSM75CSM75CSM75CSM75CSM75CSM75CSM75CSM75CSM75CSM75CSM75CSM75- 1R0M 1R5M 2R2M 3R3M 4R7M 6R8M 100M 120M 150M 180M 220M 270M 330M 390M 470M 1.0±20% 1.5±20% 2.2±20% 3.3±20% 4.7±20% 6.8±20% 10±20% 12±20% 15±20% 18±20% 22±20% 27±20% 33±20% 39±20% 47±20% 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.013 0.023 0.028 0.045 0.058 0.07 0.07 0.08 0.09 0.10 0.11 0.12 0.13 0.16 0.18 7.5 5.3 4.5 4.0 3.2 2.8 2.30 2.00 1.80 1.60 1.50 1.30 1.20 1.10 1.00 CSM75 TYPE Part Number 型号 Inductance 电感量 L Test Condition L测试条件 Max.DC Resistance 直流电阻 Max.Rated Current 额定电流 Units 单位 Symbol 符号 UH L0A Hz,V – Ω DCR A Ir CSM75CSM75CSM75CSM75CSM75CSM75CSM75CSM75CSM75CSM75CSM75CSM75CSM75CSM75CSM75CSM75CSM75CSM75- 560M 680M 820M 101K 121K 151K 181K 221K 271K 331K 391K 471K 681K 102K 222K 472K 682K 103K 56±20% 68±20% 82±20% 100±10% 120±10% 150±10% 180±10% 220±10% 270±10% 330±10% 390±10% 470±10% 680±10% 1000±10% 2200±10% 4700±10% 6800±10% 10000±10% 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.24 0.28 0.37 0.43 0.47 0.64 0.71 0.96 1.11 1.26 1.77 1.96 3.12 7.20 12.60 23.10 28.60 30.50 0.94 0.85 0.78 0.72 0.66 0.58 0.51 0.49 0.42 0.40 0.36 0.34 0.30 0.25 0.20 0.07 0.04 0.03 Max.DC Resistance 直流电阻 Ω DCR Max.Rated Current 额定电流 A Ir CSM104 TYPE Part Number 型号 Inductance 电感量 L Test Condition L测试条件 Units 单位 Symbol 符号 UH L0A Hz,V – CSM104- 1R0M CSM104- 1R5M CSM104- 2R2M CSM104- 3R3M CSM104- 4R7M CSM104- 6R8M CSM104- 100M CSM104- 120M CSM104- 150M CSM104- 180M CSM104- 220M CSM104- 270M CSM104- 330M CSM104- 390M 1.0±20% 1.5±20% 2.2±20% 3.3±20% 4.7±20% 6.8±20% 10±20% 12±20% 15±20% 18±20% 22±20% 27±20% 33±20% 39±20% 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.012 0.020 0.028 0.038 0.040 0.04 0.05 0.05 0.07 0.08 0.09 0.10 0.12 0.15 8.7 5.4 2.9 2.8 2.7 2.65 2.6 2.38 1.87 1.73 1.6 1.44 1.26 1.2 CSM104 TYPE Part Number 型号 Inductance 电感量 L Test Condition L测试条件 Max.DC Resistance 直流电阻 Max.Rated Current 额定电流 Units 单位 Symbol 符号 UH L0A Hz,V – Ω DCR A Ir CSM104- 470M CSM104- 560M CSM104- 680M CSM104- 820M CSM104- 101K CSM104- 121K CSM104- 151K CSM104- 181K CSM104- 221K CSM104- 271K CSM104- 331K CSM104- 391K CSM104- 471K CSM104- 681K CSM104- 102K CSM104- 222K CSM104- 472K CSM104- 682K CSM104- 103K 47±20% 56±20% 68±20% 82±20% 100±10% 120±10% 150±10% 180±10% 220±10% 270±10% 330±10% 390±10% 470±10% 680±10% 1000±10% 2200±10% 4700±10% 6800±10% 10000±10% 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.17 0.20 0.22 0.25 0.34 0.40 0.54 0.62 0.72 0.95 1.10 1.24 1.53 1.90 2.30 8.60 19.30 25.10 27.20 1.1 1.01 0.91 0.85 0.74 0.69 0.61 0.56 0.53 0.45 0.42 0.38 0.35 0.32 0.3 0.27 0.11 0.08 0.05 CSM105 TYPE Part Number 型号 Inductance 电感量 L Test Condition L测试条件 Max.DC Resistance 直流电阻 Max.Rated Current 额定电流 Units 单位 Symbol 符号 UH L0A Hz,V – Ω DCR A Ir CSM105- 1R0M CSM105- 2R2M CSM105- 3R3M CSM105- 4R7M CSM105- 6R8M CSM105- 100M CSM105- 150M CSM105- 180M CSM105- 220M CSM105- 270M CSM105- 330M CSM105- 390M CSM105- 470M 1.0±20% 2.2±20% 3.3±20% 4.7±20% 6.8±20% 10±20% 15±20% 18±20% 22±20% 27±20% 33±20% 39±20% 47±20% 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.009 0.016 0.02 0.022 0.04 0.06 0.07 0.08 0.09 0.1 0.11 0.12 0.14 8.6 7.2 6.5 5.5 4.5 4.00 2.50 2.00 1.80 1.60 1.40 1.36 1.28 CSM105 TYPE Part Number 型号 Inductance 电感量 L Test Condition L测试条件 Units 单位 Symbol 符号 UH L0A Hz,V – CSM105- 560M CSM105- 680M CSM105- 820M CSM105- 101K CSM105- 121K CSM105- 151K CSM105- 181K CSM105- 221K CSM105- 271K CSM105- 331K CSM105- 471K CSM105- 561K CSM105- 681K CSM105- 821K CSM105- 102K CSM105- 222K CSM105- 472K CSM105- 682K CSM105- 103K 56±20% 68±20% 82±20% 100±10% 120±10% 150±10% 180±10% 220±10% 270±10% 330±10% 470±10% 560±10% 680±10% 820±10% 1000±10% 2200±10% 4700±10% 6800±10% 10000±10% 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V Max.DC Resistance 直流电阻 Ω DCR Max.Rated Current 额定电流 A Ir 0.19 0.21 0.28 0.34 0.37 0.51 0.57 0.78 0.87 1.2 1.5 1.9 2.25 2.55 2.76 7.6 17.8 22.6 26.4 1.12 1.03 0.98 0.87 0.77 0.71 0.65 0.61 0.56 0.51 0.42 0.38 0.36 0.34 0.32 0.28 0.13 0.10 0.06 CSM106 TYPE Part Number 型号 Inductance 电感量 L Test Condition L测试条件 Max.DC Resistance 直流电阻 Max.Rated Current 额定电流 Units 单位 Symbol 符号 UH L0A Hz,V – Ω DCR A Ir CSM106- 1R0M CSM106- 2R2M CSM106- 3R3M CSM106- 4R7M CSM106- 6R8M CSM106- 100M CSM106- 150M CSM106- 180M CSM106- 220M CSM106- 270M CSM106- 330M CSM106- 390M CSM106- 470M 1.0±20% 2.2±20% 3.3±20% 4.7±20% 6.8±20% 10±20% 15±20% 18±20% 22±20% 27±20% 33±20% 39±20% 47±20% 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.008 0.015 0.016 0.018 0.036 0.055 0.06 0.07 0.08 0.085 0.1 0.11 0.12 9.0 8.5 8.0 7.5 7.0 6.50 6.00 5.40 3.50 2.80 2.50 2.20 2.00 CSM106 TYPE Hz,V – Max.DC Resistance 直流电阻 Ω DCR Max.Rated Current 额定电流 A Ir 56±20% 100k, 0.25V 0.17 1.76 CSM106- 680M 68±20% 100k, 0.25V 0.2 1.50 CSM106- 820M 82±20% 100k, 0.25V 0.27 1.32 CSM106- 101K 100±10% 100k, 0.25V 0.32 1.20 CSM106- 121K 120±10% 100k, 0.25V 0.35 1.14 CSM106- 151K 150±10% 100k, 0.25V 0.49 1.10 CSM106- 181K 180±10% 100k, 0.25V 0.54 1.07 CSM106- 221K 220±10% 100k, 0.25V 0.75 1.05 CSM106- 271K 270±10% 100k, 0.25V 0.86 1.03 CSM106- 331K 330±10% 100k, 0.25V 1.1 1.00 CSM106- 471K 470±10% 100k, 0.25V 1.4 0.87 CSM106- 561K 560±10% 100k, 0.25V 1.76 0.72 CSM106- 681K 680±10% 100k, 0.25V 2.08 0.61 CSM106- 821K 820±10% 100k, 0.25V 2.32 0.50 CSM106- 102K 1000±10% 100k, 0.25V 2.51 0.46 CSM106- 222K CSM106- 472K CSM106- 682K CSM106- 103K 2200±10% 4700±10% 6800±10% 10000±10% 100k, 100k, 100k, 100k, 7.1 16.2 21.1 25.3 0.37 0.25 0.18 0.09 Max.DC Resistance 直流电阻 Ω DCR Max.Rated Current 额定电流 A Ir Part Number 型号 Inductance 电感量 L Test Condition L测试条件 Units 单位 Symbol 符号 UH L0A CSM106- 560M 0.25V 0.25V 0.25V 0.25V CSM107 TYPE Part Number 型号 Inductance 电感量 L Test Condition L测试条件 Units 单位 Symbol 符号 UH L0A Hz,V – CSM107- 1R0M CSM107- 2R2M CSM107- 3R3M CSM107- 4R7M CSM107- 6R8M CSM107- 100M CSM107- 150M CSM107- 180M CSM107- 220M CSM107- 270M CSM107- 330M 1.0±20% 2.2±20% 3.3±20% 4.7±20% 6.8±20% 10±20% 15±20% 18±20% 22±20% 27±20% 33±20% 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 100k, 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.25V 0.007 0.013 0.015 0.016 0.031 0.052 0.055 0.065 0.07 0.074 0.09 9.5 9.0 8.5 8.0 7.6 7.10 6.50 6.20 6.00 5.10 4.00 CSM107 TYPE Hz,V – Max.DC Resistance 直流电阻 Ω DCR Max.Rated Current 额定电流 A Ir 39±20% 100k, 0.25V 0.11 3.60 CSM107- 470M 47±20% 100k, 0.25V 0.13 3.00 CSM107- 560M 56±20% 100k, 0.25V 0.15 2.45 CSM107- 680M 68±20% 100k, 0.25V 0.18 2.00 CSM107- 820M 82±20% 100k, 0.25V 0.19 1.45 CSM107- 101K 100±10% 100k, 0.25V 0.20 1.34 CSM107- 121K 120±10% 100k, 0.25V 0.24 1.20 CSM107- 151K 150±10% 100k, 0.25V 0.36 1.16 CSM107- 181K 180±10% 100k, 0.25V 0.41 1.14 CSM107- 221K 220±10% 100k, 0.25V 0.45 1.10 CSM107- 271K 270±10% 100k, 0.25V 0.51 1.06 CSM107- 331K 330±10% 100k, 0.25V 0.65 1.03 CSM107- 471K 470±10% 100k, 0.25V 1.1 0.91 CSM107- 561K 560±10% 100k, 0.25V 1.3 0.82 CSM107- 681K 680±10% 100k, 0.25V 1.87 0.68 CSM107- 821K 820±10% 100k, 0.25V 2.11 0.57 CSM107- 102K 1000±10% 100k, 0.25V 2.32 0.51 CSM107- 222K 2200±10% 100k, 0.25V 6.4 0.42 CSM107- 472K 4700±10% 100k, 0.25V 14.2 0.29 CSM107- 682K 6800±10% 100k, 0.25V 19.3 0.21 CSM107- 103K 10000±10% 100k, 0.25V 22.5 0.10 Part Number 型号 Inductance 电感量 L Test Condition L测试条件 Units 单位 Symbol 符号 UH L0A Hz,V – Max.DC Resistance 直流电阻 Ω DCR Max.Rated Current 额定电流 A Ir CSM108- 1R0M 1.0±20% 100k, 0.25V 0.007 9.80 CSM108- 2R2M 2.2±20% 100k, 0.25V 0.013 9.20 CSM108- 3R3M 3.3±20% 100k, 0.25V 0.015 8.67 CSM108- 4R7M 4.7±20% 100k, 0.25V 0.016 8.11 CSM108- 6R8M 6.8±20% 100k, 0.25V 0.031 7.75 CSM108- 100M 10±20% 100k, 0.25V 0.052 7.20 CSM108- 150M 15±20% 100k, 0.25V 0.055 6.67 Part Number 型号 Inductance 电感量 L Test Condition L测试条件 Units 单位 Symbol 符号 UH L0A CSM107- 390M CSM108 TYPE CSM108 TYPE Part Number 型号 Inductance 电感量 L Test Condition L测试条件 Max.DC Resistance 直流电阻 Max.Rated Current 额定电流 Units 单位 Symbol 符号 UH L0A Hz,V – Ω DCR A Ir CSM108- 180M 18±20% 100k, 0.25V 0.065 6.50 CSM108- 220M 22±20% 100k, 0.25V 0.07 6.20 CSM108- 270M 27±20% 100k, 0.25V 0.074 5.32 CSM108- 330M 33±20% 100k, 0.25V 0.09 4.20 CSM108- 390M 39±20% 100k, 0.25V 0.11 3.76 CSM108- 470M 47±20% 100k, 0.25V 0.13 3.20 CSM108- 560M 56±20% 100k, 0.25V 0.15 2.54 CSM108- 680M 68±20% 100k, 0.25V 0.18 2.10 CSM108- 820M 82±20% 100k, 0.25V 0.19 1.63 CSM108- 101K 100±10% 100k, 0.25V 0.20 1.54 CSM108- 121K 120±10% 100k, 0.25V 0.24 1.36 CSM108- 151K 150±10% 100k, 0.25V 0.36 1.28 CSM108- 181K 180±10% 100k, 0.25V 0.41 1.21 CSM108- 221K 220±10% 100k, 0.25V 0.45 1.18 CSM108- 271K 270±10% 100k, 0.25V 0.51 1.10 CSM108- 331K 330±10% 100k, 0.25V 0.65 1.07 CSM108- 471K 470±10% 100k, 0.25V 1.1 1.01 CSM108- 561K 560±10% 100k, 0.25V 1.3 0.96 CSM108- 681K 680±10% 100k, 0.25V 1.87 0.82 CSM108- 821K 820±10% 100k, 0.25V 2.11 0.66 CSM108- 102K 1000±10% 100k, 0.25V 2.32 0.61 CSM108- 222K 2200±10% 100k, 0.25V 6.4 0.52 CSM108- 472K 4700±10% 100k, 0.25V 14.2 0.35 CSM108- 682K 6800±10% 100k, 0.25V 19.3 0.28 CSM108- 103K 10000±10% 100k, 0.25V 22.5 0.16 回流焊焊接温度曲线图
