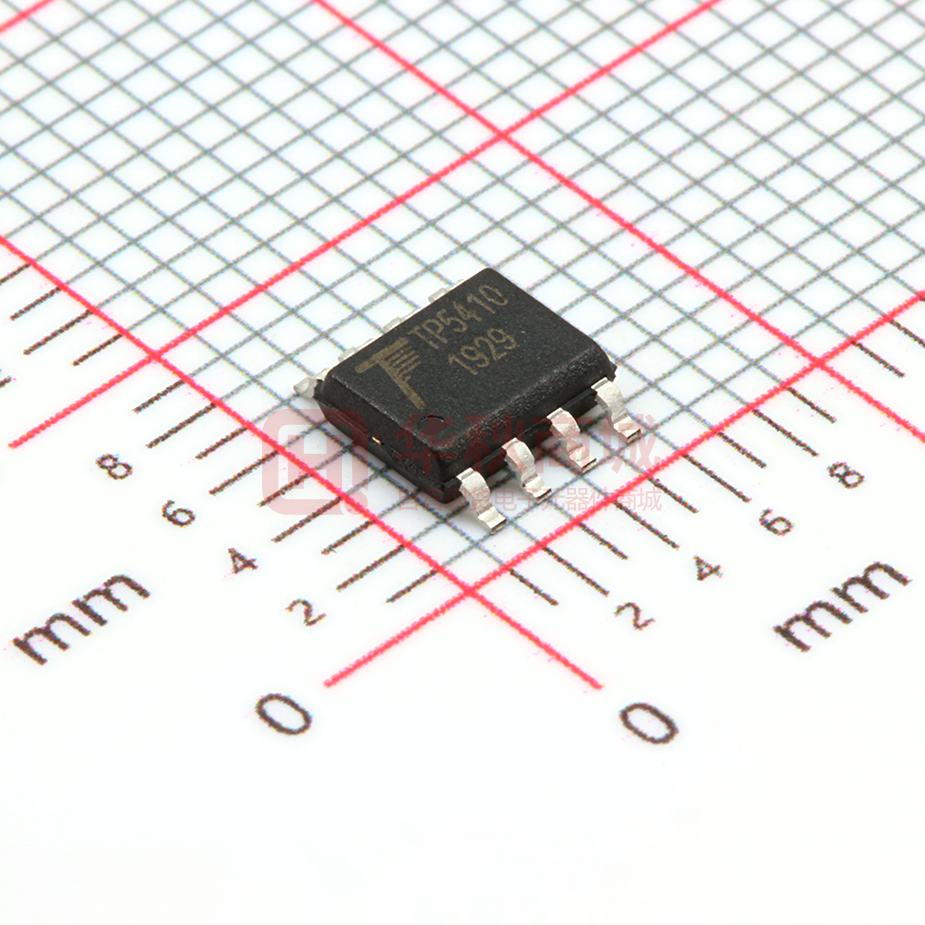

TP5410

南京拓品微电子有限公司 TP5410 南京拓品微电子有限公司 NanJing Top Power ASIC Corp. 数据手册 DATASHEET TP5410 (1A 锂电池充电和 5V/1A 升压控制芯片) 1 南京拓品微电子有限公司 TP5410 描述 TP5410 为一款移动电源专用的单节锂离子电池充电器和恒定 5V 升压控制器，充电 部分集高精度电压和充电电流调节器、预充、充电状态指示和充电截止等功能于一体， 可以输出最大 1A 充电电流。而升压电路采用 CMOS 工艺制造的空载电流极低的 VFM 开 关型 DC/DC 升压转换器。其具有极低的空载功耗（小于 10uA），且升压输出驱动电流能 力能达到 1A。无需外部按键，可以即插即用。 充电部分为线性降压方式，内置 PMOSFET，加上防倒灌电路，所以不需要外部检测 电阻器和隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境 温度条件下对芯片温度加以限制，充满电压固定于 4.2V。充电电流可通过一个电阻器进 行外部设置。当电池达到 4.2V 之后，充电电流逐渐下降至设定电流值 1/5，TP5410 将自 动终止充电。升压部分同样内置了功率 NMOSFET，较小的内阻可以提供驱动能力达到 5V/1A。较高的集成度使得 TP5410 只需少量的外围器件即可正常工作。TP5410 还集成了 充电温度保护，升压输入电源限流环路，可根据负载情况动态调节电流，并具有快速响 应和过流关断功能。升压转换器采用变频的方式，因此较国内外同类产品具有极低的空 载功耗、纹波、更强的驱动能力，以及更高的效率。 绝对最大额定值 特点 ★典型值高达 1000mA 的可编程充电电流，最大可 ·输入电源电压（VCC）：-0.3V～12V ·PROG：-0.3V～VCC+0.3V 达到 1.2A； ★高达 1A 的升压输出电流（Vbat=3.3V），最高输 ·BAT：0V～7V ·LX：-2V～10V 出 1.5A(Vbat=3.8v)； ·VOUT：-0.3V～10V ★自动频率调整（VFM）,适应不同升压负载 · CHRG ：-0.3V～10V （5V空载待机电流小于10uA）,无需按键启动 ·BAT 短路持续时间：连续 低电池电压（小于2.7V）自动停止升压； ·BAT 引脚电流：1200mA ·用于单节锂离子电池移动电源专用电路； ·升压最大输出电流 1.8A/5V ·升压高效率：88%(Typ)，最大 92%； ·最大结温：145℃ ·恒定电流/恒定电压操作，并具有可在无过热危 ·工作环境温度范围：-40℃～85℃ 险的情况下实现充电速率最大化的热调节功能； ·贮存温度范围：-65℃～125℃ ·精度达到±1%的 4.2V 预设充电电压； ·引脚温度（焊接时间 10 秒） ：260℃ ·精度达到±2.5%的 5V 预设升压精度，5V 电压可 通过外接电阻微调； 完整的充电循环（1000mAh 电池） ·最高输入可达 10V； ·2 个充电状态指示:开漏输出驱动 LED； ·C/5 充电终止电流； ·2.9V以下涓流充C/5； ·充电软启动减少浪涌电流； ·无需 MOSFET、检测电阻器或隔离二极管； · 8 引脚 ESOP 散热加强型封装。 应用 ·移动电源 ·便携设备 2 南京拓品微电子有限公司 典型应用 图 1 单节锂离子电池充电 1A 和升压 5V 输出 1A 控制器 图 2 单节锂离子电池充电 1A 和充电时 5V 输出控制器 3 TP5410 南京拓品微电子有限公司 图 3 单节锂离子电池充电 1A 和微调升压 5.25V 输出控制器 图 4 单节锂离子电池充电 1A 且充电时 5V 输出控制器 4 TP5410 TP5410 南京拓品微电子有限公司 封装/订购信息 订单型号 TP5410-ESOP8 器件标记 TP5410 实物图片 8 引脚 ESOP 封装(底部带有散热片 散热片建议接地) XXXX 为生产日期（年.周） 电特性 凡表注●表示该指标适合整个工作温度范围，否则仅指 TA=25℃，VCC=5V 除非特别注明。 符号 参数 VCC 输入电源电压 ICC VFLOAL IBAT 输入电源电流 稳定输出（浮充）电压 BAT 引脚电流 (除说明外 Vbat=4.0v) 条件 最小值 典型值 最大值 ● 4.0 单位 5 10 V 充电模式，RPROG=10K ● 150 500 μA 待机模式（充电终止） ● 60 100 μA 停机模式（RPROG 未连接， ● 60 100 μA VCC
