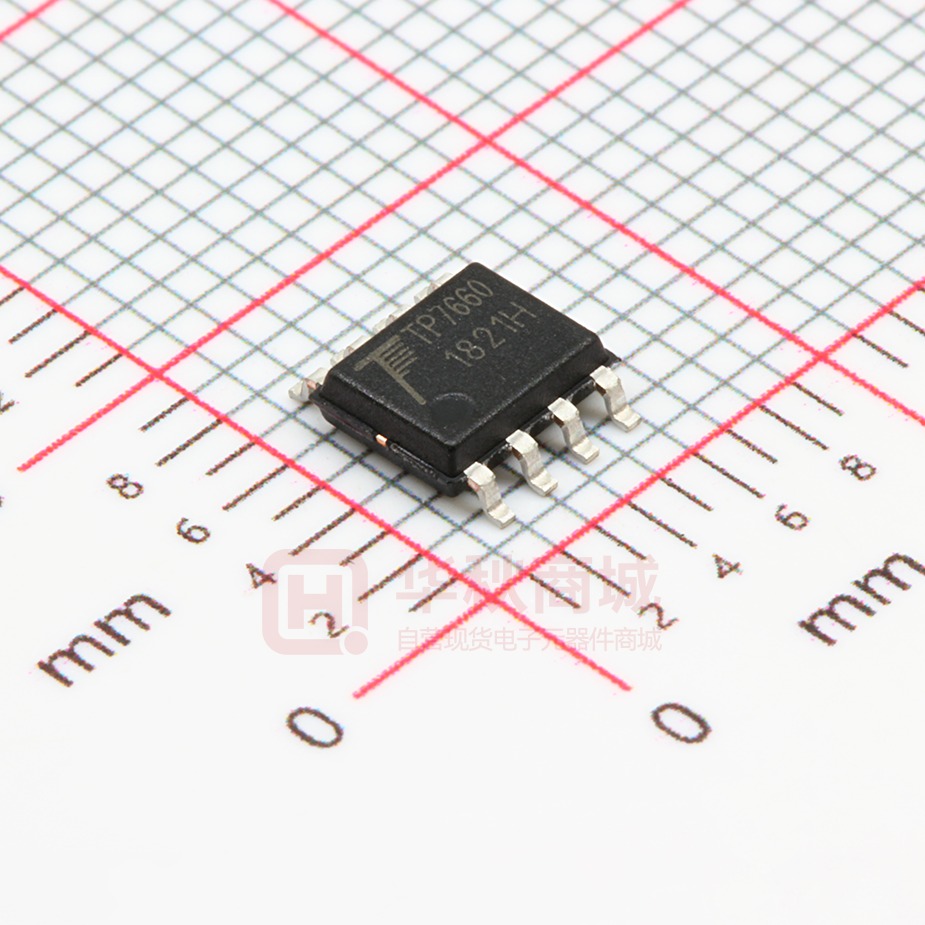

TP7660H

南京拓微集成电路有限公司 南京拓微集成电路有限公司 DATASHEET (TP7660H 电压反转器) 1 南京拓微集成电路有限公司 TP7660H 电荷泵电压反转器 产品简介： TP7660H 是一款 DC/DC 电荷泵电压反转器专用集成电路。芯片能将输入范围为 2.5V～ 11V 的电压转换成相应的-2.5V～-11V 的输出，并且只需外接两只电容，无需电感，降低了 损耗、面积及电磁干扰。该芯片的无负载电流小、驱动能力强（较国外同类产品大 50%） 。 产品特点： ·输入工作电压范围广： 2.5V～11V ·电压转换精度高： 99.9％ ·电源转换效率高： 98％ ·低功耗：无负载电流为 40uA（输入 5V 时） ·输出电阻小： 50Ω（输入 5V 时） ·外围元器件少，便于使用：只需两只外接电容 ·静电击穿电压高： 可达 3KV ·SOP-8 封装 管脚顺序及描述： 引脚号 符号 引脚描述 1 NC 无连接(建议接地) 2 CAP+ 外接电容+ 3 GND 地线 4 CAP- 外接电容- 5 VOUT 输出 6 NC 无连接（建议接地） 7 OSC 振荡器外接电容 8 VDD 输入电压 功能块方框图： 典型应用电路：（应用中建议客户 1、6 脚接地） 2 南京拓微集成电路有限公司 极限参数： 电源电压 功耗 SOP-8 工作温度 TA 导线焊接温度（10 秒） 11.5V 470mW -40℃～125℃ 260℃ 电特性： (TA=25℃,VDD=5V 除非特别说明) 符号 参数 测试条件 最小 典型 VDD 电源电压 IQ 无负载电流 RL=∞ 40 ROUT 输出电阻 IOUT=10mA 50 Ω FOSC 振荡频率 管脚 7 开路 10 KHz PEFF 电源效率 RL=5KΩ 95 98 ％ VOUTEFF 转换精度 RL=∞ 98 99.9 % 2.5 最大 单位 11 V 60 uA 特性曲线： 输出电阻 VS 输入电压 输出电阻 VS 负载电流(Vdd=5V) 输出电压 VS 负载电流 (Vdd=10V) 电源效率 VS 负载电流(Vdd=10V) 3 南京拓微集成电路有限公司 电路并联： 若要降低输出电阻可采用将 TP7660 芯片并联的形式，如下图： 电路级联： 若要生成较高的输出负电压，可采用芯片级联的形式，如下图： 由于单个芯片的电源效率有限，实际应用中级联的芯片数也是有限的。此种情况下，输 出电阻近似为每个芯片阻值的 n 倍（n 为级联芯片数） 。 调节 TP7660 频率： 若需提高振荡器的频率可以接入一外部时钟进行过激励，如下图： 需要注意的是，外部时钟的输出端应接 1KΩ的电阻以防自锁。此外由于内部电路结构， 电荷泵频率大小为激励时钟频率的一半。 4 南京拓微集成电路有限公司 若要提高电路的转换效率也可适当地降低振荡频率，在 7、8 脚间接一电容，如下图： 此时开关损耗减少。不过，随着频率的降低泵电容和存储电容的阻抗必将增高，所以需 以频率降低的倍数为乘数来提高 C1，C2 的值。 倍压电路： 基于此结构，可得到能同时获得倍压与反压的应用电路，如下图： 在此图中，C1,C3 分别是负电压电路的泵电容与存储电容，C2,C4 分别是倍压电路的泵 电容与存储电容。输入电压为+5V 时，可同时得到+9V 与-5V 的输出电压。 5 南京拓微集成电路有限公司 封装结构： 4.90±0.10 (.193±.004) 3.90±0.10 6.00±0.20 (.154±.004) (.236±.008) 1.27 TYP (.050) 0.406 TYP (.016) ×45° 0.375±0.125 (.0148±.0049) 1.38±0.10 (.054±.004) 0~7° 0.203±0.03 (.008±.0012) 0.825±0.425 (.0325±.0167) 0.175±0.075 (.0069±.0030) 6 1.55±0.20 (.061±.008)
