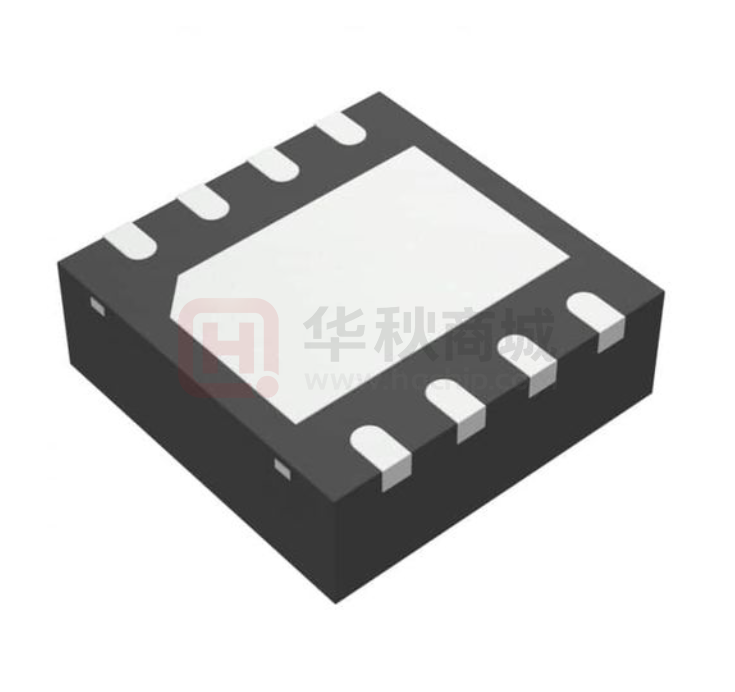

TP4066-4.2V-DFN228

南京拓品微电子有限公司 TP4066 南京拓品微电子有限公司 NanJing Top Power ASIC Corp. 数据手册 DATASHEET TP4066 (1A 线性锂离子电池充电器) 1 REV_1.1 南京拓品微电子有限公司 拓品微电子 Top Power ASIC TP4066 TP4066 采用ESOP8/DFN2*2-8封装 1A线性锂离子电池充电器 描述 TP4066 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器，带电池 正负极反接保护、输入电源正负极反接保护。其底部带有散热片的 ESOP8/DFN2*2-8 封 装与较少的外部元件数目使得 TP4066 成为便携式应用的理想选择。TP4066 可以适合 USB 电源和适配器电源工作。 由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部隔离二极管。 热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度 加以限制。充满电压可分为三档：4.35V，4.2V，3.7V。而充电电流可通过一个电阻器 进行外部设置。当充电电流在达到最终浮充电压之后降至设定值 1/10 时，TP4066 将自 动终止充电循环。 当输入电压（交流适配器或 USB 电源）被拿掉时，TP4066 自动进入一个低电流状 态，将电池漏电流降至 1uA 以下。TP4066 在有电源时也可置于停机模式，从而将供电 电流降至 100uA。TP4066 的其他特点包括电源自适应、电池温度检测、欠压闭锁、自 动再充电和两个用于指示充电、结束的 LED 状态引脚。 绝对最大额定值 ·锂电池正负极反接保护 ·Vcc 输入端反接保护 ·电源自适应 ·高达 1000mA 的可编程充电电流 ·用于单节锂离子电池 ·恒定电流/恒定电压操作，有温度自适应可实 现充电速率最大化 ·精度达到±1%的预设充电电压 ·用于电池电量检测的充电电流监控器输出 ·自动再充电 ·充电状态双输出、无电池和故障状态显示 ·C/10 充电终止 ·涓流电流 C/5 ·无电源时电池漏电小于 1uA ·2.9V涓流充电 ·软启动限制了浪涌电流 ·电池温度监测功能 ·采用 8 引脚 ESOP/DFN2*2 封装 ·输入电源电压（VCC）：-6.5V～8V ·PROG：-0.3V～VCC+0.3V ·BAT：-4.2V～7V · CHRG ：-0.3V～8V · STDBY ：-0.3V～8V ·TEMP：-0.3V～8V ·CE：-0.3V～8V ·BAT 短路持续时间：连续 ·BAT 引脚电流：1200mA ·PROG 引脚电流：1200uA ·最大结温：160℃ ·工作环境温度范围：-40℃～85℃ ·贮存温度范围：-65℃～125℃ ·引脚温度（焊接时间 10 秒）：260℃ 1400 1200 CHARGE CURRENT(mA) 应用 ·移动电话、PDA ·MP3、MP4播放器 ·数码相机、电子词典 ·GPS便携式设备、各种充电器 1000 800 600 4.35V 400 4.20V 3.70V IBAT 200 0 2 完整的充电循环（1000mAh电 池，按照典型电路） 4.50 4.35 4.20 4.05 3.90 3.75 3.60 3.45 3.30 3.15 3.00 2.85 2.70 2.55 2.40 0 0.25 0.5 0.75 1.0 1.25 1.5 1.75 2.0 TIME(HOURS) REV_1.1 BATERY VOLTAGE(V) 特点 南京拓品微电子有限公司 TP4066 典型应用 VIN=5V RVIN 0.4Ω C1 10uF 4 RCE 100K VCC BAT 8 Bat+ CE R1 C2 1uF Bat- TP4066 RLED GLED 5 7 CHRG TEMP 6 STDBY PROG NTC 1 LI-lon 2 Rprog R2 3 封装/订购信息 CE CHRG STDBY BAT 8 7 6 5 订单型号 TP4066-4.35V-ESOP8 TP4066-4.2V-ESOP8 TP4066-3.7V-ESOP8 TP4066 器件标记 AYYWW→4.35V BYYWW→4.2V CYYWW→3.7V BYYWW 1 3 GND 2 PROG TEMP 4 VCC BYYWW（B 可变，代表不同预设 电压。YYWW 是生产批号，可变。） 8 引脚 ESOP 封装(底部带有散热片) CE CHRG STDBY BAT 8 7 6 5 订单型号 TP4066-4.2V-DFN2*2-8 器件标记 AYYWW→4.35V BYYWW→4.2V CYYWW→3.7V TP4066 BYYWW 1 2 3 4 TEMP PROG GND VCC BYYWW（B 可变，代表不同预设电 压。YYWW 是生产批号，可变。） 8 引脚 DFN2*2 封装(底部带有散热片) 3 REV_1.1 南京拓品微电子有限公司 TP4066 电特性 凡表注●表示该指标适合整个工作温度范围，否则仅指 TA=25℃，VCC=5V，除非特别注明。 符号 参数 VCC 输入电源电压 ICC 输入电源电流 最小值 典型值 最大 条件 值 ● 4.35 5 8.0 单位 V 充电模式，RPROG=1.27K ● 100 200 μA 待机模式（充电终止） ● 100 200 μA 停机模式（RPROG 未连接， ● 110 200 μA 4.306 4.35 4.394 V 4.158 4.2 4.242 V 3.663 3.7 3.737 V VCC
