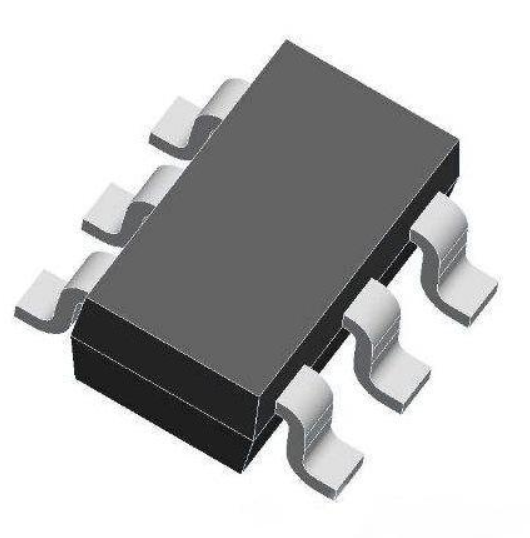

TP4067-4.2V

南京拓品微电子有限公司 NanJing Top Power ASIC Corp. TP4067 南京拓品微电子有限公司 NanJing Top Power ASIC Corp. 数据手册 DATASHEET TP4067 (3mA-600mA 线性锂离子电池充电器) 1 REV_1.1 南京拓品微电子有限公司 NanJing Top Power ASIC Corp. TP4067 TP4067 线性锂离子电池充电器 产品简介 TP4067 是一款完整的单节锂电池充电器，世界首创带电池正负极反接保护、 输入电源正负极反接保护的单芯片，兼容大小 3mA-600mA 充电电流。采用涓流、 恒流、恒压控制，SOT23-6 封装与较少的外部元件数目使得 TP4067 成为便携式 应用的理想选择。TP4067 可以适合 USB 电源和适配器电源工作。 由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部检测电 阻器和隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高 环境温度条件下对芯片温度加以限制。充满电压可分为三档：4.35V、4.2V、3.7V。 充电电流可通过一个电阻器进行外部设置。当电池达到预设电压之后，充电电流 降至设定值 1/10，TP4067 将自动终止充电。 当输入电压（交流适配器或 USB 电源）被拿掉时，TP4067 自动进入一个低 电流状态，电池漏电流在 1μA 以下。TP4067 的其他特点包括电源自适应、欠压 闭锁、自动再充电和两个用于指示充电结束和输入电压接入的状态引脚。 产品特点 • 兼容大小 3mA-600mA 的可编程充 • 可直接从 USB 端口给电池充电； • 精度达到±1%的预设充电电压； 电电流； • VCC 输入端反接保护； • 最高输入可达 8.0V； • 锂电池正负极反接保护； • 自动再充电； • 用于单节锂离子电池； • 2 个充电状态开漏输出引脚； • 电源自适应； • C/10 充电终止； • 具有可在无过热危险的情况下实 • 待机模式下的供电电流为 65μA； • 软启动限制了浪涌电流； 现充电速率最大化的热调节功能； • 带涓流、恒流、恒压控制； • 采用 6 引脚 SOT-23 封装。 应用 ·微型锂电池、充电座、移动电源 ·蜂窝电话、PAD、MP3 播放器 ·蓝牙应用 2 REV_1.1 南京拓品微电子有限公司 NanJing Top Power ASIC Corp. TP4067 典型应用： RLED=1K R1 VIN=5V CVIN 10uF 4 Vcc 1 CHRG 5 STDBY 2 GND BAT 3 PROG 6 + CBAT RPROG 2.2K 10uF 图 1 500mA 单节锂电池充电器 注：建议接 R1 耗散电阻（0.3Ω） ，可获得较大的充电电流，又可提高整机的可靠性。阻值 根据实际情况选取（0~0.6Ω）。 500mA 电流完整的充电循环（500mAh 锂电池，按照图 1 典型电路，VIN=5V） 700 CHARGE CURRENT(mA) 600 500 400 300 4.35V 200 4.20V 3.70V IBAT 100 0 BATERY VOLTAGE(V) 4.50 4.35 4.20 4.05 3.90 3.75 3.60 3.45 3.30 3.15 3.00 2.85 2.70 2.55 2.40 0 0.25 0.5 0.75 1.0 1.25 1.5 1.75 2.0 TIME(HOURS) 绝对最大额定值 • BAT 引脚电流：700mA • 输入电源电压（VCC） ：-6.5V～8V • PROG 引脚电流：2mA • PROG：-0.3V～VCC+0.3V • 最大结温：150℃ • BAT：-4.35V～7V • 工作环境温度范围：-40℃～85℃ • CHRG：-0.3V～10V • 贮存温度范围：-65℃～125℃ • BAT 短路持续时间：连续 • 引脚温度（焊接时间 10 秒）：260℃ 3 REV_1.1 南京拓品微电子有限公司 NanJing Top Power ASIC Corp. TP4067 封装/订购信息 PROG STDBY 6 5 订单型号 VCC 4 TP4067-4.35V-SOT26-R TP4067-4.20V-SOT26-R TP4067-3.70V-SOT26-R 67bYWW 1 2 3 CHRG GND BAT 器件标记 67aYWW→4.35V 67bYWW→4.20V 67cYWW→3.70V 67bYWW(b 可变，代表不同预设电 压。YWW 是生产批号，可变) SOT-23-6L 封装 STDBY（引脚 5）：电池充电完成指示 引脚功能 端。当电池充电完成时 STDBY 被内部 CHRG（引脚 1）：漏极开路输出的充 开关拉到低电平，表示充电完成。除 电状态指示端。当充电器向电池充电 此之外，STDBY 管脚将处于高阻态。 时，CHRG 管脚被内部开关拉到低电 PROG（引脚 6）：充电电流设定、充 平，表示充电正在进行；否则 CHRG 电电流监控和停机引脚。在该引脚与 管脚处于高阻态。 地之间连接一个精度为 1%的电阻器 GND（引脚 2）：地 RPROG 可以设定充电电流。当在恒定电 BAT（引脚 3）：充电电流输出。该引 流模式下进行充电时，引脚的电压被 脚向电池提供充电电流并将最终浮充 维持在 1V。 电压调节至 4.2V。该引脚的一个精准 PROG 引脚还可用来关断充电器。 内部电阻分压器设定浮充电压，在停 将设定电阻器与地断接，内部一个 机模式中，该内部电阻分压器断开。 0.2μA 电流将 PROG 引脚拉至高电平。 VCC（引脚 4）：正输入电源电压。该 当该引脚的电压达到 2.7V 的停机门限 引脚向充电器供电。VCC 的变化范围在 电压时，充电器进入停机模式，充电 4V 至 8V 之间，并应通过至少一个 停止且输入电源电流降至 65μA。重新 10μF 电容器进行旁路。当 VCC 降至 将 RPROG 与地相连将使充电器恢复正 BAT 引脚电压的 30mV 以内，TP4067 常操作状态。 进入停机模式，从而使 IBAT 降至 1μA 以下。 4 REV_1.1 南京拓品微电子有限公司 NanJing Top Power ASIC Corp. TP4067 方框图 4 VCC 120℃ TA TDIE 1X 1100X - BAT + 5uA MA 3 + R1 CA VA R2 - - + - REF 1.22V SHDN C1 + R3 5 - STDBY 1V VA + R4 + 0.1V C2 - CHRG R5 1 + TO BAT - STANDBY 2.9V 0.1uA Vcc C3 PROG GND 6 2 RPROG 图2 功能方框图 5 REV_1.1 南京拓品微电子有限公司 NanJing Top Power ASIC Corp. TP4067 电特性 凡表注●表示该指标适合整个工作温度范围，否则仅指 TA=25℃，VCC=5V，除非特别注明。 符号 参数 VCC 输入电源电压 ICC VFLOAT 条件 输入电源电流 充电模式，RPROG=10K 待机模式（充电终止） 停机模式（RPROG 未连 接 ， VCC
