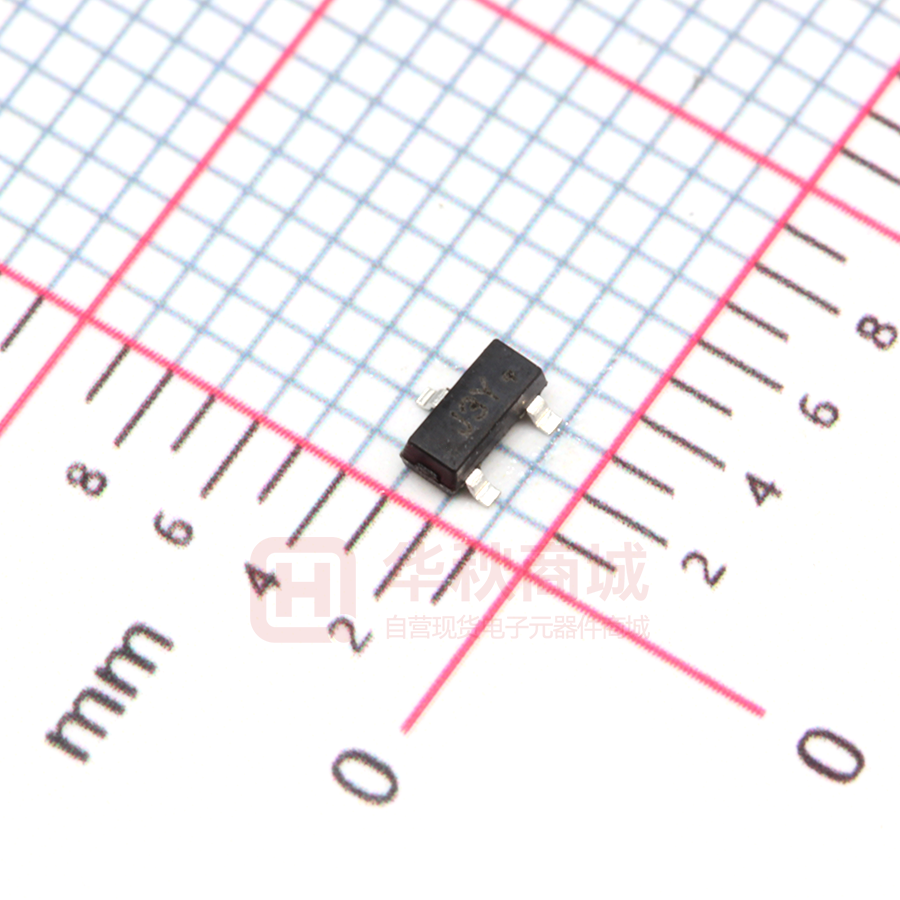

S8050
BIPOLAR TRANSISTOR (NPN)
FEATURES
Complementary to S8550
Excellent hFE Linearity
High Collector Current
Surface Mount device
SOT-23
MECHANICAL DATA
Case: SOT-23
Case Material: Molded Plastic. UL flammability
Classification Rating: 94V-0
Weight: 0.008 grams (approximate)
MAXIMUM RATINGS (TA = 25°C unless otherwise noted)
Parameter
Collector-Base Voltage
Collector-Emitter Voltage
Emitter-Base Voltage
Collector Current
Collector Power Dissipation
Symbol
VCBO
VCEO
VEBO
IC
PC
RθJA
TJ
TSTG
Thermal Resistance From Junction To Ambient
Junction Temperature
Storage Temperature
Value
40
25
5
500
300
417
150
-55 ~+150
Unit
V
V
V
mA
mW
°C/W
°C
°C
ELECTRICAL CHARACTERISTICS (TA = 25°C unless otherwise specified)
Parameter
Symbol
Min
V(BR)CBO
40
V
IC=100uA,IE=0
Collector-emitter breakdown voltage V(BR)CEO
25
V
IC=1mA,IB=0
Emitter-base breakdown voltage
5
V
IE=100uA,IC=0
Collector-base breakdown voltage
V(BR)EBO
Typ
Max
Unit
Conditions
Collector cut-off current
ICBO
0.1
uA
VCB=40V, IE=0
Collector cut-off current
ICEO
0.1
uA
VCE=20V, IB=0
Emitter cut-off current
IEBO
0.1
uA
VEB=5V, IC=0
DC current gain
hFE1
120
hFE2
50
VCE=1V, IC=50mA
400
VCE=1V, IC=500mA
Collector-emitter saturation voltage
VCE(sat)
0.6
V
IC=500mA,IB=50mA
Base-emitter saturation voltage
VBE(sat)
1.2
V
IC=500mA,IB=50mA
Transition frequency
CLASSIFICATION OF hFE
Rank
Range
Marking
© SHENZHEN HOTTECH ELECTRONICS CO.,LTD
fT
L
120-200
150
MHz
H
200-350
J3Y
E-mail:hkt@heketai.com
VCE=6V, IC=20mA, f=30MHz
J
300-400
1/4
S8050
BIPOLAR TRANSISTOR (NPN)
Typical Characteristics
Static Characteristic
COLLECTOR CURRENT IC (mA)
400uA
80
hFE
1000
350uA
250uA
200uA
40
IC
Ta=100℃
300uA
60
——
COMMON EMITTER
VCE=1V
COMMON
EMITTER
Ta=25℃
DC CURRENT GAIN hFE
100
150uA
Ta=25℃
100
100uA
20
IB=50uA
10
0
0
4
8
12
16
COLLECTOR-EMITTER VOLTAGE
VCEsat
500
——
VCE
20
1
3
10
IC
VBEsat
1.2
500
100
30
COLLECTOR CURRENT
(V)
IC
(mA)
IC
——
BASE-EMITTER SATURATION
VOLTAGE VBEsat (V)
COLLECTOR-EMITTER SATURATION
VOLTAGE VCEsat (mV)
300
100
Ta=100℃
Ta=25℃
30
Ta=25℃
0.8
Ta=100℃
0.4
β=10
β=10
10
1
10
3
COLLECTOR CURRENT
IC
500
——
IC
0.0
500
100
30
1
3
30
10
(mA)
100
COLLECTOR CURRENT
VBE
Cob/ Cib
100
——
IC
VCB/ VEB
COMMON EMITTER
VCE=1V
f=1MHz
IE=0/ IC=0
100
Ta=25℃
Cib
30
CAPACITANCE C (pF)
COLLECTOR CURRENT IC (mA)
500
(mA)
30
Ta=25℃
10
Ta=100℃
3
1
Cob
10
3
0.3
0.1
0.2
0.4
0.6
0.8
1
0.1
1.0
fT
——
IC
PC ——
400
10
3
REVERSE VOLTAGE
V
20
(V)
Ta
VCE=6V
Ta=25℃
COLLECTOR POWER DISSIPATION
PC (mW)
TRANSITION FREQUENCY fT (MHz)
1000
1
0.3
BASE-EMMITER VOLTAGE VBE (V)
100
10
10
300
200
100
0
100
30
COLLECTOR CURRENT
IC
© SHENZHEN HOTTECH ELECTRONICS CO.,LTD
(mA)
0
25
50
75
AMBIENT TEMPERATURE
E-mail:hkt@heketai.com
100
Ta
125
150
(℃ )
2/4
S8050
BIPOLAR TRANSISTOR (NPN)
SOT-23 Package Outline Dimensions
Symbol
Dimensions In Millimeters
Dimensions In Inches
Min.
Max.
Min.
Max.
A
0.900
1.150
0.035
0.045
A1
0.000
0.100
0.000
0.004
A2
0.900
1.050
0.035
0.041
b
0.300
0.500
0.012
0.020
c
0.080
0.150
0.003
0.006
D
2.800
3.000
0.110
0.118
E
1.200
1.400
0.047
0.055
E1
2.250
2.550
0.089
0.100
e
e1
0.950 TYP
1.800
L
0.037 TYP
2.000
0.071
0.550 RE F
0.079
0.022 REF
L1
0.300
0.500
0.012
0.020
θ
0°
8°
0°
8°
SOT-23 Suggested Pad Layout
Note:
1.Controlling dimension: in millimeters
2.General tolerance: ±0.05mm
3.The pad layout is for reference purposes only
© SHENZHEN HOTTECH ELECTRONICS CO.,LTD
E-mail:hkt@heketai.com
3/4
S8050
BIPOLAR TRANSISTOR (NPN)
SOT-23 Tape and Reel
SOT-23 Embossed Carrier Tape
DIMENSIONS ARE IN MILLIMETER
TYPE
A
B
C
d
E
F
P0
P
P1
W
SOT-23
3.15
2.77
1.22
Ø1.50
1.75
3.50
4.00
4.00
2.00
8.00
TOLERANCE
±0.1
±0.1
±0.1
±0.1
±0.1
±0.1
±0.1
±0.1
±0.1
±0.1
SOT-23 Tape Leader and Trailer
SOT-23 Reel
DIMENSIONS ARE IN MILLIMETER
REEL OPTION
7’’ DIA
TOLERANCE
D
D1
D2
G
H
I
W1
W2
Ø178
54.40
13.00
R78
R25.60
R6.50
9.50
12.30
±2
±1
±1
±1
±1
±1
±1
±1
© SHENZHEN HOTTECH ELECTRONICS CO.,LTD
E-mail:hkt@heketai.com
4/4
