TP5100

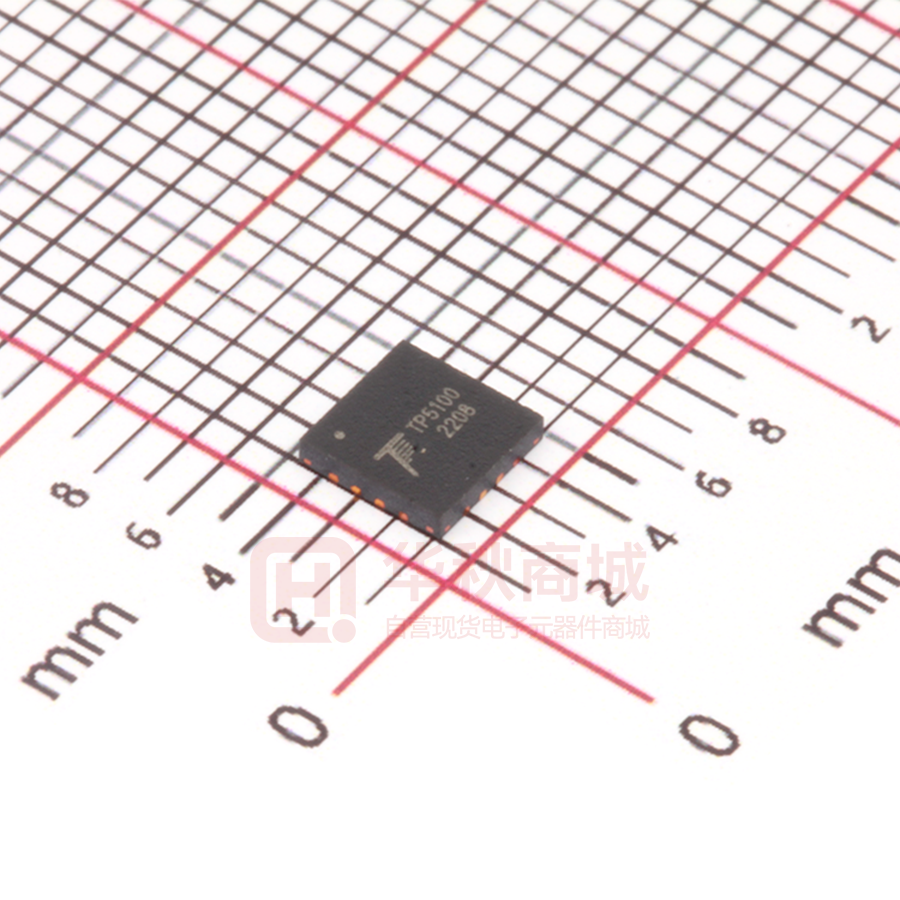

南京拓品微电子有限公司 TP5100 南京拓品微电子有限公司 NanJing Top Power ASIC Corp. 数据手册 DATASHEET TP5100 U 2A开关降压 8.4V/4.2V锂电池充电 器芯片 南京拓品微电子有限公司 TP5100 概述 TP5100是一款开关降压型双节8.4V/单节4.2V锂电池充电管理芯片。其QFN16超小型封装 与简单的外围电路，使得TP5100非常适用于便携式设备的大电流充电管理应用。同时，TP5100 内置输入过流、欠压保护、芯片过温保护、短路保护、电池温度监控、电池反接保护。 TP5100具有5V-18V宽输入电压，对电池充电分为涓流预充、恒流、恒压三个阶段，涓流 预充电电流、恒流充电电流都通过外部电阻调整，最大充电电流达2A。TP5100采用频率400kHz 的开关工作模式使它可以使用较小的外围器件，并在大电流充电中仍保持较小的发热量。 TP5100内置功率PMOSFET、防倒灌电路，所以无需防倒灌肖特基二极管等外围保护。 特性 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ 绝对最大额定值 双/单节8.4V/4.2V锂电池充电 内置功率MOSFET,开关型工作模式， 器件发热少，外围简单 可编程充电电流，0.1A--2A 可编程预充电电流，10%--100% 无需外接防倒灌肖特基二极管 宽工作电压，最大达到18V 红绿LED充电状态指示 芯片温度保护，过流保护，欠压保护 电池温度保护、电池反接停机、短路保护 开关频率400KHz，可用电感20uH及以上 PWR_ON-电源、电池供电切换控制 小于1％的充电电压控制精度 涓流、恒流、恒压三段充电，保护电池 采用QFN16 4mm*4mm 超小型封装 ■ ■ ■ ■ ■ ■ ■ 静态输入电源电压（VIN）：20V BAT：-8.4V～20V BAT 短路持续时间：连续 最大结温：120℃ 工作环境温度范围：-40℃～85℃ 贮存温度范围：-65℃～125℃ 引脚温度（焊接时间 10 秒）：260℃ 应用 ■ ■ ■ ■ ■ ■ 便携式设备、各种充电器 智能手机、PDA、移动蜂窝电话 MP4、MP5 播放器、平板电脑 航模 电动工具 对讲机 典型应用 图 2 TP5100 为 8.4V 双节锂离子电池 1.5A 充电（150MA 预充）应用示意图 1 南京拓品微电子有限公司 TP5100 图 1 TP5100 为 4.2V 单节锂离子电池 1.5A 充电（150MA 预充）应用示意图 封装// 订购信息 订单型号 TP5100-QFN16 器件标记 TP5100 实物图片 16 引脚 4mm*4mmQFN16 封装顶视图 （散热片接地） 2 南京拓品微电子有限公司 5100 功能方框图 TP TP5100 图 3 TP5100 功能框图 3 TP5100 TP5100 南京拓品微电子有限公司 电特性 表1 TP5100电特性能参数 凡注●表示该指标适合 8.4V、4.2V模式，否则仅指 8.4V，T A =25℃，VIN=12V，除特别注明。 R 符号 参数 VIN 输入电源电压 条件 最小值 典型值 最大值 ● 输入电源电流 R 4.5 μA 待机模式（充电终止） ● 120 140 μA 停机模式（CS=GND， ● 120 140 μA 120 140 R R R R R R R 4.2V 锂离子电池 4.158 4.2 4.242 V 8.4V 锂离子电池 8.316 8.4 8.484 V R S=0.1Ω，恒流模式 ● 950 1000 1100 mA R S =0.067Ω，恒流模式 ● 1450 1500 1600 mA R R I BAT R (电流模式测试条件是 R 待机模式，V BAT =8.4V ● 0 －1 －1 VIN=0V ， V BAT =8.4V ● 0 －1 －1 涓流预充电电流 1.2V
