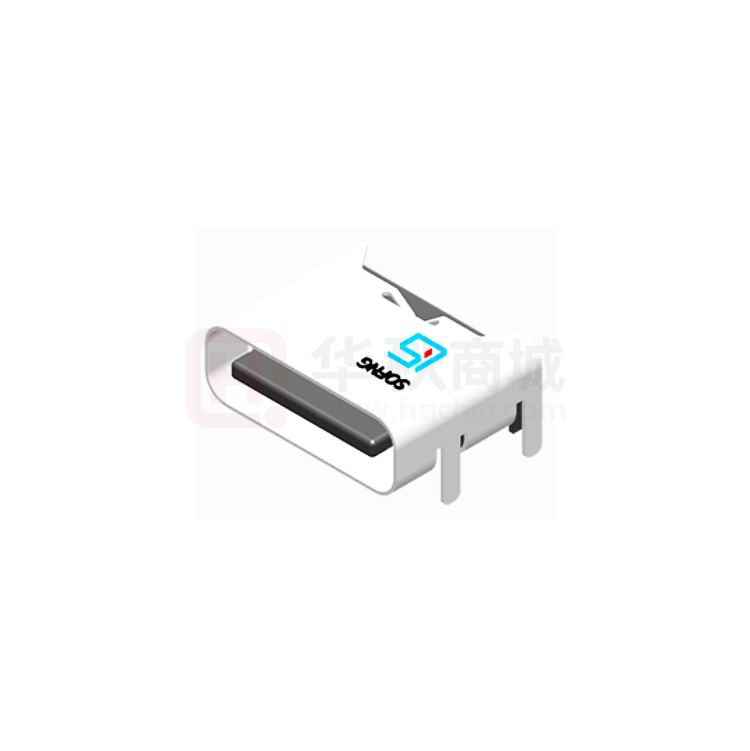

Operation:DIP 2.0/6PIN Type-C/侧贴&插板式 &TYPE-C连接器
ONNECTORS
LTEM NO.:MC-306-D
(L6.80mm×
L6.80mm×W8.94mm×
W8.94mm×H3.20mm CONNECTORS)
二次Molding-单向充电版本,整体简化设计&弹片外壳
表面贴片+DIP
Technical parameter
╲
LEVEL
A[better product]
╲
PROJECT
B[average product]
Contact Rating
Electrical
Initial Contact Resistance
Properties
Insulation Resistance
Withstand Voltage
侧向導入 LATERAL
5.0A, 20V DC
30mΩ max.
50mΩ max.
100MΩ min.500V DC
精密部品 NICETY
Skey/PD:100MΩ min.300V DC
500V AC for 1 minute
350 V AC for 1 minut
There No Load
10,000 Cycles
8,000 Cycles
Rated Load
8,500 Cycles
6,500 Cycles
可靠 STABILIZE
Durable Performance
Sterage temp.
-30℃~+75℃(Operating Temp:
適合環保 RoHS
)
Unit:mm
0.10
PIN
Signal NAME
PIN
Signal NAME
A5
CC1
B5
CC2
A9
V BUS
B9
V BUS
A12
GND
B12
GND
SOFNG ELECTRONIC TECHNOLOGY Co., LTD
CIRCUIT BOARD SIZE
(Vertical view)
Operating Force
Inward
5.0~7.0N.(1N.=100gram-force)
Exiting
7.0~9.0N.(1N.=100gram-force)
Solder-ability
IR Reflow:255℃,5sec.
(Max.)
Manual:350℃,3sec.
Pin Definition
Material declaration
No.
NAME
Type
Description
①
SHELL
1
Stainless Steel,(Gold Flash)
②
HOUSING
1
THERMOPLASTIC(glass fiber filled)BK
③
CONTACT
6
BRASS(t=0.12mm)
④
METAL COVER
1
STAINLESS STEEL(t=0.30mm)
Reel label
RoHS label
1000PCS/reel
Vacuum Packed Bag
回流方式的参考举例
1. 加热方式远红外线加热的上下加热方式。
2. 温度测量方式用 V0.1 ~ V0.2 的 CA(K) 或 CC(T) 进行测量。
Temperature (˚C )
3. 温度分布
RoHS label
300
Cardboard box label
255°C MAX.
230°C
200
180°C
150°C
100
本品不屬於危害性廢棄物,須丟棄時可以委託
Room
temperature
Time (s)
回收商予以回收再生處理。
Products do not belong to ·
ᇨඤ
120s MAX.
40s
運送時本產品不要直接與水、酸鹼性化學物質
接觸,或放置於含有以上氣體環境中,並且需要
注記 NOTICE
1.碩方公司擁有最終解釋權;The company reserves the right of final interpretation;
2.文件禁止外洩、轉載;Leaked and reproduced prohibited;
3.未經授權修改無效。Modify is invalid.
