SD-006M

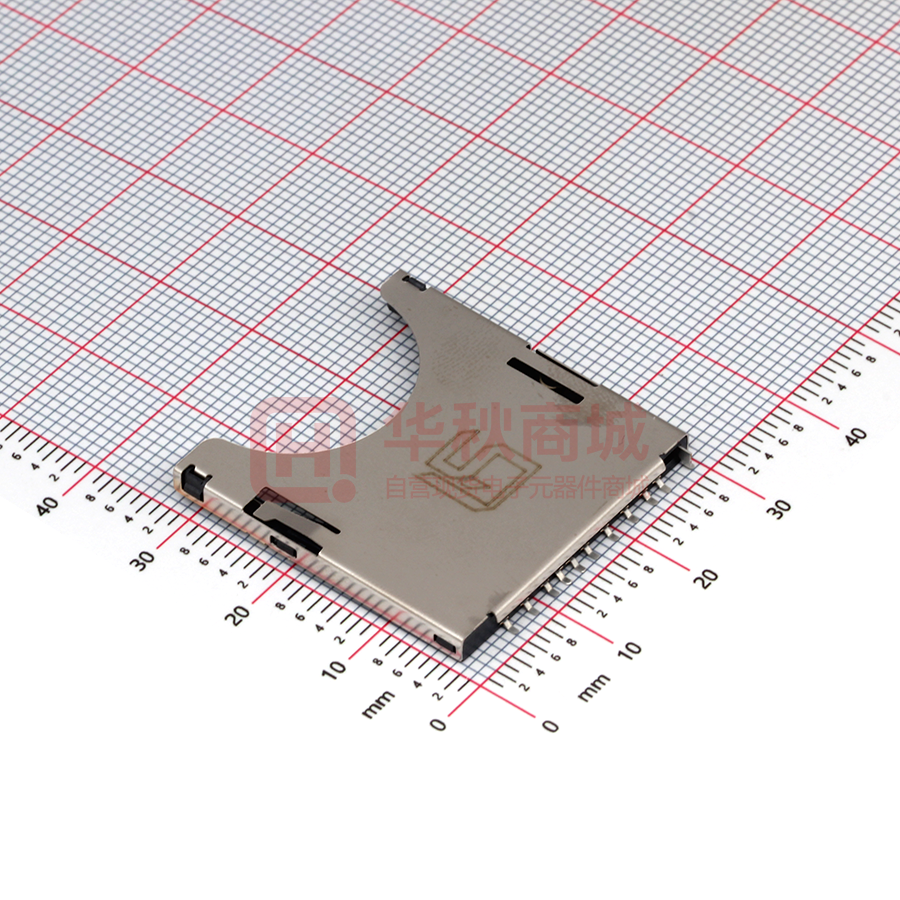

碩 方 內存卡連接器 [ SOFNG Dongguan Co.,Ltd. ] [原產地:中國臺灣/Push-Push Type] 承 認 申 請 書[ Specification For Approval ] PART NAME Memory-Card-Sockets SOFNG P/N SD-006M CUSTOMER CUSTOMER P/N SUBMIT DATE 2017.07.00 APPROVAL SEAL 特點: ● 快閃內存卡連接端口,適用於數據傳輸應用機器。 ● 90°SMD 装の外接。 用途: ● 應用于移動、視聽、汽車電子、多媒體、白色家電等各類 相關領域。 Sofng-產品技術服務（技术支持）Technical Service Center █ 523710 中國 • 廣東 • 東莞 • 塘厦 • 鲤牙塘工业区 47 号 phone 400 6280 780 網址: www.sofng.com ▉ 成品圖[2D] No. PAGE:1. 尺寸 ＷＰ ９　　１　　２　　　３　４　　５　　６　７　８　 ＣＤ 1 ▉基板設計尺寸[A 向] ▉部品編號:SD-006M S O F N G ▉ 引脚定义[参照尺寸图] PAGE:2. SD CARD Pin DESIGN Pin No. Pin NAME Type Description P① CD/DAT3 I/0/PP Card Detect/Date Line[Bit 3] P② CMD PP Command/Response P③ Vss1 S Supply voltage ground P④ VDD S Supply voltage P⑤ CLK l Clock P⑥ Vss2 S Supply voltage ground P⑦ DAT 0 l/0/PP Date Line [Bit 0] P⑧ DAT 1 l/0/PP Date Line [Bit 1] P⑨ DAT 2 l/0/PP Date Line [Bit 2] SPECIFED TOLERANCES DECIMALS ANGLES X :±0.5 X :±2° X.X :±0.20 X.X :±2° X.XX :±0.10 ▉廢棄處理 本品不屬於危害性廢棄物,須丟棄時可以委託回收商予以回收再生處理。 ▉運輸處理 運送時本產品不要直接與水、酸鹼性化學物質接觸,或放置於含有以上氣體環境中,並且需要注意 會有滑落、側翻的危險發生；運輸過程中不能有碰撞或者擠壓,須保證溫度與濕度適中[常溫 25℃, 濕度在 50℃以內],不可導致材料變形或氧化。 SOFNG TAIWAN CO,.LTD ▉使用參數 PAGE:4. ╲ 项目 等级 ╲ 初期接触电阻 电气 性能 绝缘电阻 B 级[产品] C 级[产品] 30mΩ max. 50mΩ max. 50mΩ max. 100MΩ min.100V DC Skey/PD：50MΩ min.100V DC 耐电压 500V AC for 1min 300 V AC for 1min 端子强度 2N for 1 min. 1.5N for 1min. 操作 强度 机械 性能 A 级[产品] 工作方向 1000gf±2.0N. 保留力度 Initial:6.50N MIN. 耐振性能 10Hz 55Hz 10Hz/1min.[条件：全振幅 1.5mmX,Y,Z 方向 2H] 手工焊接 350±10℃ 3﹢¹S 浸焊 270±10℃ 10﹢³S 260±5℃ 10﹢³S 260±5℃ 5﹢³S 回流 260℃ max 20S max 255℃ max 10S max 255℃ max 10S max 50V 2.0A 30V 1.0A 30V 1.0A 焊接 耐热 最大额定[电阻负荷] 300±10℃ 3﹢¹S 使用温度范围 耐久性 能 耐环境 性能 -15℃ to +65℃ 无负荷寿命 8,000 Cycles 6,500 Cycles 负荷寿命 [额定负荷] 6,500 Cycles 5,000 Cycles 30mΩ max. 30mΩ max. 耐寒性能 -40±2℃ for 96h -30±2℃ for 96h 耐热性能 90±5℃ for 96h 80±5℃ for 96h 耐湿性能 無數據 無數據 40±2℃,90 to 95% RH for 96h 可靠性測試報告 [RELIABILITY TESTING REPORT] 1.插卡測試[數據 PAGE:3.] 實驗目的 驗證用 SD 卡不同方向插入後產品性能滿足:接觸阻抗＜80mΩ 實驗設備 微歐姆測試儀、全自動插拔試驗機 實驗條件 1.施加 5Kgf 力 10 秒鐘 正常插卡； 2.施加 3Kgf 力 10 秒鐘 反面插卡； 3.施加 3Kgf 力 10 秒鐘 尾部插卡。 SOFNG TAIWAN CO,.LTD PAGE:5. 接觸阻抗 (mΩ) 插卡方向 施加 5Kgf 力 持續 10 秒鐘 正常插卡 施加 3Kgf 力 持續 10 秒鐘 反面插卡 施加 3Kgf 力 持續 10 秒鐘 尾部插卡 NO. Pin1 Pin2 Pin3 Pin4 Pin5 Pin6 Pin7 Pin8 Pin9 1# 11.54 10.63 12.7 11.88 8.12 8.15 10.21 6.25 23.45 2# 10.42 11.25 10.93 10.52 8.66 9.5 8.84 7.3 29.31 3# 9.87 11.83 11.47 10.23 8.95 8.77 9.0 7.26 24.33 4# 8.97 11.52 10.79 12.77 9.21 7.93 7.74 6.46 29.06 5# 12.2 11.23 15.33 10.88 8.46 7.58 9.2 7.61 21.44 6# 12.25 10.89 14.53 12.09 15.0 9.34 9.41 6.39 22.65 7# 9.33 10.51 11.25 12.47 13.26 8.25 10.91 7.54 20.9 8# 8.63 10.28 10.14 10.26 8.87 8.08 9.15 6.75 25.51 9# 8.36 10.46 11.35 10.95 8.9 9.13 8.62 6.96 23.49 10# 10.47 9.97 11.57 11.28 10.55 9.88 9.54 10.47 21.0 1# 11.56 10.68 12.75 11.84 8.24 7.95 10.23 6.22 23.46 2# 10.43 11.22 10.99 10.52 8.65 7.61 8.88 7.36 28.25 3# 9.82 11.75 11.54 10.28 8.99 9.26 9.12 7.24 23.31 4# 8.94 12.03 10.92 12.77 9.22 8.23 7.76 6.48 29.74 5# 12.13 11.35 14.93 10.73 8.47 8.15 9.26 7.56 21.23 6# 12.29 11.31 14.26 12.15 13.25 9.33 9.45 6.43 20.63 7# 9.23 10.56 1.36 12.28 14.74 9.89 10.96 7.59 22.86 8# 8.66 10.23 10.23 10.46 10.55 8.04 9.29 6.95 23.55 9# 8.41 10.46 11.28 11.16 12.39 9.29 8.67 7.91 25.45 10# 10.4 9.98 11.98 11.09 8.97 9.85 9.58 10.45 21.59 1# 11.49 10.16 12.24 11.55 8.64 8.51 10.84 6.38 23.39 2# 10.53 11.08 11.73 10.86 8.27 9.16 8.28 7.23 29.41 3# 9.03 11.86 12.1 10.75 8.16 8.88 8.72 7.45 24.01 4# 9.82 11.84 11.51 12.29 9.95 7.74 7.99 6.96 29.32 5# 12.23 11.04 15.59 10.11 8.74 7.39 9.41 7.48 21.68 6# 12.06 11.25 14.06 12.83 14.51 9.53 9.26 6.68 22.43 7# 9.61 10.25 11.22 12.42 13.14 9.14 10.23 8.26 20.44 8# 8.44 10.58 10.32 10.51 9.12 8.22 9.94 7.59 25.83 9# 8.57 10.99 11.7 10.85 8.59 9.88 8.57 6.18 23.08 10# 11.32 9.42 11.59 11.87 10.96 9.05 9.66 10.11 21.55 實驗地點 碩方(新竹)實驗室 實驗比例 試驗數：10 PCS 不良數：0 PCS 不良描述 無異常現象 PAGE:6. 2.鹽水噴霧試驗： 實驗目的 實驗后產品外觀無異常 接觸阻抗：測試前 40mΩMax. 測試后 80mΩMax. 實驗設備 鹽霧試驗機、微歐姆測試儀 實驗條件 溫度：35℃±2℃ 濕度：95～98%RH 濃度：5±2% 時間：96H 實驗后接觸阻抗 NO. 1# 2# 3# 4# 5# 插拔前 插拔後 插拔前 插拔後 插拔前 插拔後 插拔前 插拔後 插拔前 插拔後 Pin.1 7.97 12.82 6.61 9.58 8.72 11.46 7.63 11.24 7.56 12.48 Pin.2 6.96 10.44 9.0 12.29 9.15 9.15 9.71 11.09 8.35 9.88 Pin.3 9.03 11.04 10.77 12.35 9.7 12.63 9.52 10.53 9.41 10.48 Pin.4 8.16 10.11 9.98 10.79 9.92 11.55 9.94 10.85 9.14 11.5 Pin.5 9.9 11.02 7.67 9.24 7.36 9.8 7.61 9.61 8.92 10.26 Pin.6 8.42 9.55 7.18 11.08 7.34 9.92 6.66 8.13 9.14 9.38 Pin.7 8.42 9.72 7.31 11.27 7.11 8.33 7.61 9.37 9.05 9.55 Pin.8 6.34 6.59 6.3 7.25 5.56 8.89 5.17 7.28 5.98 6.92 Pin.9 17.66 25.84 20.21 24.72 21.08 26.43 19.6 22.94 19.12 20.26 實驗地點 碩方(新竹)實驗室 實驗比例 試驗數：5 PCS 不良數：0 PCS 不良描述 無異常現象 www.sofng.com PAGE:7. 3.焊錫測試： 實驗目的 驗證產品可焊錫面積大於 95% 實驗設備 小型錫爐 實驗條件 焊錫溫度:245±5℃ 焊錫時間：5±0.5 sec. 實驗結果 產品在錫爐浸泡 4.9 秒後,焊錫面積大於 95%。 實驗比例 試驗數：5 PCS 不良數：0 PCS 不良描述 無異常現象 4.焊錫熱反應實驗[數據 PAGE:6.]： 實驗目的 證實產品抵抗焊接高溫可靠性與參數相符 實驗設備 回焊爐、測量儀 實驗條件 回焊盧溫度：240±5℃ 最高溫區 200℃MIN. 60sec.MAX. 加熱溫度：150℃ 90～120sec. 重複 2 次 PAGE:8. 過回焊爐前後對比 Sample NO. Before After Result [coplanarity] Unit:mm Sample NO. Before After Result 1# 0.036 0.057 OK 11 # 0.042 0.066 OK 2# 0.042 0.063 OK 12 # 0.034 0.059 OK 3# 0.038 0.056 OK 13 # 0.038 0.051 OK 4# 0.046 0.058 OK 14 # 0.045 0.063 OK 5# 0.034 0.051 OK 15 # 0.043 0.062 OK 6# 0.038 0.059 OK 16 # 0.037 0.059 OK 7# 0.052 0.068 OK 17 # 0.047 0.068 OK 8# 0.046 0.062 OK 18 # 0.038 0.052 OK 9# 0.037 0.049 OK 19 # 0.048 0.067 OK 10 # 0.042 0.057 OK 20 # 0.038 0.062 OK 實驗比例 試驗數：20 PCS 不良數：0 PCS 不良描述 無異常現象 ▉自动插入式贴纸包装 注：A,C,W,X Unit:mm. 需做[自动插入式贴纸] 包装请与本公司联系。
