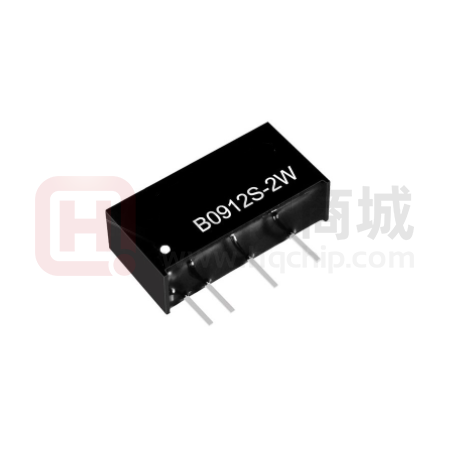

IB0505S-1W

DC-DC YUAN IB 系列 IBxxxxS-xW 1KVDC 隔离 1W ～2W CONVERTER 稳压单输出 SIP7 脚封装 输入电压 5V/9V/12V/15V/24V DC 输出电压 3.3V/5V/9V/12V/15V DC 如需其它规格,请咨询顺源科技公司 电气特性 以下数据除特殊说明外,均是在 TA=25° C, 标称输入电压, 额定输出电流时测得. 输入特性 电压范围 滤波 +/- 5 % 陶瓷电容 隔离特性 1000 VDC 1mA 109 Ohm 60 p TYP. 额定电压 泄漏电流 电阻 电容 输出特性 电压精度 ( 20 MHz BW) 纹波及噪音 可持续短路时间 线性电压校准 负载电压校准 温度系数 +/- 2 %, max. 50 mV p-p,TYP 输出具有过载和短路保护功能(>20s) +/- 1.2 % / 1.0 % of Vin +/- 8 %. load = 20 ~ 100 % +/- 0.02 % / °C 一般特性 效率 开关频率 工作温度(环境) 存储温度 降低定额值 湿度 冷却方式 65% to 85 % 60~ 125KHz - 40° C to + 85° C - 55 °C to + 125 °C 见温度特性曲线图 ≤ 90 %, 非压缩 自然空冷 体积特性 SIP 封装尺寸 1W:19.60 x 6.00 x 10.00 mm 0.77 x 0.24 x 0.39 英寸 2W:19.60 x 7.00 x 10.00 mm 0.77 x 0.28 x 0.39 英寸 2 g~3.5 g 重量 外壳材料 非传导阻燃黑塑料 产品检测数据及型号举例 （以下数据是产品在连续满负载老化 8 小时后检测参考值） 产品型号 输入电压 Vin(VDC) 输入电流 空载(mA) 输入电流 满载(mA) 输出电压 Vout(VDC) 输出电流 (max.mA) 满载效率 (%TYPE) IB0505S-1W 5 28 294 5 200 68 IB0512S-1W 5 26 298 12 84 67 IB1205S-1W 12 16 120 5 200 69 IB1212S-1W 12 12 116 12 84 72 IB1215S-1W 12 11 115 15 67 72 IB2405S-1W 24 10 60 5 200 69 IB2409S-1W 24 9 60 9 111 69 Shenzhen Sunyuan Technology Co., Ltd. DC-DC YUAN IB 系列 IBxxxxS-xW 1KVDC 隔离 1W ～2W CONVERTER 稳压单输出 SIP7 脚封装 产品型号 输入电压 Vin(VDC) 输入电流 空载(mA) 输入电流 满载(mA) 输出电压 Vout(VDC) 输出电流 (max.mA) 满载效率 (%TYPE) IB2412S-1W 24 8 59 12 84 71 IB2415S-1W 24 7 57 15 67 73 IB0505S-2W 5 45 580 5 400 69 IB0509S-2W 5 42 571 9 200 70 IB1205S-2W 12 25 222 5 400 75 IB1209S-2W 12 23 216 9 200 77 IB1212S-2W 12 21 213 12 167 78 IB2405S-2W 24 10 119 5 400 70 IB2412S-2W 24 9 104 12 167 80 IB2415S-2W 24 8 99 15 133 84 外形及 PCB 布板参考尺寸 温度特性曲线和引脚描述 Pin 引脚 Output 温度特性曲线 ( 环境温度 25 度 ) 1 2 3 4 5 6 7 85 1.00W /2.00W -40 0 40 80 100 引脚功能说明 + - Vin 输入正 Vin 输入负 空脚 - Vout 输出负 空脚 + Vout 输出正 空脚 ℃ z 产品设计与规格如有更改,恕不另行通知。 Shenzhen Sunyuan Technology Co., Ltd. DC-DC YUAN IB 系列 IBxxxxS-xW 1KVDC 隔离 1W ～2W 稳压单输出 CONVERTER SIP7 脚封装 Shenzhen Sunyuan Technology Co., Ltd.
