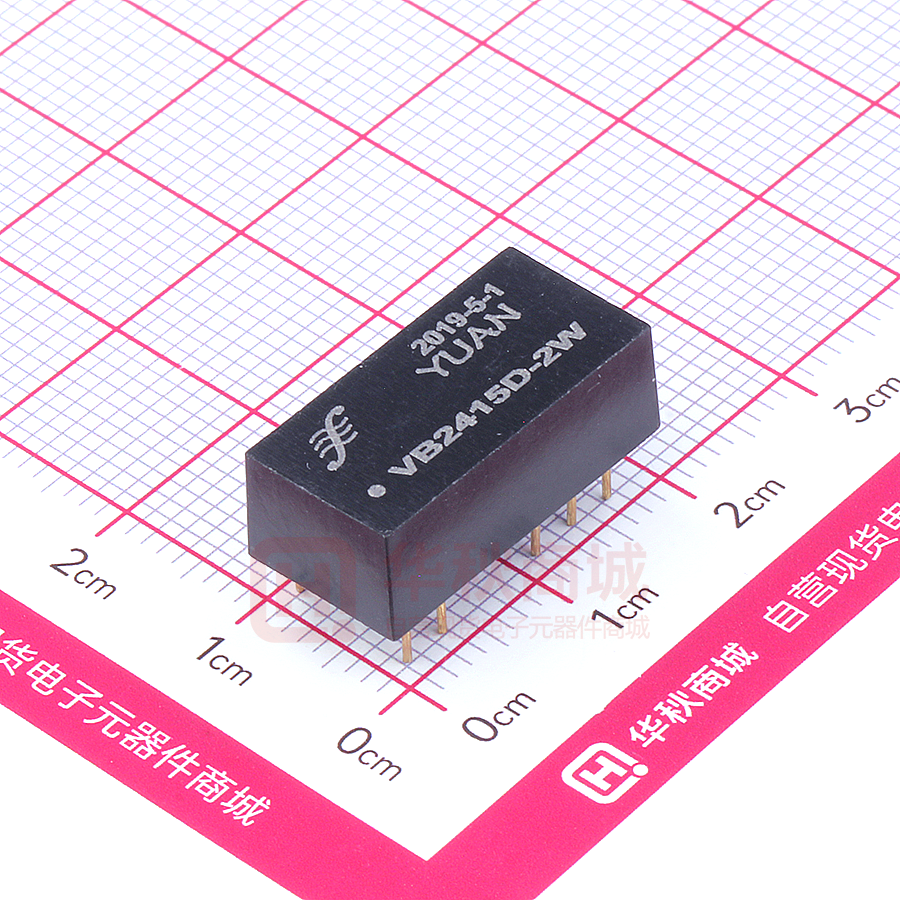

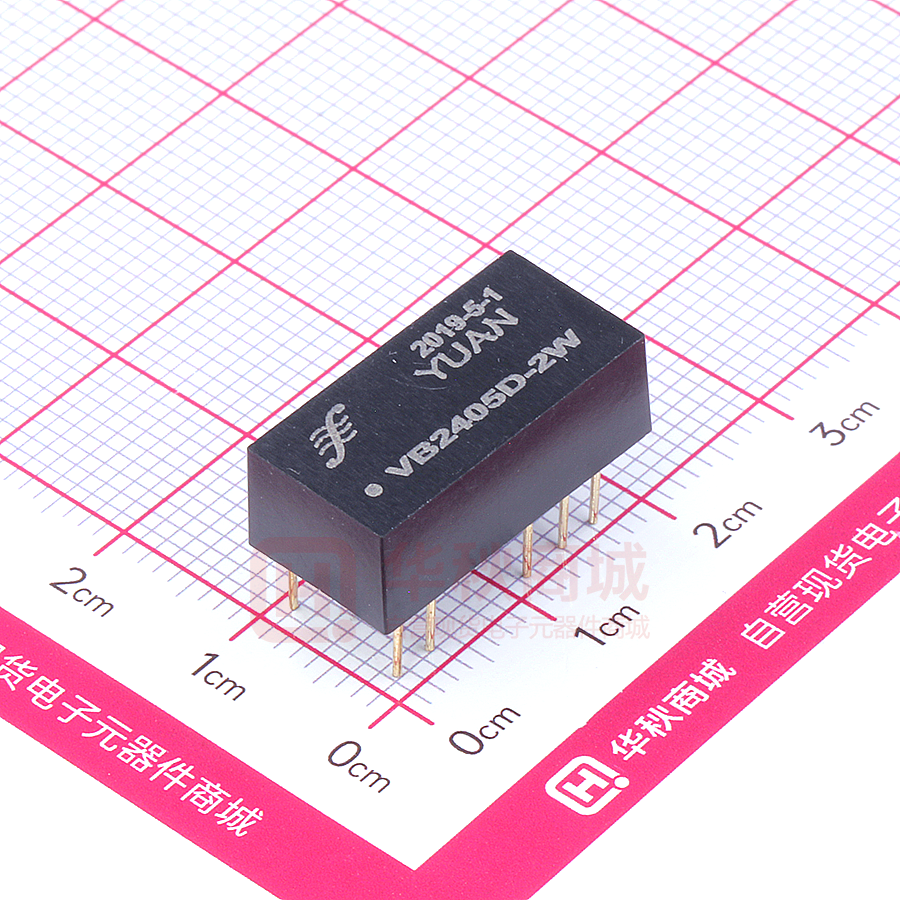

VB2415D-2W

DC-DC Converter VB 系列 宽压输入 3KVDC 隔离稳压自恢复过载短路保护单输出：VBXXXXS-1W VB 系列 DC-DC 模块电源，输出端具有长时间自恢复过载保护和短路保护功能，当负载变化或空载时输 出电压值变动较小，不会升高超出额定设计电压值。特别为工业现场 CAN 总线、RS232/RS485 通讯、以太网 RJ45 通讯等接口供电提供隔离电源设计，可以有效隔离地线环流干扰、抑制通讯接口窜扰及增强通讯接口抗 静电防护功能。广泛应用在计算机控制装置、工业自动化设备、机器人、数控机床、停车场智能控制、智能 家居以太网物联网通讯、医疗仪器、电力仪表、安防数据采集控制等行业。 常用输入电压值： 3.3V/5V/9V/12V/15V/24V DC 常用输出电压值： 3.3V / 5V / 9V / 12V / 15V / 18V / 24VDC 如需其它规格,请咨询顺源科技公司 电气特性 以下数据除特殊说明外,均是在 TA=25° C, 标称输入电压, 额定输出电流时测得. 输入特性 电压范围 滤波 隔离特性 额定电压 泄漏电流 电阻 电容 输出特性 ±10% 1uF 陶瓷电容 不同电气回路之间的隔离耐压 3000 VDC 1 mA 10 9 Ohm 60 pF type. 电压精度 ( 20 MHz BW) 纹波及噪音 可持续短路时间 ±2 %. 线性电压校准 负载调节率 温度系数 一般特性 效率 开关频率 环境特性 工作温度(环境) 存储温度 降低定额值 湿度 冷却方式 体积参数 单排引脚 SIP 7Pin 封装 重量 外壳材料 ± 0.5 % max， 50 mV p-p，max. 大于 30 秒，输出具有自恢复过载短路保护功能。 (3.3 VDC output ±1 % max ) 10%~100%，± 2 % type， ± 2 % max 100%负载，± 0.02 % / °C 60% to 80% 60~125KHz，type -45° C ~ +85° C -55° C ~ +125 °C 见温度特性曲线图 ≤ 90 %, 非压缩 自然空冷 19.6 X 6.0 X 10.0 mm (0.77 X 0.23 X 0.39 英寸) 2g~3g 非传导阻燃黑塑料 设计原理图 Shenzhen Sunyuan Technologe Co.,Ltd. Page 1 of 3 DC-DC Converter 产品选型 常用规格选型举例 产品型号 输入电压 Vin(VDC) 输入电流 空载(A) 输入电流 满载(Max) 输出电压 Vout(VDC) 输出电流 (max.Ma) 满载效率 (%TYPE) VB0503S-1W 5 33 319 3.3 303 61 VB0505S-1W 23 285 5 200 70 VB0512S-1W 5 5 30 285 12 84 74 VB0515S-1W 5 26 270 15 67 75 VB1205S-1W 12 13 130 5 200 65 VB1209S-1W 12 12 14 120 9 111 70 13 120 12 84 70 7 64 5 200 65 10 63 12 84 67 VB1212S-1W VB2405S-1W 24 24 VB2412S-1W 外形尺寸及引脚描述 Pin 脚 引脚功能说明 1 + Vin 输入正 2 - Vin 输入负 空脚 3 4 - Vout 空脚 5 6 7 输出负 + Vout 输出正 空脚 温度特性曲线 Output 温度特性曲线 ( 环境温度 25 度 ) 85 0.5W 1.00W 2.00W -40 0 Shenzhen Sunyuan Technologe Co.,Ltd. 40 80 100 ℃ Page 2 of 3 DC-DC Converter 参考资料 DC-DC电源外接滤波电容选配及产品应用指南：http://www.sun-yuan.com/download/html/DownDetail_64.html Shenzhen Sunyuan Technologe Co.,Ltd. Page 3 of 3
