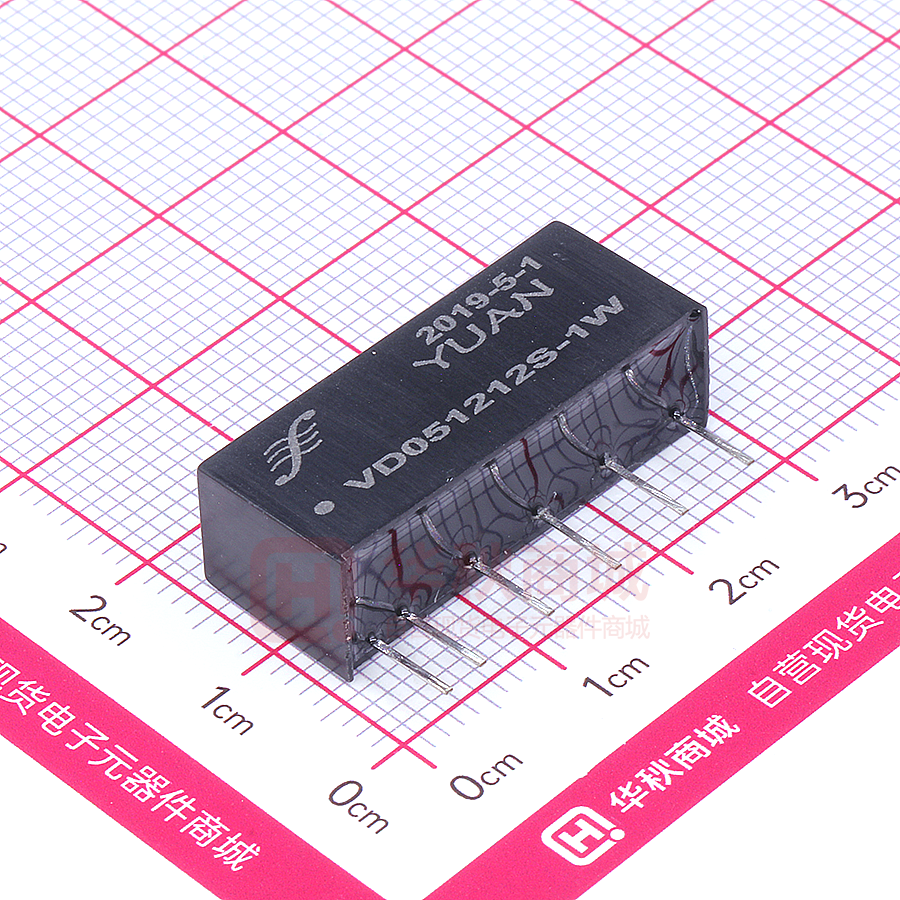

VD051212S-1W

DC-DC Converter VD 系列 宽压输入 3KVDC 双回路隔离稳压自恢复过载短路保护输出:VDXXXXS-1W VD 系列双回路 3KV 隔离输出 DC-DC 模块电源，两个输出端都具有长时间自恢复过载保护和短路保护功 能，当负载变化或空载时输出电压值变动较小，不会升高超出额定设计电压值。特别为工业现场的多路 CAN 总 线、RS232/RS485 通讯、以太网 RJ45 通讯等接口供电提供隔离电源设计，可以有效隔离地线环流干扰、抑制通讯 接口窜扰及增强通讯接口抗静电防护功能。广泛应用在计算机控制装置、工业自动化设备、机器人、数控机床、 停车场智能控制、智能家居以太网物联网通讯、医疗仪器、电力仪表、安防数据采集控制等行业。 常用输入电压值： 3.3V/5V/9V/12V/15V/24V DC 常用输出电压值： 3.3V / 5V / 9V / 12V / 15V DC 如需其它规格,请咨询顺源科技公司 电气特性 以下数据除特殊说明外,均是在 TA=25° C, 标称输入电压, 额定输出电流时测得. 输入特性 电压范围 +/- 10% 滤波 陶瓷电容 隔离特性 额定电压 不同电气回路之间的隔离耐压 3000 VDC 泄漏电流 1mA 电阻 109 Ohm 电容 60 p TYP. 输出特性 电压精度 ( 20 MHz BW) 纹波及噪音 可持续短路时间 线性电压校准 负载电压校准 温度系数 一般特性 效率 开关频率 环境特性 工作温度(环境) 存储温度 降低定额值 湿度 冷却方式 体积参数 单排引脚 SIP12 Pin 封装 重量 外壳材料 ±2 %. 50 mV p-p，Max. 大于 30 秒，输出具有自恢复过载短路保护功能。 ± 1.2 % / 1.0 % of Vin ± 8 %. load = 20 ~ 100 % ± 0.02 % / °C 70% to 85 % 80~120KHz，type -45° C ~ +85° C -55° C ~ +125 °C 见温度特性曲线图 ≤ 90 %, 非压缩 自然空冷 27.4 x 8.8 x 11.0mm (1.08 x 0.35 x 0.43 英寸) 4 g~6 g 非传导阻燃黑塑料 设计原理图 Shenzhen Sunyuan Technologe Co.,Ltd. Page 1 of 4 DC-DC Converter 产品选型 常用规格选型举例 产品型号 输入电压 Vin(VDC) 输入电流 空载(mA) 输入电流 满载(mA) 两路输出电压 Vout(VDC) 输出电流 (max.mA) 满载效率 (%TYPE) VD050505S-W2 5 10 66 5/5 20/20 70 VD120505S-W2 12 10 27 5/5 20/20 71 VD240505S-W2 24 8 14 5/5 20/20 71 VD050505S-W5 5 25 165 5/5 50/50 71 VD120505S-W5 12 16 66 5/5 50/50 73 VD240505S-W5 24 9 35 5/5 50/50 72 VD050303S-1W 5 35 505 3.3/3.3 150/150 70 VD050505S-1W 5 30 317 5/5 100/100 70 VD050909S-1W 5 28 312 9/9 55/55 73 VD051212S-1W 5 26 312 12/12 42/42 74 VD120303S-1W 12 19 137 3.3/3.3 150/150 71 VD120505S-1W 12 16 130 5/5 100/100 74 VD120909S-1W 12 16 126 9/9 55/55 76 VD121212S-1W 12 15 123 12/12 42/42 68 VD121515S-1W 12 13 123 15/15 34/34 70 VD240303S-1W 24 12 67 3.3/3.3 150/150 72 VD240505S-1W 24 10 64 5/5 100/100 75 VD240909S-1W 24 9 63 9/9 55/55 72 VD241212S-1W 24 8 63 12/12 42/42 74 VD241515S-1W 24 7 62 15/15 34/34 70 VD050303S-2W 5 50 625 3.3/3.3 300/300 70 VD050505S-2W 5 46 563 5/5 200/200 71 VD050909S-2W VD051212S-2W 5 5 42 38 588 571 9/9 12/12 100/100 83/83 68 70 VD051515S-2W 5 35 562 15/15 67/67 71 VD120505S-2W 12 25 249 5/5 200/200 71 VD120909S-2W VD121212S-2W 12 12 23 21 245 238 9/9 12/12 100/100 83/83 70 70 VD121515S-2W 12 18 238 15/15 67/67 70 VD240505S-2W 24 12 124 5/5 200/200 75 VD240909S-2W 24 10 123 9/9 100/100 72 VD241212S-2W 24 9 121 12/12 83/83 72 VD241515S-2W 24 8 119 15/15 67/67 72 Shenzhen Sunyuan Technologe Co.,Ltd. Page 2 of 4 DC-DC Converter 外形尺寸及引脚描述 Pin 引脚 引脚功能说明 1 + Vin 输入正 2 - Vin 输入负 空脚 3 - 4 Vout1 输出 1 负 空脚 5 + 6 Vout1 输出 1 正 空脚 7 - 8 Vout2 输出 2 负 空脚 9 + 10 Vout2 输出 2 正 温度特性曲线 Output 温度特性曲线 ( 环境温度 25 度 ) 85 1.00W /2.00W -40 0 Shenzhen Sunyuan Technologe Co.,Ltd. 40 80 100 ℃ Page 3 of 4 DC-DC Converter 参考资料 DC-DC电源外接滤波电容选配及产品应用指南：http://www.sun-yuan.com/download/html/DownDetail_64.html Shenzhen Sunyuan Technologe Co.,Ltd. Page 4 of 4
