DC-DC
YUAN

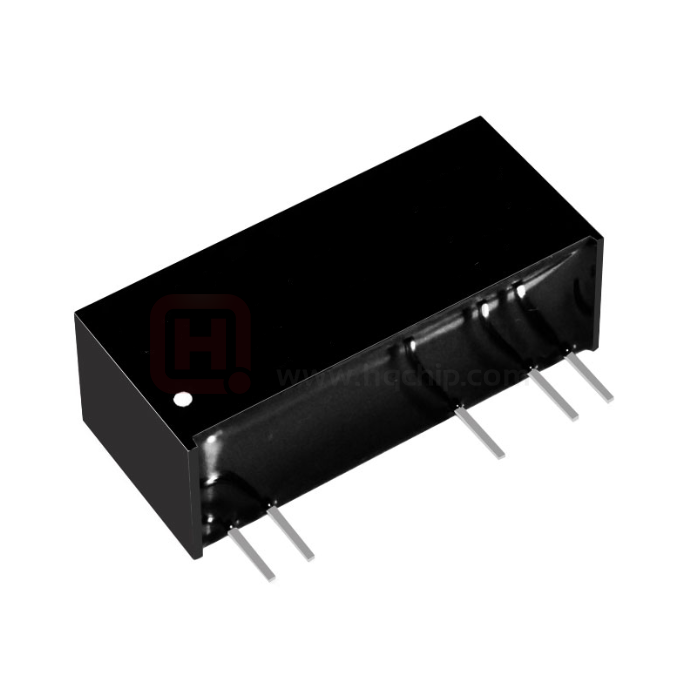

IAS 系列
3KVD 隔离
IAxxxxS-xW
CONVERTER
0.2W—2W 带自恢复短路保护稳压双输出 SIP10 脚封装
输入电压
3.3V/5V/9V/12V/15V/24V DC
输出电压
(+/-)3.3V/5V/9V/12V/15VDC
如需其它规格,请咨询顺源科技公司
电气特性
以下数据除特殊说明外,均是在 TA=25° C, 标称输入电压, 额定输出电流时测得.
输入特性
电压范围
滤波
+/- 10%
陶瓷电容
隔离特性
1000 VAC
1mA
109 Ohm
60 p TYP.
额定电压
泄漏电流
电阻
电容
输出特性
电压精度
( 20 MHz BW) 纹波及噪音
可持续短路时间
线性电压校准
负载电压校准
温度系数
+/- 2 %, max.
50 mV p-p,
输出具有过载和短路保护功能(>20s)
+/- 1.2 % / 1.0 % of Vin
+/- 8 %. load = 20 ~ 100 %
+/- 0.02 % / °C
一般特性
效率
开关频率
工作温度(环境)
存储温度
降低定额值
湿度
冷却方式
60% to 80 %
60~ 125KHz
- 40° C to + 85° C
- 55 °C to + 125 °C
见温度特性曲线图
≤ 90 %, 非压缩
自然空冷
体积特性
SIP 封装尺寸
1W, 2W:27.4 x 8.8 x 11.0mm
1.08 x 0.35 x 0.43 英寸
重量
外壳材料
2 g~6 g
非传导阻燃黑塑料
产品检测数据及型号举例
(以下数据是产品在连续满负载老化 8 小时后检测参考值)
产品型号
输入电压
Vin(VDC)
输入电流
空载(mA)
输入电流
满载(mA)
输出电压
Vout(VDC)
输出电流
(max.mA)
满载效率
(%TYPE)
IA0505S-W2
5
10
66
+/-5
+/-20
60
IA1205S-W2
12
10
27
+/-5
+/-20
61
IA2405S-W2
24
10
14
+/-5
+/-20
61
IA0505S-W5
5
25
165
+/-5
+/-50
61
IA1205S-W5
12
16
66
+/-5
+/-50
63
Shenzhen Sunyuan Technology Co., Ltd.
DC-DC
YUAN
CONVERTER
产品型号
输入电压
Vin(VDC)
输入电流
空载(mA)
输入电流
满载(mA)
输出电压
Vout(VDC)
输出电流
(max.mA)
满载效率
(%TYPE)
IA2405S-W5
24
12
35
+/-5
+/-100
62
IA0503S-1W
5
35
505
+/-3.3
+/-150
60
IA0505S-1W
5
30
317
+/-5
+/-100
63
IA0512S-1W
5
28
312
+/-12
+/-42
64
IA1203S-1W
12
19
137
+/-3.3
+/-150
61
IA1205S-1W
12
16
130
+/-5
+/-100
64
IA1209S-1W
12
16
126
+/-9
+/-55
66
IA1212S-1W
12
15
123
+/-12
+/-42
68
IA1215S-1W
12
13
123
+/-15
+/-34
68
IA2403S-1W
24
12
67
+/-.3
+/-150
62
IA2405S-1W
24
10
64
+/-5
+/-100
65
IA2409S-1W
24
9
63
+/-9
+/-55
66
IA2412S-1W
24
8
63
+/-12
+/-42
66
IA2415S-1W
24
7
62
+/-15
+/-34
67
IA0503S-2W
5
50
645
+/-3.3
+/-300
62
IA0505S-2W
5
46
579
+/-5
+/-200
69
IA0509S-2W
IA0512S-2W
5
5
42
38
606
588
+/-9
+/-12
+/-100
+/-83
66
68
IA0515S-2W
5
35
579
+/-15
+/-67
69
IA1205S-2W
12
25
256
+/-5
+/-200
65
IA1209S-2W
IA1212S-2W
12
12
23
21
253
245
+/-9
+/-12
+/-100
+/-83
66
68
IA1215S-2W
12
18
240
+/-15
+/-67
68
IA2405S-2W
24
12
128
+/-5
+/-200
65
IA2409S-2W
24
10
126
+/-9
+/-100
66
IA2412S-2W
24
9
124
+/-12
+/-83
67
IA2415S-2W
24
8
123
+/-15
+/-67
68
外形及 PCB 布板参考尺寸
Shenzhen Sunyuan Technology Co., Ltd.
(产品设计与规格如有更改,恕不另行通知)
DC-DC
YUAN
Pin 引脚
引脚功能说明
1
+
Vin
输入正
2
-
Vin
输入负
3~6
空脚
7
+
Vout
8
输出正
空脚
9
-
Vout
输出负
10
0
0V
输出零点
温度特性曲线和引脚描述
Output
温度特性曲线 ( 环境温度 25 度 )
85
1.00W
/2.00W
-40
Shenzhen Sunyuan Technology Co., Ltd.
0
CONVERTER
40
80
100℃
YUAN
Shenzhen Sunyuan Technology Co., Ltd.
