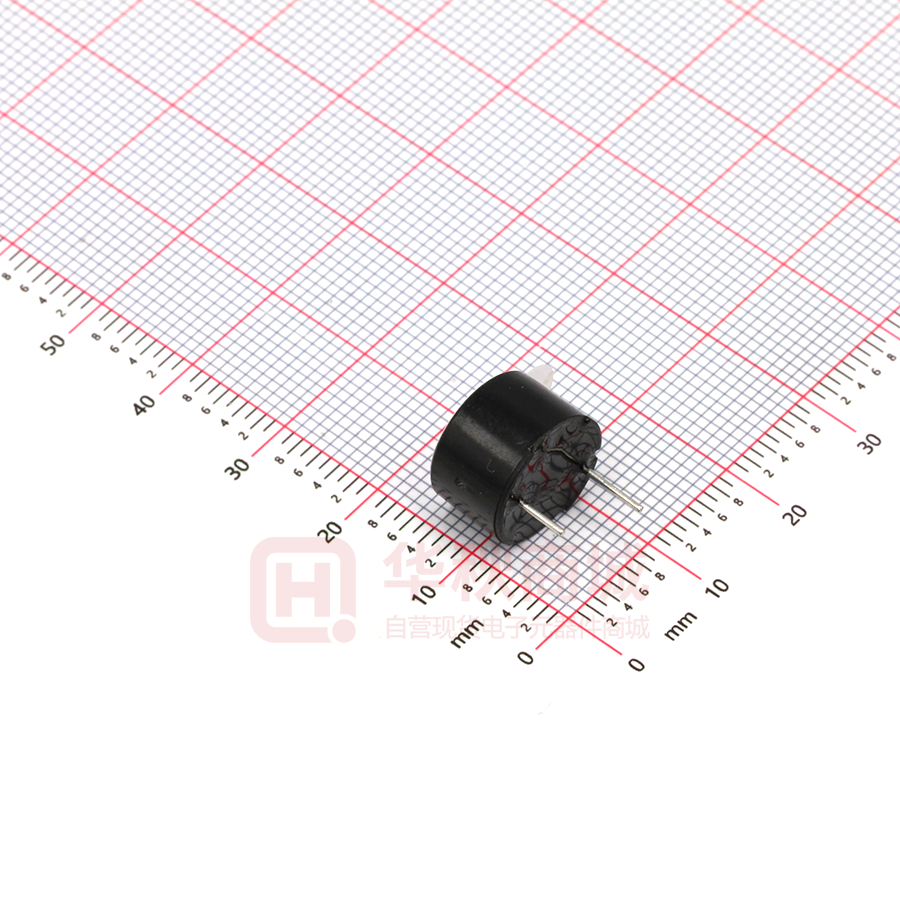

HMB1275-03B

江苏华能电子有限公司 JIANGSU HUAWHA ELECTRONICS CO.,LTD 产 品 规 格 书 PRODUCT SPECIFICATION 客户名称 CUSTOMER： 产品型号 MODEL： HMB1275-03B 客户型号 USER’S MODEL：____________ 期 DATE： 日 2019-12-12 江苏华能电子有限公司 客户回签 HUAWHA CUSTOMER SERVE RATITY CUSTOMER RATIGY 拟制 REPORT 唐华萍 审核 批准 CHECKED APPROVED 周萍 张长华 检验 TEST 审核 批准 CHECKED APPROVED 江苏华能电子有限公司 JIANGSU HUAWHA ELECTRONICS CO.,LTD 地址：江苏省泰州市兴化市陈堡镇工业园区 ADD:Chenbao Industrial Park, Chenbao Town, Xinghua,Taizhou City, Jiangsu China. 电话 TEL:0523-83710666 传真 FAX:0523-83724866 网址：www.huawha.com 邮箱：hndz-wwj@huawha.com 江苏华能电子有限公司 JIANGSU HUAWHA ELECTRONICS CO.,LTD 1.基本规格/General specification 项目/Item 规格/Spec 1 额定电压 Rated voltage 3VDC 2 工作电压 Operation voltage 1.5~4.5VDC 3 声压 Sound Pressure Level=SPL Min 85dB 4 电流 current Max30mA 5 振荡频率 Oscillation frequency 6 工作温度范围 Operating Temperature -20～+70℃ 7 保存温度范围 Storage temperature -40～+85℃ 8 外部尺寸 Externals size （mm） φ12*H7.5 9 重量 Mass 1.8g 10 材质 Housing Material PBT 条件/Condition 测试环境：标准状态，标准驱动电路， 额定电压 测试距离：0.1m Standard State,Standard Drive Circuit. Rated voltage,Distance at 0.1m 2700±100Hz 参阅附图 Refer to the attached drawing 2.电气和声学测试条件/Electrical And Acoustical Measuring Condition 驱动电路/Recommended Driving Circuit 设置 Recommended Setting Resonant frequency, 1/2 duty cycle. Square wave. Signal amplitude should be large enough tosaturate the transistor. SM-1641 FUNC TION GENERATOR 信号发生仪 Amplifier 放大器 Mic. dB Buzzer Power 电源 SPL 40 cm 10cm 测试示意图 江苏华能电子有限公司 JIANGSU HUAWHA ELECTRONICS CO.,LTD 3.可靠性测试/Reliability Test 1 项目 ITEM 测试方法 TEST 高温试验 在+80℃±2℃储存温度下存放 96 小时，恢复 2 小时后测试 High Temperature Test After being placed in a chamber with +80±2℃ for 96 hours and then being placed in normal condition for 2 hours 2 低温试验 在-20℃±2℃储存温度下存放 96 小时，恢复 2 小时后测试 Low Temperature Test After being placed in a chamber with -20±2℃ for 96 hours and then being placed in normal condition for 2 hours 3 恒定湿热试验 Humidity Test 4 温度变化试验 Temperature Cycle Test 5 振动试验 Vibration Test 6 跌落试验 70cm 高自由掉落到 40mm 的木板上，每个方向三次 Drop Test Drop on a hard wood board of 40mm thick，any directions, three times, at the height of 70cm 7 8 插针的抗拉强度试验 插针承受 1.0kg 拉力，负荷时间 5s Terminal Strength Pulling Test The force 5 seconds of 1.0kg is applied to each terminal. 可焊性试验 焊锡温度 255±5℃，浸润时间为 3±0.5s，试验后目测产品情况 Solder ability Test Lead terminals are immersed in rosin for 5 seconds and then immersed in solder bath of 255±5℃ for 3±0.5 seconds. 9 回流焊测试 Soldering Test 江苏华能电子有限公司 JIANGSU HUAWHA ELECTRONICS CO.,LTD 4.尺寸图 Dimension *Unit: mm; Tolerance: ±0.3mm Except Specified *Housing Material: Black PBT 5.频率响应/Frequency Response 90DB 30MA 85DB 1.5 3Vo-p 50% duty Square wave,10cm 3 4.5 VDC 江苏华能电子有限公司 JIANGSU HUAWHA ELECTRONICS CO.,LTD 5.包装 picking QTY:100PCS QTY:1000PCS QTY:5000PCS SIZE:50*42*27cm
