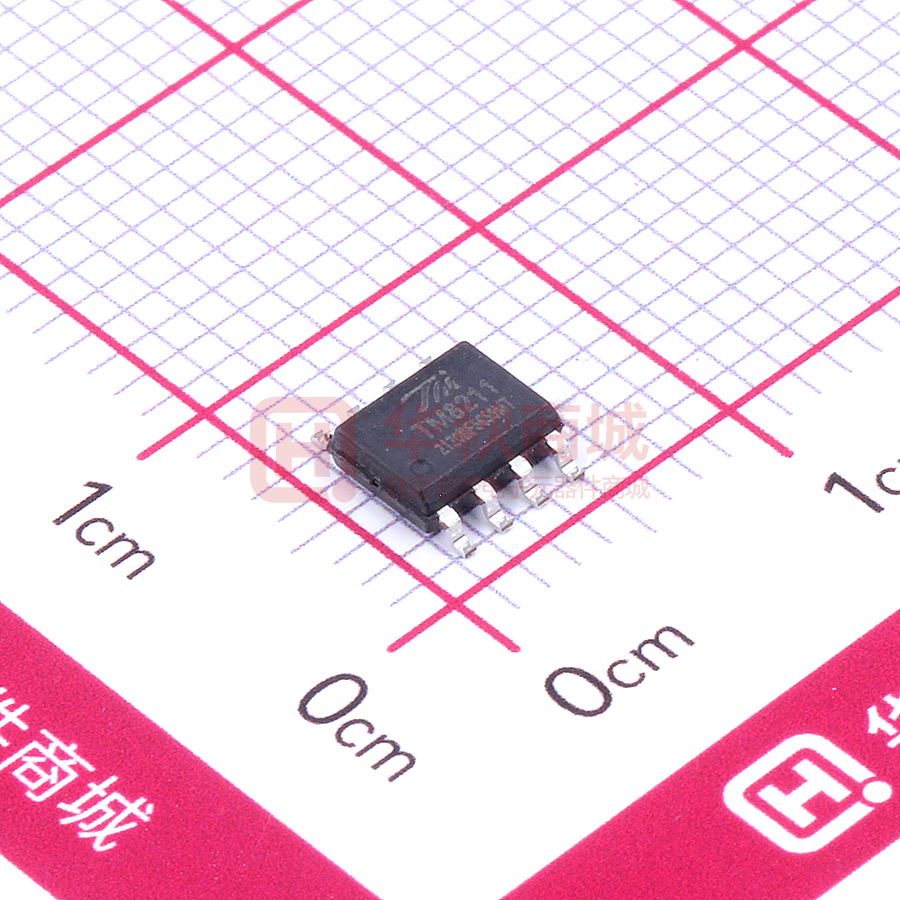

TM8211

16 位数字模拟转换器 TM8211 一、特性描述 TM8211采用双通道16位数值模拟转换器(DAC)，可广泛应用于数字音频、多媒体系统。芯片采用CMOS 工艺设计，其内部架构巧妙地构建在R-2R电阻梯形网络上，确保了在全电源电压域内实现16bit的动态范围。 TM8211可通过采用数字串行总线数据输入，极大地提高了数据传输效率与灵活性，其内置的加速R-2R网络 设计，为音频信号提供了高达8倍过采样的处理能力，显著增强音频信号的清晰度和保真度。TM8211支持较 宽 范 围 的 采 样 频 率 ，高 度 兼 容 PT8211、 TDA1311芯 片 ， 在 数 据 格 式 上 ， TM8211输 入 采 用 LSBJ (Least Significant Bit Justified )格式，同时数字编码格式采用MSB在前的补码格式，优化了与外部数字系统 的集成过程。其TM8211以出色的性能、广泛的兼容性和灵活的接口设计，本产品性能优良，质量可靠。 二、功能特点        CMOS 技术 支持3.3V 总线输入电平 超低功耗设计 集成化双通道输出 16位高精度动态范围 两输出通道间无相移 封装：SOP8 三、内部功能框图 1 2 3 5 4 BCK 数 WS DIN 据 锁 存 16bit R-2R 电阻 网络 + - RCH 8 + LCH 6 VDD GND 电源与 基准电压源 1 ©Titan Micro Electronics www.titanmec.com V1.3 16 位数字模拟转换器 TM8211 四、管脚排列 五、管脚功能 管脚功能 输入\输出 功能描述 管脚号 BCK WS DIN GND VDD LCH NC RCH I I I O O 串行位时钟 通道选择 数据输出 电源地 电源正 左通道输出 悬空脚 右通道输出 1 2 3 4 5 6 7 8 集成电路系静电敏感器件，在干燥季节或者干燥环境使用容易产生大量静电，静电 放电可能会损坏集成电路，天微电子建议采取一切适当的集成电路预防处理措施，不正 当的操作焊接，可能会造成ESD损坏或者性能下降，芯片无法正常工作。 六、通讯描述 TM8211 采用LSBJ串行数据输入，在BCK的上升沿，DIN输入的有效数据将被移位到输入寄存器中，当输 入的数据长度大于16bit时，从LSB开始的16bit数据有效，多余的数据位被舍弃。BCK的时钟频率可达20MHZ， 并且在48KHZ WS的时钟频率下支持8倍过采样。左右通道的数据采用分时方式输入，输入信号的格式和时序 如下图所示： 图1 信号输入格式 2 ©Titan Micro Electronics www.titanmec.com V1.3 16 位数字模拟转换器 TM8211 图2 信号输入时序 数据输入端DIN的数据输入必须在2秒内完成，同时最高有效为（MSB）必须在前。当通道选择时钟（WS） 处于低电平时，DIN输入的数据切换到右输入寄存器，相反当通道选择时钟（WS）处于高平时，DIN输入的 数据切换到左输入寄存器。在两个通道的输入寄存器数据输入完成后数据传输给DAC用于建立两个通道的相 位移出。DAC的输出是通过一组16bit R-2R形式的T形电阻网络实现，该信号通过芯片内部的缓冲运算放大 器来推动左右通道（RCH\LCH）输出。 七、性能参数 1、极限参数 参数 符号 范围 电源电压 VDD -0.3~7.0 V 工作温度 Topr -40~+85 ℃ 贮存温度 Tstg -65~+150 ℃ 2、直流参数 （测试条件: 非特别标明情况下Ta=25°C, VDD=5.0V） 参数 符号 条件 单位 最小 典型 最大 单位 电源电压 VDD THD
