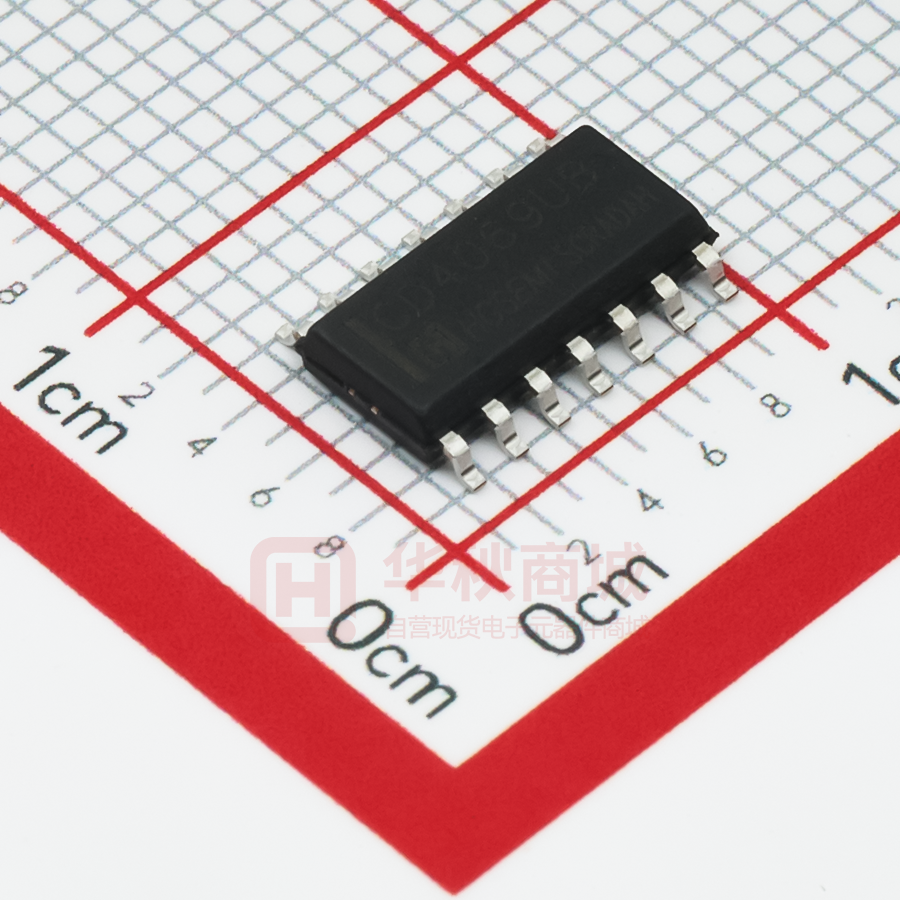

CD4069UBM/TR

CD4017 5 阶 Johnson 译码计数器 1、 概述 CD4017 是一个 5 阶 Johnson 译码计数器，具有 10 个译码输出端，CLOCK、RE、INH 输入端， 时钟输入端的斯密特触发器具有脉冲整形功能，对输入时钟脉冲上升和下降时间无限制。INH 为 低电平时，计数器在时钟上升沿计数；反之，计数功能无效。RE 为高电平时，计数器清零。其主 要特点如下： ● 全静态工作 ● 5V、10V、15V 参数标准范围 ● 标准的对称输出特性 ● 工作在工业级标准温度范围内（-40~85℃） ● 100%测试的静态电流在 20V ● 封装形式：DIP16/SOP16/TSSOP16 2、功能框图及引脚说明 2.1、功能框图 图 1 功能框图 http://www.hgsemi.com.cn 1 2018 AUG CD4017 图 2 逻辑符号 图 3 逻辑图 http://www.hgsemi.com.cn 2 2018 AUG CD4017 2.2、引脚排列图 图 4 管脚排列图 2.3、引脚说明 引脚 符 号 功 能 引脚 符号 功能 1 Q5 译码输出端 9 Q8 译码输出端 2 Q1 译码输出端 10 Q4 译码输出端 3 Q0 译码输出端 11 Q9 译码输出端 4 Q2 译码输出端 12 CARRY OUT 进位输出端 5 Q6 译码输出端 13 CLOCK INHIBIT 时钟抑制 6 Q7 译码输出端 14 CLOCK 时钟 7 Q3 译码输出端 15 RESET 复位 8 VSS 地 16 VDD 电源 2.4、功能说明（真值表、时序图） RESET CLOCK CLOCK INHIBIT 功能 H X X Q0=CARRY OUT=H；Q0-Q9=L L H ↓ 计数器进位 L ↑ L 计数器进位 L L X 没有变化 L X H 没有变化 L H ↑ 没有变化 L ↓ L 没有变化 注：H 为高电平电压，L 为低电平电压，X 为忽略不计，↑为上升沿，↓下降沿 http://www.hgsemi.com.cn 3 2018 AUG CD4017 图 5 时序图 3、电特性 3.1、极限参数 除非另有规定，Tamb=25℃ 参 数 名 称 符号 电源电压 VDD 输入电压 额 定 值 单位 -0.5~20 V VI -0.5~VDD+0.5 V 输入输出电流 ±I ±10 mA 功耗 PD 500 mW 输出功耗 P 100 mW 工作环境温度 Tamb -40~+85 ℃ 贮存温度 Tstg -65~+150 ℃ 焊接温度 TL http://www.hgsemi.com.cn 条 件 Tamb = -40 to +85℃ 10 秒 4 DIP 封装电路 245 SOP 封装电路 250 ℃ 2018 AUG CD4017 3.2、推荐使用条件 （除非另有规定，Tamb=25℃） VDD 参 数 名 称 （V） 工作电压 抑制时钟设置时间 TS 脉冲宽度，TW 时钟输入频率，fCL 复位脉宽 tRW 复位清除时间 trem 时钟上升/下降时间，trCL,tfCL 3.3、直流电气特性 参数名称 输出高电平电压 输入低电平 输入高电平 最大 单 位 3 18 V 230 100 70 200 90 60 ns ns 2.5 5 5.5 MHz 260 110 60 400 280 150 ns ns 无限制 （除非另有规定，VSS=0V，Tamb=-40℃。） 符号 静态电流（最大） IDD 输出低电平电压 5 10 15 5 10 15 5 10 15 5 10 15 5 10 15 5 10 15 最小 VOL VOH VIL VIH http://www.hgsemi.com.cn 测 试 条 件 VI=VSS 或 VDD；IO=0 VI=VSS 或 VDD， ∣IO∣
