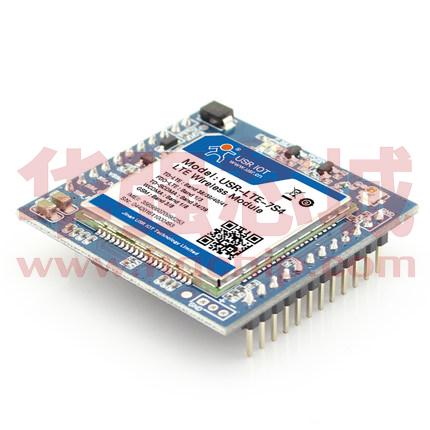

USR-LTE-7S4

有人物联网—4G 模块系列 USR-LTE-7S4 规格书 济南有人物联网技术有限公司 有人在认真做事！ 客户支持中心：h.usr.cn USR-LTE-7S4 产品特性  5 模 12 频：移动、联通、电信 4G 高速接入，同时支持移动、联通 3G 和 2G 接入；  基于嵌入式 Linux 系统开发，具有高度的可靠性；  支持 RNDIS 远程网络驱动接口，电脑可以通过 USB 连接该设备访问互联网；  支持 4 个网络连接同时在线，支持 TCP 和 UDP；  每路连接支持 10KB 串口数据缓存，连接异常时可选择缓存数据不丢失；  支持发送注册包/心跳包数据；  支持远程短信设置模块参数；  支持多种工作模式：网络透传模式、HTTPD 模式；  支持基本指令集；  支持套接字分发协议，可以向不同 Socket 发送数据；  支持 FTP 他更新协议，方便客户设备远程更新；  支持 FTP 自更新协议，保持固件最新状态；  支持简单指令发送中文/英文短信，避免了 PDU 发送中文短信复杂难用；  支持类 RFC2217 功能，可从网络动态修改模块的串口参数；  引脚兼容我司 7S3 和 7S2 模块，用户可直接进行替换； 产品介绍  USR-LTE-7S4 是一款体积小巧，功能丰富的 M2M 产品，适用于移动、联通、电信 4G 和移动、联通 3G 和 2G 网络制式。以“透传”作 为功能核心，高度易用性，用户可方便快速的集成于自己的系统中。该模块软件功能完善，覆盖绝大多数常规应用场景，用户只需通过简单 的设置，即可实现串口到网络的双向数据透明传输。并且支持自定义注册包，心跳包功能，支持 4 路 Socket 连接，并支持透传云接入。具 有高速率，低延时的特点，并且支持 FTP 他升级协议和 FTP 自升级协议。  USR-LTE-7S4 引脚兼容我司 2G 产品 7S2 和 7S3，用户可直接进行替换，从而实现通讯速率的大幅提升，在硬件上我们设计有硬件看 门狗，保证产品长时间工作的稳定性。 产品规格 无线参数 制式标准 发射功率 TD-LTE 频段标准 TD-LTE Band 38/39/40/41 FDD-LTE FDD-LTE Band 1/3 WCDMA WCDMA Band 1/8 TD-SCDMA TD-SCDMA Band 34/39 GSM/GPRS/EDGE GSM/GPRS/EDGE Band 3/8 TD-LTE 3GPP R9 CAT4 下行 150 Mbps，上行 50 Mbps TD-LTE +23dBm(Power class 3) FDD-LTE +23dBm(Power class 3) FDD-LTE 3GPP R9 CAT4 下行 150 Mbps，上行 50 Mbps WCDMA +23dBm(Power class 3) WCDMA HSPA+ 下行 21 Mbps 上行 5.76 Mbps TD-SCDMA +24dBm(Power class 2) TD-SCDMA 3GPP R9 下行 2.8 Mbps 上行 2.2 Mbps GSM Band8 +33dBm(Power class 4) GSM/GPRS/EDGE MAX:下行 384 kbps 上行 128 kbps GSM Band3 +30dBm(Power class 1) 功能 技术规范 串口 端口数 TTL*1 网络协议 TCP Client、UDP Client、DNS、HTTPD Client、FTP 标准 3.3V TTL:RX/TX 网络缓存 发送 10Kbyte，接收 10Kbyte 数据位 5bit，6bit ，7bit，8bit 1 客户支持中心：h.usr.cn USR-LTE-7S4 断线缓存 4 x10K 字节（每条链路 10K 字节） 停止位 1bit，2bit 连接数量 4 路连接 校验位 None，Even，Odd 注册包 ICCID/IMEI/透传云/自定义 波特率 300～460.8K 心跳包 网络心跳/串口心跳 缓存 RX:10Kbyte，TX: 10Kbyte FTP 升级 自升级/他升级 套接字分发 支持 USB 接口 USB2.0 从机 电源 设备端口 VCC 5.0V～16.0V SIM 卡 1.8V/3V(内置卡槽) 工作电流 平均 74mA /最大 147mA/12V 天线 IPEX 座 电源接口类型 引脚 软件 电源防护 防反接 USR-VOCM Windows 2000 或更高（32 位/64 位） 配置方式 上位机设置软件，串口指令，短信指令，网络指令 机械结构 模块尺寸 产品尺寸 2 44.4*41.8*12.8(L*W*H) 工作环境 工作温度 -20℃～70℃ 储存温度 -40～125℃ 储存湿度 5%～95% RH(无凝露) 客户支持中心：h.usr.cn USR-LTE-7S4 相关产品信息 3G/4G 模块 所属系列 USR-G301c USR-G401t 3G USR-G402tf USR-LTE-7S4 4G 硬件规格 电源 VDD 3.8V～4.2V 3.8V～4.2V 5V～16V 306mA 556mA 平均电流 74mA@12V，峰值 电流 147mA@12V - Band 38/39 Band 38/39/40/41 Band 38/39/40/41 - - Band 1/3 Band 1/3 230mA @-75dBm 600mA@-102dBm TD-LTE FDD-LTE 工作电流(功耗) 3.8V～4.2V 频段信息 WCDMA - - Band 1/8 Band 1/8 CDMA2000 CDMA1X/ 1xEV-DO rel.0/ 1xEV-DO rev. A：800 MHz - - - TD-SCDMA - Band 34/39 Band 34/39 Band 34/39 Band 2/3/8 Band 3/8 Band 3/8 下行速率 150Mbps 上行速率 50Mbps 下行 150 Mbps 上行 50 Mbps 下行 150 Mbps 下行 150Mbps GSM/GPRS/EDGE 技术规范 TD-LTE - 上行 50 Mbps FDD-LTE - - 下行 150Mbps 上行 50Mbps WCDMA - - 下行速率 21Mbps 上行速率 5.76Mbps CDMA2000 下行：3.1Mbps 上行：1.8Mbps - - - TD-SCDMA - 下行速率 2.8Mbps 上行速率 2.2Mbps 下行速率 2.8 Mbps 上行速率 2.2 Mbps 下行速率 2.8 Mbps GSM - 下行速率 384kbps 上行速率 128kbps 下行速率 384kbps 上行速率 128kbps 下行速率 384kbps TD-LTE Band 38/39/40/41 - 23dBm(Power class 3) 23dBm(Power class 3) 23dBm(Power class 3) FDD-LTE Band 1/3 - - 23dBm(Power class 3) 23dBm(Power class 3) WCDMA Band 1/8 - - 23dBm(Power class 3) 23dBm(Power class 3) TD-SCDMA Band 34/39 - 24dBm(Power class 2) 24dBm(Power class 2) 24dBm(Power class 2) GSM Band 8 - 33dBm(Power class 4) 33dBm(Power class 4) 33dBm(Power class 4) GSM Band 3 - 30dBm(Power class 1) 30dBm(Power class 1) 30dBm(Power class 1) 串口数量 TTL*1 0 0 TTL*1 串口引脚 TX/RX - - 3.3V TTL:TX/RX 8 - - 5，6，7，8 上行 50Mbps 下行速率 21Mbps 上行速率 5.76Mbps 上行速率 2.2 Mbps 上行速率 128kbps 功率等级 串口规格 数据位（bit） 停止位（bit） 检验位 波特率（bps） 1 - - 1，2 NONE - - NONE,ODD,EVEN 115200 - - 300～230.4K 1.8V/3V（外置） 1.8V/3V（外置） 1.8V/3V（外置） 1.8V/3V（内置卡槽） USB 2.0 USB 2.0 USB 2.0 USB 2.0（从） 硬件接口 SIM/USIM 卡 USB 协议 其他 3 客户支持中心：h.usr.cn USR-LTE-7S4 状态指示灯     尺寸（mm） 50.9x 32.0x3.5 (L*W*H) 51.0x30.0x5.15 (L*W*H) 30.0x30.0x3.5（LCC） 51.0x30.0x5.15（MPCIE） (L*W*H) 44.4*41.8*12.8 (L*W*H) 工作温度 -30℃～70℃ -20℃～+70℃ 存储温度 -40℃～85℃ 工作湿度 5%～95% 存储湿度 1%～95% 软件功能 基本功能 域名解析 DNS  语音电话      支持硬 PCM 语音 -   简单透传方式 - - -  HTTP 协议传输 - - -  类 RFC2217 - - -  TCP Client 数量 - - - 4个 网络发送缓存 - - - 10K byte 网络接收缓存 - - - 10K byte 串口发送缓存 - - - 10K byte 串口接收缓存 - - - 10K byte 串口打包机制 - - - 打包时间：50ms，可设置 打包长度：1024 字节，可 设置 虚拟串口软件 - - -  透传云软件 - - -  参数设置软件 - - -  短信 参数设置方式 AT 指令 透传性能 配套软件 可靠性 安规认证 Pending 订购及售后 天猫旗舰店： http://detail.tmall.com/item.htm?id=540412354139 官方淘宝店： http://item.taobao.com/item.htm?id=540413762268 客户支持中心： http://h.usr.cn/ 官方网址： http://www.usr.cn/ 4
