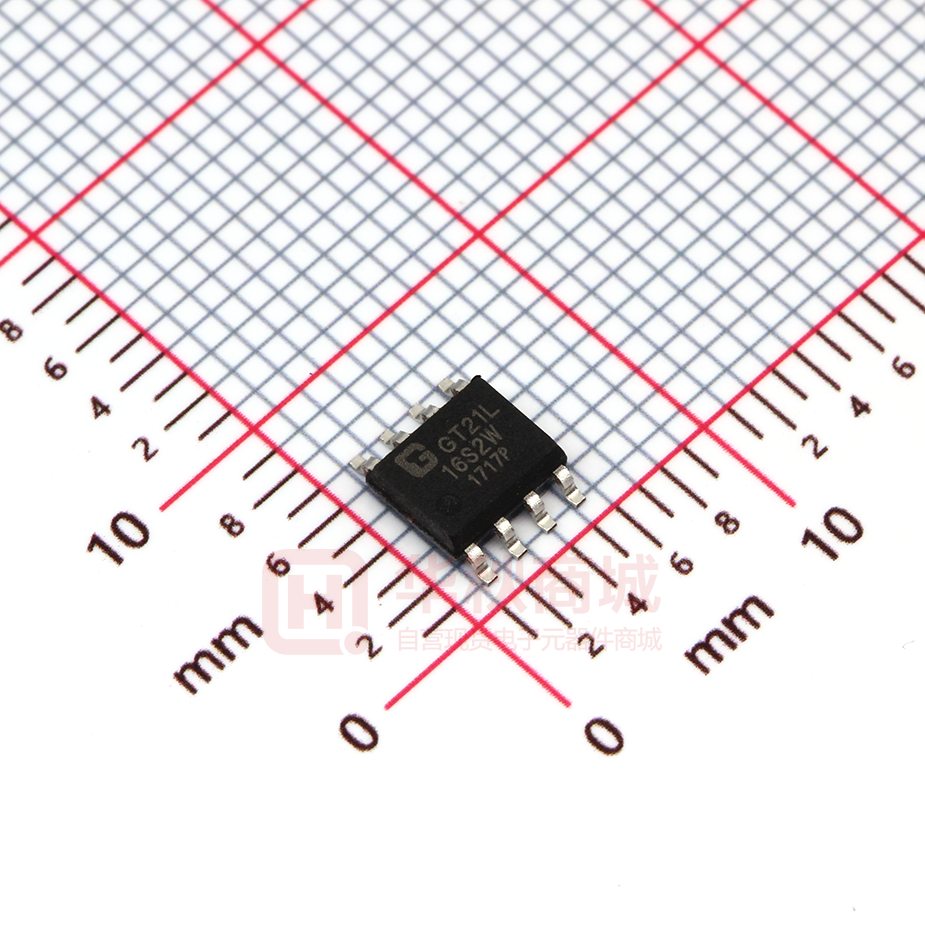

GT21L16S2W

厂商：
GENITOP(上海高通)
封装：
SOP8_150MIL
描述：
标准点阵汉字库芯片

数据手册：

下载GT21L16S2W.pdf

立即购买

数据手册
价格&库存

GT21L16S2W 数据手册

上海高通半导体有限公司 GT21L16S2W 标准点阵汉字库芯片 GT21L16S2W 标准点阵汉字库芯片 V1.1 2015-5 1 www.genitop.com 上海高通半导体有限公司 GT21L16S2W 标准点阵汉字库芯片版本修订记录版本号修改内容日期 15x16 点汉字算法部分 2010-07 8X16 点国标扩展字符 2010-07 8X16 点国标扩展字符起始地址 2010-07 6X12 点国标扩展字符 2010-07 6X12 点国标扩展字符起始地址 2010-07 V36 内容没有变动。 2010-08 V37 字型样张修改，输入法删除，修改内容表 2012-02 V37I_A DATASHEET 格式修改 2012-07 V37I_B DATASHEET 格式修改 2015-05 V35 备注 2 www.genitop.com 上海高通半导体有限公司 GT21L16S2W 标准点阵汉字库芯片目录 1 概述 ............................................................................................................................................................. 4 1.1 芯片特点 .............................................................................................................................................................................. 4 1.2 芯片内容 .............................................................................................................................................................................. 5 1.3 字型样张 .............................................................................................................................................................................. 6 1.3.1 汉字字符 ............................................................................................................................................................................ 6 1.3.2 其它点阵字符 ................................................................................................................................................................... 7 2 操作指令 ................................................................................................................................................... 10 2.1 Instruction Parameter(指令参数)......................................................................................................................................... 10 2.2 Read Data Bytes（一般读取） ........................................................................................................................................... 10 2.3 Read Data Bytes at Higher Speed（快速读取点阵数据） ................................................................................................. 11 3 引脚描述与电路连接................................................................................................................................ 12 3.1 引脚配置 ............................................................................................................................................................................ 12 3.2 引脚描述 ............................................................................................................................................................................ 12 3.3 SPI 接口与主机接口参考电路示意图 ............................................................................................................................... 14 4 电气特性 ................................................................................................................................................... 15 4.1 绝对最大额定值................................................................................................................................................................. 15 4.2 DC 特性 ............................................................................................................................................................................... 15 4.3 AC 特性 ............................................................................................................................................................................... 15 5 封装尺寸 ................................................................................................................................................... 17 6 字库排置（横置横排）............................................................................................................................ 18 6.1 点阵排列格式 .................................................................................................................................................................... 18 6.2 15X16 点汉字排列格式 ...................................................................................................................................................... 18 6.3 16 点阵不等宽 ASCII 方头（Arial）字符排列格式......................................................................................................... 18 7 点阵数据验证（客户参考用）................................................................................................................. 20 8 附录 ............................................................................................................................................................ 21 8.1 GB2312 1 区（282 字符） ................................................................................................................................................. 21 8.2 8x16 点国际扩展字符（126 字符） .................................................................................................................................. 22 3 www.genitop.com 上海高通半导体有限公司 GT21L16S2W 标准点阵汉字库芯片 1 概述 GT21L16S2W是一款内含12x12点阵和16x16点阵的汉字库芯片，支持GB2312国标简体汉字（含有国家信标委合法授权）、ASCII字符及GB2312与UNICODE编码互转表。排列格式为横置横排。用户通过字符内码，利用本手册提供的方法计算出该字符点阵在芯片中的地址，可从该地址连续读出字符点阵信息。 1.1 芯片特点      数据总线：SPI 串行总线接口点阵排列方式：横置横排时钟频率：80MHz(max.) @3.3V 工作电压：2.7V~3.6V 电流：工作电流：12mA 待机电流：5uA    工作温度：-40℃~85℃ 封装：SOP8-A 字符集： GB2312 兼容 UNICODE  字号： 12x12、16x16 点阵 4 www.genitop.com 上海高通半导体有限公司 GT21L16S2W 标准点阵汉字库芯片 1.2 芯片内容字符集 ASCII 字符集 GB 字符集字库字号字符数字体排列方式 ASCII 5x7 96 标准 W-横置横排 ASCII 7x8 96 标准 W-横置横排 ASCII 6x12 96 标准 W-横置横排 ASCII 8x16 96 标准 W-横置横排 ASCII 12 点不等宽 96 Arial（方头） W-横置横排 ASCII 16 点不等宽 96 Arial（方头） W-横置横排 GB2312 汉字 12x12 6763 宋体 W-横置横排 16x16 6763 宋体 W-横置横排 GB2312 字符 12x12 376 宋体 W-横置横排 16x16 376 宋体 W-横置横排 12x12 126 宋体 W-横置横排 16x16 126 宋体 W-横置横排国标扩展字符 UNICODE→ GB2312 转码表 5 www.genitop.com 上海高通半导体有限公司 GT21L16S2W 标准点阵汉字库芯片 1.3 字型样张 1.3.1 汉字字符 12x12 点阵 GB2312 汉字 16x16 点阵 GB2312 汉字 6 www.genitop.com 上海高通半导体有限公司 GT21L16S2W 标准点阵汉字库芯片 1.3.2 其它点阵字符 5x7 点阵 ASCII 标准字符 7x8 点阵 ASCII 标准字符 7 www.genitop.com 上海高通半导体有限公司 GT21L16S2W 标准点阵汉字库芯片 6x12 点阵 ASCII 标准字符 8x16 点阵 ASCII 标准字符 8 www.genitop.com 上海高通半导体有限公司 GT21L16S2W 标准点阵汉字库芯片 12 点阵不等宽 ASCII 方头（Arial） 16 点阵不等宽 ASCII 方头（Arial） 9 www.genitop.com 上海高通半导体有限公司 GT21L16S2W 标准点阵汉字库芯片 2 操作指令 2.1 Instruction Parameter(指令参数) Instruction Code(One-Byte) Instruction Description READ Read Data Bytes 0000 0011 FAST_READ Read Data Bytes at Higher Speed 0000 1011 Address Bytes Dummy Bytes Data Bytes 03 h 3 — 1 to ∞ 0B h 3 1 1 to ∞ 所有对本芯片 SPI 接口的操作只有 2 个，那就是 Read Data Bytes (READ “一般读取”)和 Read Data Bytes at Higher Speed (FAST_READ “快速读取点阵数据”)。. 2.2 Read Data Bytes（一般读取） Read Data Bytes 需要用指令码来执行每一次操作。READ 指令的时序如下(图)：  首先把片选信号（CS#）变为低，紧跟着的是 1 个字节的命令字（03 h）和 3 个字节的地址和通过串行数据输入引脚（SI）移位输入，每一位在串行时钟（SCLK）上升沿被锁存。  然后该地址的字节数据通过串行数据输出引脚（SO）移位输出，每一位在串行时钟（SCLK）下降沿被移出。  读取字节数据后，则把片选信号（CS#）变为高，结束本次操作。如果片选信号（CS#）继续保持为底，则下一个地址的字节数据继续通过串行数据输出引脚（SO）移位输出。图：Read Data Bytes (READ) Instruction Sequence and Data-out sequence: 10 www.genitop.com 上海高通半导体有限公司 GT21L16S2W 标准点阵汉字库芯片 2.3 Read Data Bytes at Higher Speed（快速读取点阵数据） Read Data Bytes at Higher Speed 需要用指令码来执行操作。READ_FAST 指令的时序如下(图)：  首先把片选信号（CS#）变为低，紧跟着的是 1 个字节的命令字（0B h）和 3 个字节的地址以及一个字节 Dummy Byte 通过串行数据输入引脚（SI）移位输入，每一位在串行时钟（SCLK）上升沿被锁存。  然后该地址的字节数据通过串行数据输出引脚（SO）移位输出，每一位在串行时钟（SCLK）下降沿被移出。  如果片选信号（CS#）继续保持为底，则下一个地址的字节数据继续通过串行数据输出引脚（SO）移位输出。例：读取一个 15x16 点阵汉字需要 32Byte，则连续 32 个字节读取后结束一个汉字的点阵数据读取操作。如果不需要继续读取数据，则把片选信号（CS#）变为高，结束本次操作。图：Read Data Bytes at Higher Speed (READ_FAST) Instruction Sequence and Data-out sequence: 11 www.genitop.com 上海高通半导体有限公司 GT21L16S2W 标准点阵汉字库芯片 3 引脚描述与电路连接 3.1 引脚配置 SOP8-A 3.2 引脚描述 SOP8-A NO. 名称 I/O 描述 1 CS# I 片选输入（Chip enable input） 2 SO O 串行数据输出 (Serial data output) 3 NC 4 GND 5 SI I 串行数据输入 (Serial data input) 6 SCLK I 串行时钟输入（Serial clock input） 7 HOLD# I 总线挂起（Hold, to pause the device without） 8 VCC 悬空地(Ground) 电源(+ 3.3V Power Supply) 串行数据输出（SO）：该信号用来把数据从芯片串行输出，数据在时钟的下降沿移出。串行数据输入（SI）：该信号用来把数据从串行输入芯片，数据在时钟的上升沿移入。串行时钟输入（SCLK）：数据在时钟上升沿移入，在下降沿移出。片选输入（CS#）：所有串行数据传输开始于CS#下降沿，CS#在传输期间必须保持为低电平，在两条指令之间保持为高电平。 12 www.genitop.com 上海高通半导体有限公司 GT21L16S2W 标准点阵汉字库芯片总线挂起输入（HOLD#）：该信号用于片选信号有效期间暂停数据传输，在总线挂起期间，串行数据输出信号处于高阻态，芯片不对串行数据输入信号和串行时钟信号进行响应。当HOLD#信号变为低并且串行时钟信号（SCLK）处于低电平时，进入总线挂起状态。当HOLD#信号变为高并时串行时钟信号（SCLK）处于低电平时，结束总线挂起状态。 HOLD CONDITION ACTIVATION: CE# 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 SCLK parameter HOLD# HOLD CONDITION HOLD CONDITION 13 www.genitop.com 上海高通半导体有限公司 GT21L16S2W 标准点阵汉字库芯片 3.3 SPI 接口与主机接口参考电路示意图 SPI 与主机接口电路连接可以参考下图（#HOLD 管脚建议接 2K 电阻 3.3V 拉高）。 GT2X SPI 接口与主机接口参考电路示意图 14 www.genitop.com 上海高通半导体有限公司 GT21L16S2W 标准点阵汉字库芯片 4 电气特性 4.1 绝对最大额定值 Symbol Parameter Min. Max. Unit TOP Operating Temperature -40 85 ℃ TSTG Storage Temperature -55 125 ℃ VCC Supply Voltage -0.3 3.6 V VIN Input Voltage -0.3 VCC+0.3 V GND Power Ground -0.3 0.3 V Condition 4.2 DC 特性 Condition：TOP =-40℃ to 85℃，GND=0V Symbol Parameter IDD Min. Max. Unit VCC Supply Current(active) 12 mA ISB VCC Standby Current 5 uA VIL Input LOW Voltage -0.3 0.3VCC V VIH Input HIGH Voltage 0.7VCC VCC+0.4 V VOL Output LOW Voltage 0.4 (IOL=1.6mA) V Condition VCC=2.7~3.6V VOH Output HIGH Voltage VCC-0.2 (IOH=-100uA) ILI Input Leakage Current 0 2 uA ILO Output Leakage Current 0 2 uA V Note：IIL：Input LOW Current，IIH：Input HIGH Current， IOL：Output LOW Current，IOH：Output HIGH Current， 4.3 AC 特性 Symbol Alt. Parameter Min. Max. Unit Fc Fc Clock Frequency D.C. 80 MHz tCH tCLH Clock High Time 4 ns tCL tCLL Clock Low Time 4 ns tCLCH Clock Rise Time(peak to peak) 0.2 V/ns tCHCL Clock Fall Time (peak to peak) 0.2 V/ns CS# Active Setup Time (relative to SCLK) 5 ns CS# Not Active Hold Time (relative to SCLK) 5 ns tSLCH tCSS tCHSL tDVCH tDSU Data In Setup Time 2 ns tCHDX tDH Data In Hold Time 5 ns t CHSH CS# Active Hold Time (relative to SCLK) 5 ns t SHCH CS# Not Active Setup Time (relative to SCLK) 5 ns 20 ns t SHSL tCSH CS# Deselect Time t SHQZ tDIS Output Disable Time 6 ns t CLQV tV Clock Low to Output Valid 6 ns 15 www.genitop.com 上海高通半导体有限公司 t CLQX GT21L16S2W 标准点阵汉字库芯片 tHO Output Hold Time 0 ns t HLCH HOLD# Setup Time (relative to SCLK) 5 ns t CHHH HOLD# Hold Time (relative to SCLK) 5 ns t HHCH HOLD Setup Time (relative to SCLK) 5 ns t CHHL HOLD Hold Time (relative to SCLK) 5 ns t HHQX tLZ HOLD to Output Low-Z 9 ns t HLQZ tHZ HOLD# to Output High-Z 9 ns 16 www.genitop.com 上海高通半导体有限公司 GT21L16S2W 标准点阵汉字库芯片 5 封装尺寸封装类型封装尺寸 SOP8-A 4.90mmX3.90mm（193milX154mil） Package SOP8-A Mm inch Unit :mm A A1 A2 b C D E E1 L L1 S Min. - 0.10 1.35 0.36 0.15 4.77 5.80 3.60 0.46 0.65 0.41 0 Norm. - 0.15 1.45 0.41 0.20 4.90 5.99 3.90 0.66 1.05 0.54 5 Max. 1.75 0.20 1.55 0.51 0.25 5.03 6.20 4.00 0.86 1.25 0.67 8 Min. - 0.004 0.053 0.014 0.006 0.188 0.228 0.150 0.018 0.033 0.016 0 Norm. - 0.006 0.057 0.016 0.008 0.193 0.236 0.154 0.026 0.041 0.021 5 0.069 0.008 0.061 0.020 0.010 0.198 0.244 0.156 0.034 0.049 0.026 8 Max. 1.27 0.050 17 www.genitop.com 上海高通半导体有限公司 GT21L16S2W 标准点阵汉字库芯片 6 字库排置（横置横排） 6.1 点阵排列格式每个汉字在芯片中是以汉字点阵字模的形式存储的，每个点用一个二进制位表示，存 1 的点，当显示时可以在屏幕上显示亮点，存 0 的点，则在屏幕上不显示。点阵排列格式为横置横排：即一个字节的高位表示左面的点，低位表示右面的点，排满一行的点后再排下一行。这样把点阵信息用来直接在显示器上按上述规则显示，则将出现对应的汉字。 6.2 15X16 点汉字排列格式 15X16 点汉字的信息需要 32 个字节（BYTE 0 – BYTE 31）来表示。该 15X16 点汉字的点阵数据是横置横排的，其具体排列结构如下图： 15位空白 BYTE 0 BYTE 1 B7 B6 B5 B4 B3 B2 B1 B0 B7 B6 B5 B4 B3 B2 B1 B0 BYTE 2 BYTE 3 B7 B6 B5 B4 B3 B2 B1 B0 B7 B6 B5 B4 B3 B2 B1 B0 .......... .......... .......... 16 行 BYTE 28 BYTE 29 B7 B6 B5 B4 B3 B2 B1 B0 B7 B6 B5 B4 B3 B2 B1 B0 BYTE 30 BYTE 31 B7 B6 B5 B4 B3 B2 B1 B0 B7 B6 B5 B4 B3 B2 B1 B0 6.3 16 点阵不等宽 ASCII 方头（Arial）字符排列格式 16 点阵不等宽字符的信息需要 34 个字节（BYTE 0 – BYTE33）来表示。  存储格式由于字符是不等宽的，因此在存储格式中 BYTE0~ BYTE1 存放点阵宽度数据，BYTE2-33 存放横置横排点阵数据。具体格式见下图：点阵宽度数据 BYTE 0 BYTE 1 ASCII点阵数据 BYTE 2 B7 B6 B5 B4 B3 B2 B1 B0 B7 B6 B5 B4 B3 B2 B1 B0 B7 B6 B5 B4 B3 B2 B1 B0 .......... BYTE 33 B7 B6 B5 B4 B3 B2 B1 B0  存储结构不等宽字符的点阵存储宽度是以 BYTE 为单位取整的，根据不同字符宽度会出现相应的空白区。根 BYTE0~ BYTE1 所存放点阵的实际宽度数据，可以对还原下一个字的显示或排版留作参考。 18 www.genitop.com 上海高通半导体有限公司 GT21L16S2W 标准点阵汉字库芯片 16列点阵宽度空白 BYTE 2 BYTE 3 B7 B6 B5 B4 B3 B2 B1 B0 B7 B6 B5 B4 B3 B2 B1 B0 BYTE 4 BYTE 5 B7 B6 B5 B4 B3 B2 B1 B0 B7 B6 B5 B4 B3 B2 B1 B0 .......... BYTE 30 .......... .......... 16行 BYTE 31 B7 B6 B5 B4 B3 B2 B1 B0 B7 B6 B5 B4 B3 B2 B1 B0 BYTE 32 BYTE 33 B7 B6 B5 B4 B3 B2 B1 B0 B7 B6 B5 B4 B3 B2 B1 B0 例如：ASCII 方头字符 B 0-33BYTE 的点阵数据是: 00 0C 00 00 00 00 00 00 7F 80 7F C0 60 C0 60 C0 60 C0 7F 80 7F C0 60 E0 60 60 60 60 7F C0 7F 80 00 00 其中： BYTE0~ BYTE1: 00 0C 为 ASCII 方头字符 B 的点阵宽度数据，即：12 位宽度。字符后面有 4 位空白区，可以在排版下一个字时考虑到这一点，将下一个字的起始位置前移。（见下图） BYTE2-33: 00 00 00 00 00 00 7F 80 7F C0 60 C0 60 C0 60 C0 7F 80 7F C0 60 E0 60 60 60 60 7F C0 7F 80 00 00 为 ASCII 方头字符 B 的点阵数据。 19 www.genitop.com 上海高通半导体有限公司 GT21L16S2W 标准点阵汉字库芯片 7 点阵数据验证（客户参考用）客户将芯片内“A”的数据调出与以下进行对比。若一致，表示 SPI 驱动正常工作；若不一致，请重新编写驱动。排置：Y（竖置横排）点阵大小 8X16 字母"A" 点阵数据：00 E0 9C 82 9C E0 00 00 0F 00 00 00 00 00 0F 00 排置：W（横置横排）点阵大小 8X16 字母"A" 点阵数据：00 10 28 28 28 44 44 7C 82 82 82 82 00 00 00 00 20 www.genitop.com 上海高通半导体有限公司 GT21L16S2W 标准点阵汉字库芯片 8 附录 8.1 GB2312 1 区（282 字符） GB2312 标准点阵字符 1 区对应码位的 A1A1~A3EF 共计 282 个字符； GB2312 1区 21 www.genitop.com 上海高通半导体有限公司 GT21L16S2W 标准点阵汉字库芯片 8.2 8x16 点国际扩展字符（126 字符）内码组成为 AAA1~ABC0 共计 126 个字符 22 www.genitop.com 上海高通半导体有限公司 GT21L16S2W 标准点阵汉字库芯片上海 OFFICE 地址：上海徐汇区宜山路 1388 号民润大厦 2 号楼 2 层电话： 021-54451588 54451000 54452288 传真： 021-54451589-810 E-mail：Sales@genitop.com 深圳 OFFICE 地址：深圳市福田区车公庙泰然四路 204 栋东座 708-709 室电话： 0755-83453881 83453855 传真： 0755-83453855-8004 www.genitop.com 23
