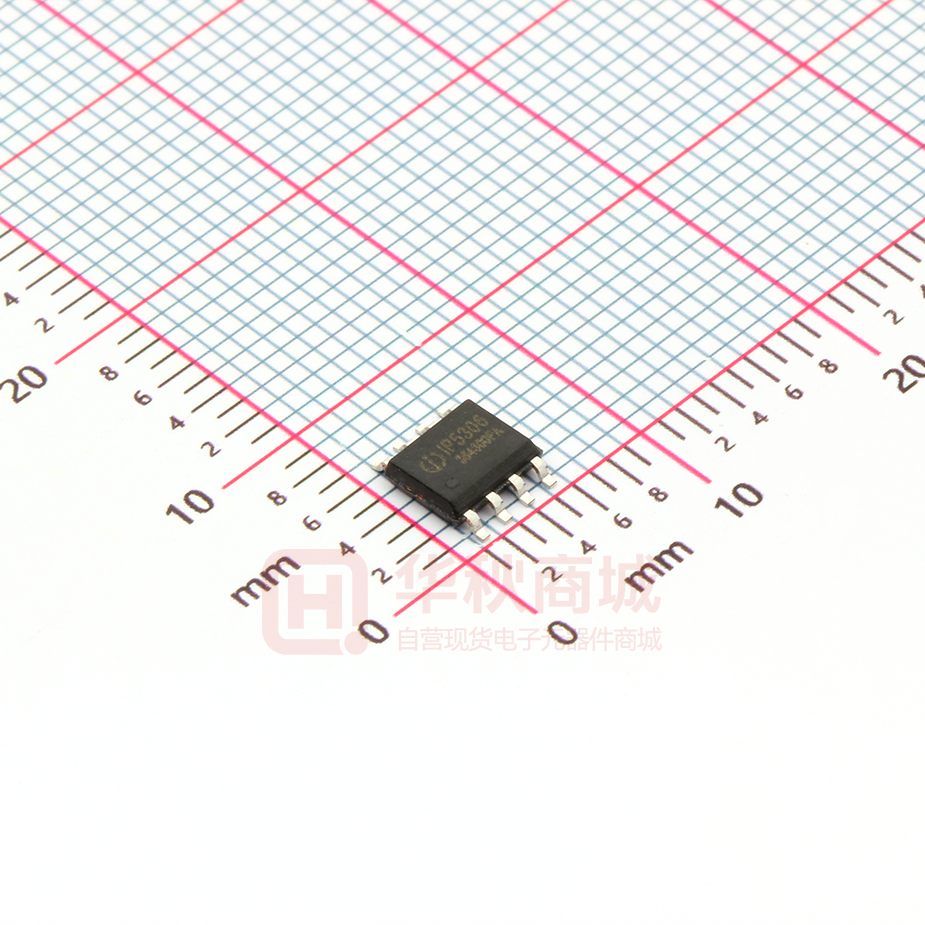

IP5306

IP5306 2.1A 充电 2.4 A 放电高集成度移动电源 SOC 1 特性 2 应用          移动电源/充电宝 手机、平板电脑等便携式设备 3 简介 IP5306 是一款集成升压转换器、锂电池充电管 理、电池电量指示的多功能电源管理 SOC，为移动 电源提供完整的电源解决方案。 IP5306 的高集成度与丰富功能，使其在应用时 仅需极少的外围器件，并有效减小整体方案的尺寸， 降低 BOM 成本。 IP5306 只需一个电感实现降压与升压功能。可 以支持低成本电感和电容。 IP5306 的同步升压系统提供最大 2.4A 输出电 流，转换效率高至 92%。空载时，自动进入休眠状 态，静态电流降至 100uA。 IP5306 采用开关充电技术，提供最大 2.1A 电 流，充电效率高至 91%。内置 IC 温度和输入电压 智能调节充电电流。 IP5306 支持 1、2、3、4 颗 LED 电量显示。 IP5306 采用 ESOP8 封装。 深度定制  可定制 I2C 接口，可灵活、低成本定制方案 定制型号 IP5306_I2C 1 VIN VIN VOUT 8 VOUT TYPE-A Micro-B GND GND 2 3 25% D1 50% 75% D2 D3 7 LED1 SW LED2 BAT 100% D4 BAT VOUT 6 TYPE-A GND 4 LED3 GND  同步开关充放电  2.4A 同步升压转换,2.1A 同步开关充电  升压效率高达 92%  充电效率高达 91%  内置电源路径管理，支持边充边放 充电  自适应充电电流调节，自适应适配器  支持 4.20/4.30/4.35/4.40V 电池 电量显示  支持 4,3,2,1 颗 LED 电量显示 功能丰富  按键开机  内置照明灯驱动  自动检测手机插入和拔出 低功耗  智能识别负载，自动进待机  待机功耗小于 100 µA BOM 极简  功率 MOS 内置，单电感实现充放电 多重保护、高可靠性  输出过流、过压、短路保护  输入过压、过充、过放、过流放电保护  整机过温保护  ESD 4KV，瞬间耐压 12V KEY 5 9 图 1 简化应用原理图(4 LED 指示电量) V1.3 http://www.injoinic.com/ 1 / 10 Copyright © 2016, Injoinic Corp. IP5306 4 引脚定义 1 2 3 4 8 VOUT VIN 7 LED1 LED2 power PAD SW 6 BAT LED3 KEY 5 eSOP8 图 2 IP5306 引脚图 Pin Name Pin Number VIN 1 DC5V 充电输入引脚 LED1 2 LED 驱动引脚 LED2 3 LED 驱动引脚 LED3 4 LED 驱动引脚 KEY 5 按键输入， 照明灯驱动复用 BAT 6 升压输入引脚， 连接锂电池正极. SW 7 DC-DC 开关引脚 VOUT 8 5V 升压输出引脚 PowerPAD V1.3 http://www.injoinic.com/ Pin Description Connect to GND 2 / 10 Copyright © 2016, Injoinic Corp. IP5306 5 IP 系列移动电源 IC 型号选择表 主要特点 LED 灯数 照明灯 按键 I2C DCP Type-C QC 认证 IP5303 1.0A 1.2A 1,2 √ √ - - - - eSOP8 IP5305 1.0A 1.2A 1,2,3,4 √ √ - - - - eSOP8 IP5306 2.4A 2.1A 1,2,3,4 √ √ - - - - eSOP8 IP5206 2A(Max) 1.5A 3,4,5 √ √ - - - - eSOP16 IP5108E 2.0A 1.0A 3,4,5 √ √ - - - - eSOP16 IP5108 2.0A 2.0A 3,4,5 √ √ √ - - - eSOP16 IP5207 1.2A 1.2A 3,4,5 √ √ - - - - QFN24 IP5207T 1.2A 1.2A 1,2,3,4 √ √ √ √ - - QFN24 IP5109 2.1A 2.1A 3,4,5 √ √ √ - - - QFN24 IP5209 2.4A 2.1A 3,4,5 √ √ √ √ - - QFN24 IP5219 2.4A 2.1A 1,2,3,4 √ √ √ - √ - QFN24 IP5318Q 18W 4.8A 2,3,4,5 √ √ √ √ √ QFN40 IP5318 18W 4.8A 2,3,4,5 √ √ √ √ √ QFN40 √ 规格 兼容 PIN2PIN 充电 PIN2PIN 放电 PIN2PIN IC 型号 封装 PIN2PIN 充放电 IP5306 电芯定制型号 订单型号 电芯类型 IP5306 4.20V IP5306_4.30V 4.30V IP5306_4.35V 4.35V IP5306_4.40V 4.40V V1.3 http://www.injoinic.com/ 3 / 10 Copyright © 2016, Injoinic Corp. IP5306 6 极限参数 参数 符号 值 单位 端口输入电压范围 VIN -0.3 ~ 6 V 结温范围 TJ -40 ~ 150 ℃ 存储温度范围 Tstg -60 ~ 150 ℃ 热阻（结温到环境） θJA 50 ℃/W 人体模型（HBM） ESD 4 KV *高于绝对最大额定值部分所列数值的应力有可能对器件造成永久性的损害，在任何绝对最大额定值条件下 暴露的时间过长都有可能影响器件的可靠性和使用寿命 7 推荐工作条件 参数 符号 最小值 典型值 最大值 单位 输入电压 VIN 4.65 5 5.5 V 负载电流 I 0 2.4 工作环境温度 TA 0 -- A ℃ 70 *超出这些工作条件，器件工作特性不能保证。 8 电气特性 除特别说明，TA=25℃，L=1.0uH 参数 符号 测试条件 最小 值 典型 值 最大 值 单位 4.65 5 5.5 V 充电系统 输入电压 VIN 充电目标电压 VTRGT 充电电流 ICHRG VIN 输入端电流 4.2 V 1.8A A 750 KHz 100 mA 充电开关频率 fs 涓流充电电流 ITRKL 涓流截止电压 VTRKL 2.9 V 再充电阈值 VRCH 4.1 V 充电截止时间 TEND 24 Hour 输入欠压保护 VUVLO 4.5 V V1.3 http://www.injoinic.com/ VIN=5V，BAT=2.7V 上升电压 4 / 10 Copyright © 2016, Injoinic Corp. IP5306 欠压保护迟滞 VUVLOH 200 mV 升压系统 电池工作电压 VBAT 开关工作电池输入 电流 IBAT DC 输出电压 VOUT 输出电压纹波 ΔVOUT 升压开关频率 3.0 VBAT=3.7V，VOUT=5.0V，fs=500KHz 4.4 V 3 mA VIN=5V，Device not switching 100 uA VBAT=3.7V 5.0 V VBAT=3.7V，VOUT=5.0V，fs=500KHz 100 mV fs 500 KHz 升压系统供电电流 Ivout 2.4 A 负载过流检测时间 TUVD 输出电压持续低于 4.4V 50 ms 负载短路检测时间 TOCD 输出电流持续大于 4A 150 200 us 控制系统 PMOS 导通电阻 NMOS 导通电阻 35 mΩ 30 mΩ 100 uA rDSON 电池输入待机电流 ISTB LED 照明驱动电流 Key 25 mA LED 显示驱动电流 IL1 IL2 IL3 10 mA 负载自动检测时间 TloadD 32 s TOnDebounce 50 ms TKeylight 2 s 125 ℃ 40 ℃ 短按键唤醒时间 打开 light 时间 热关断温度 热关断温度迟滞 TOTP VIN=0V，VBAT=3.7V 负载电流持续小于 45mA 上升温度 ΔTOTP V1.3 http://www.injoinic.com/ 5 / 10 Copyright © 2016, Injoinic Corp. IP5306 9 灯显模式 D4 L1 四颗灯 D3 D2 D1 L2 L3 D3 三颗灯 D2 D1 L1 L2 L3 BAT 1K D1 L1 二颗灯 1K L2 BAT D2 L3 D1 一颗灯 L1 L2 1K BAT L3 V1.3 http://www.injoinic.com/ 6 / 10 Copyright © 2016, Injoinic Corp. IP5306  4 灯模式 放电 电量 C（%） D1 D2 D3 D4 C≥75% 亮 亮 亮 亮 50%≤C＜75% 亮 亮 亮 灭 25%≤C＜50% 亮 亮 灭 灭 3%≤C＜25% 亮 灭 灭 灭 0%＜C＜3% 1.5Hz 闪烁 灭 灭 灭 电量 C（%） D1 D2 D3 D4 充满 亮 亮 亮 亮 75%≤C 亮 亮 亮 0.5Hz 闪烁 50%≤C＜75% 亮 亮 0.5Hz 闪烁 灭 25%≤C＜50% 亮 0.5Hz 闪烁 灭 灭 C＜25% 0.5Hz 闪烁 灭 灭 灭 充电   3 灯模式 三灯显示方式和四灯类似，每颗灯对应的电池电量如下表 D1 D2 D3 三颗灯 33% 66% 100% 四颗灯 25% 50% 75% 无 100% 2 灯模式 充电 状态 D1 D2 充电过程 闪烁 灭 充满 亮 灭 灭 亮 低电 灭 闪烁 状态 D1 充电过程 闪烁 充饱 亮 正常放电 亮 低电 闪烁 放电  D4 1 灯模式 充电 放电 V1.3 http://www.injoinic.com/ 7 / 10 Copyright © 2016, Injoinic Corp. IP5306 10 按键方式 IP5306 可识别长按键和短按键操作，不需要按键时 PIN5 脚悬空。     按键持续时间长于 50ms，但小于 2s， 即为短按动作，短按会打开电量显示灯和升压输出。 按键持续时间长于 2s， 即为长按动作， 长按会开启或者关闭照明 LED。 小于 50ms 的按键动作不会有任何响应。 在 1s 内连续两次短按键，会关闭升压输出、电量显示和照明 LED。 11 典型应用原理图 IP5306 只需要电感、电容、电阻， 即可实现完整功能的移动电源方案。 1 VIN GND R3 2R C1 10uF 2 C6 10uF 3 25% D1 50% 75% D2 D3 4 C3 22uF 7 LED1 LED2 R4 0.5R 0603 6 BAT LED3 BAT R2 100K C2 22uF C7 22uF 5 KEY VOUT DM TYPE-A DP GND C5 C4 C6 22uF 22uF 22uF 1UH SW 100% D4 8 VOUT GND Micro-B VIN R6 43K DP R8 51K 9 IP5306 4LED R5 20R D5 R1 10K S1 VOUT DM DP R7 75K TYPE-A GND DM R9 51K 输出不接分压电阻时虚线框 内电路可以省略 如果不需要照明功能，R5 和D5可以省略 图 7 4LED 电量显示典型应用原理图 电感推荐型号 SPM70701R0 DARFON PIN Inductance (uH) SPM70701R0 DC Resistance ±20% 1.0 (mΩ) Tolerance Heat Rating Saturation Current Current Measuring DC Amp. DC Amps. Condition Typ. Max. Idc(A)Max. Isat(A)Max. 8.5 8 12 15 锂电 IC 推荐型号 INJOINIC Pack age Overcharge Detection Voltage [VCU] (V) Overdischarge Detection Voltage [VDL] (V) Overcurrent Detection Current [IOV] (A) IP3005A ESOP8 4.28V 2.5V 7A V1.3 http://www.injoinic.com/ 8 / 10 Copyright © 2016, Injoinic Corp. IP5306 12 封装信息 SYMBOL MILLIMETER MIN NOM MAX A -- -- 1.65 A1 0.05 -- 0.15 A2 1.30 1.40 1.50 A3 0.60 0.65 0.70 b 0.39 -- 0.48 b1 0.38 0.41 0.43 c 0.21 -- 0.25 c1 0.19 0.20 0.21 D 4.70 4.90 5.10 E 5.80 6.00 6.20 E1 3.70 3.90 4.10 e L 1.27BSC 0.50 L1 V1.3 http://www.injoinic.com/ 0.60 0.80 1.05BSC θ 0 -- 8º D1 -- 2.09 -- E2 -- 2.09 -- 9 / 10 Copyright © 2016, Injoinic Corp. IP5306 责任及版权申明 英集芯科技有限公司有权根据对所提供的产品和服务进行更正、修改、增强、改进或其它更改， 客户 在下订单前应获取最新的相关信息, 并验证这些信息是否完整且是最新的。所有产品的销售都遵循在订单确 认时所提供的销售条款与条件。 英集芯科技有限公司对应用帮助或客户产品设计不承担任何义务。客户应对其使用英集芯的产品和应 用自行负责。为尽量减小与客户产品和应用相关的风险，客户应提供充分的设计与操作安全验证。 客户认可并同意，尽管任何应用相关信息或支持仍可能由英集芯提供，但他们将独力负责满足与其产 品及在其应用中使用英集芯产品 相关的所有法律、法规和安全相关要求。客户声明并同意，他们具备制定 与实施安全措施所需的全部专业技术和知识，可预见故障的危险后果、监测故障及其后果、降低有可能造 成人身伤害的故障的发生机率并采取适当的补救措施。客户将全额赔偿因在此类关键应用中使用任何英集 芯产品而对英集芯及其代理造成的任何损失。 对于英集芯的产品手册或数据表，仅在没有对内容进行任何篡改且带有相关授权、条件、限制和声明 的情况下才允许进行复制。英集芯对此类篡改过的文件不承担任何责任或义务。复制第三方的信息可能需 要服从额外的限制条件。 英集芯会不定期更新本文档内容，产品实际参数可能因型号或者其他事项不同有所差异，本文档不作 为任何明示或暗示的担保或授权 在转售英集芯产品时，如果对该产品参数的陈述与英集芯标明的参数相比存在差异或虚假成分，则会 失去相关英集芯产品的所有明示或暗示授权，且这是不正当的、欺诈性商业行为。英集芯对任何此类虚假 陈述均不承担任何责任或义务。 V1.3 http://www.injoinic.com/ 10 / 10 Copyright © 2016, Injoinic Corp.
