CN303

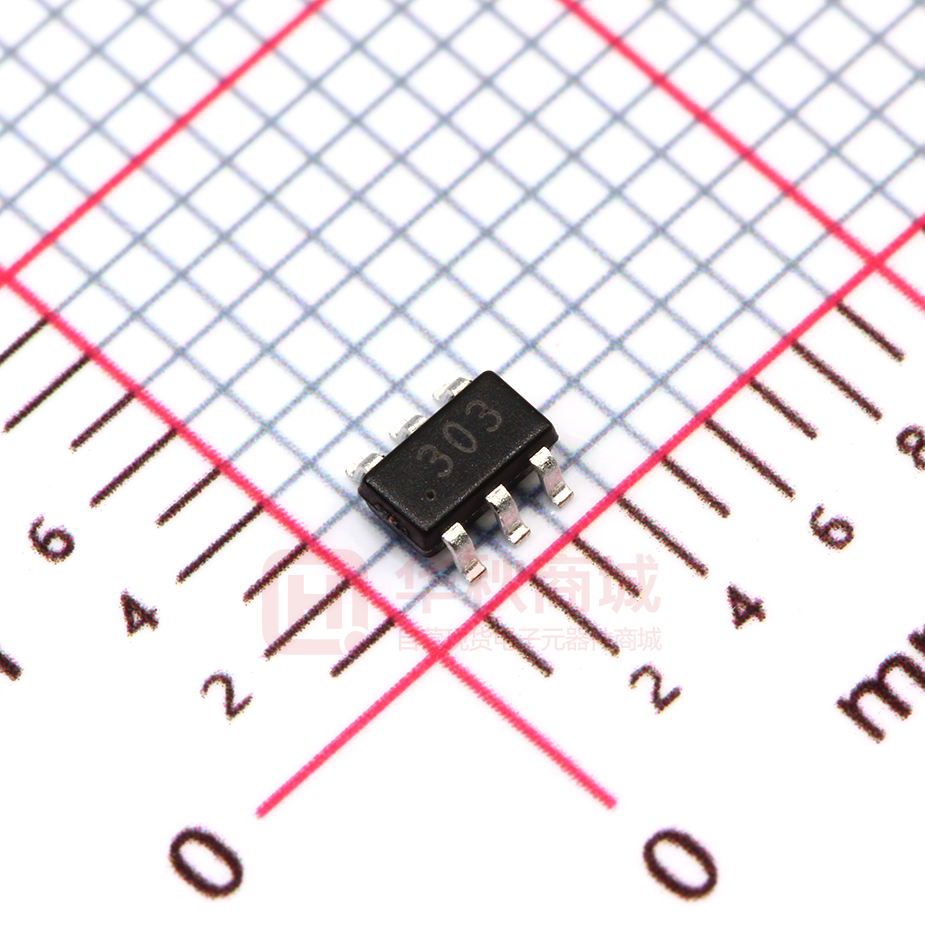

如韵电子 CONSONANCE 低功耗，双通道电压检测集成电路 CN303 概述 特点 CN303是一款双通道电压检测集成电路，内部 有两个高精度电压比较器。特别适合单节或多 节锂电池，多节碱性电池，镍镉电池，镍氢电 池和多节铅酸电池的电压检测。 CN303检测电压阈值精度为±2%，比较器迟滞为 7.5%，迟滞可以消除由于被检测电压的扰动或 者由于负载突变导致的电压不稳定而引起的检 测输出紊乱。CN303有两个输入端，都可以通 过外部电阻分压网络设置检测电压。当IN1 （IN2）电压高于比较器的上升阈值时，OUT1 （OUT2）输出高电平；当IN1（IN2）电压低于 比较器的下降阈值时，OUT1（OUT2）输出低 电平。 CN303静态工作电流典型值为11uA，输出类型 为CMOS输出。 CN303采用6管脚SOT23封装，工作环境温度为 -40°C ~ +85°C。          管脚排列图 IN1 1 应用      GND 2 电池供电系统 多节电池电压检测 机顶盒 DSP，微控制器 手机，掌上电脑等 www.consonance-elec.com 双通道，低功耗，高精度电压比较器 阈值检测精度：±2% 7.5%比较器迟滞消除了检测输出紊乱 CMOS输出可以驱动LED或单片机接口 VCC=3.7V时，工作电流11µA 对短时间电压突降过滤功能 工作环境温度范围：－40°C 到 ＋85°C 采用6管脚SOT23封装 产品无铅，满足rohs指令，不含卤素 OUT1 3 1 CN303 6 IN2 5 OUT2 4 VCC Rev 1.0 如韵电子 CONSONANCE 典型应用电路 图 1 图 2 检测两个电压点 检测两个独立的电压 订购信息 型号 CN303 封装 SOT23-6 www.consonance-elec.com 包装 编带，盘装，3000 只/盘 2 工作环境温度范围 －40℃ 到 85℃ Rev 1.0 如韵电子 CONSONANCE 原理框图 图3 原理框图 管脚描述 管脚序号 符号 功能描述 1 IN1 电压检测输入端 1。通常 IN1 管脚需接到外部电阻分压网络以 检测电压。 2 GND 电源地。 3 OUT1 电压检测输出端 1。CMOS 输出。当 IN1 管脚电压大于上升阈 值时，OUT1 管脚输出高电平；当 IN1 管脚电压比下降阈值低 7.5%时，OUT1 管脚输出低电平。 4 VCC 电源正输入端。此管脚是内部电路的电源输入端。 5 OUT2 电压检测输出端 2。CMOS 输出。当 IN2 管脚电压大于上升阈 值时，OUT2 管脚输出高电平；当 IN2 管脚电压比下降阈值低 7.5%），OUT2 管脚输出低电平。 6 IN2 电压检测输入端 2。通常 IN2 管脚需接到外部电阻分压网络以 检测电压。 www.consonance-elec.com 3 Rev 1.0 如韵电子 CONSONANCE 极限参数 管脚电压 (相对于地) VCC,IN1,IN2.…...…...... …..-0.3V ~ +6.5V OUT1,OUT2……………...…..-0.3V ~ VCC 输入/输出电流 热阻…………………..……..…..…..300°C/W 工作环境温度.…..……...….…...-40 to +85°C 存储温度.......…….......……......-65 to +150°C 焊接温度 (10s) ................................ +260°C 所有管脚............................................20mA 超出以上所列的极限参数，可能造成器件的永久损坏。以上给出的仅仅是极限范围，在这样的极限条件 下工作，器件的技术指标将得不到保证，长期在这种条件下工作还会影响器件的可靠性。 电气参数 (除非另外说明，VCC＝3V, TA＝－40℃ 到 85℃, 典型值是在 25℃下测得) 参数 符号 输入电压范围 VCC 工作电流 IVCC 测试条件 最小 典型值 1.9 最大 单位 6 伏特 VCC＝1.8V 5 10 15 VCC＝3.0V 6 11 16 VCC＝5.0V 7 12 17 IN1 上升阈值 VRTH1 IN1 电压上升 1.187 1.211 1.235 IN1 下降阈值 VFTH1 IN1 电压下降 1.09 1.12 1.15 VRTH2 IN2 电压上升 1.187 1.211 1.235 VFTH2 IN2 电压下降 1.09 1.12 1.15 IN2 上升阈值 IN2 下降阈值 IN1 管脚漏电流 IIN1 －100 0 100 IN2 管脚漏电流 IIN2 －100 0 100 IN1 到 OUT1 延时 tPD1 30mV 过驱动 15 IN2 到 OUT2 延时 tPD2 30mV 过驱动 15 VCC＝2V, OUT1 和 OUT2 输出低电压 VOL VOH 伏特 纳安 微秒 0.3 ISINK＝1.5mA VCC＝3V, 0.3 ISINK＝3.2mA VCC＝5V, ISINK=6mA VCC＝2V, OUT1 和 OUT2 输出高电压 微安 ISOURCE=1.5mA VCC＝3V, ISOURCE＝3mA VCC＝5V, VLBI＝1.5V ISOURCE＝5mA 上电延时 伏特 0.3 VCC－0.4 VCC－0.4 伏特 VCC－0.4 2.5 毫秒 注：为保证输出正确状态，VCC 必须大于 1.9V 超过上电延时时间。 www.consonance-elec.com 4 Rev 1.0 如韵电子 CONSONANCE 详细描述 CN303是一款双通道电压检测集成电路，内部有两个高精度电压比较器。芯片内部包括两个电压比较器， 带隙基准源和迟滞控制电路等。 如果IN1(IN2)管脚电压高于CN303上行阈值VRTH，在短暂延时 (典型值15us) 后，OUT1(OUT2)输出高 电平。如果IN1(IN2)管脚电压低于CN303下行阈值VFTH，在短暂延时 (典型值15us) 后，OUT1(OUT2) 输出低电平。上行阈值和下行阈值的差值是CN303比较器的迟滞，该迟滞可以消除由于被检测电源噪声 或者由于负载突变导致的电池电压不稳定而引起的检测输出紊乱。CN303的迟滞为上行阈值的7.5%。 CN303可以检测两个电压点或者两个独立的电压源，适合检测单节或多节锂离子电池，多节碱性电池， 镍镉电池，镍氢电池和多节铅酸电池电压。 CN303特别适合适合于一个比较器检测电池电量报警电压，另外一个比较器检测电池关断电压。 CN303的工作原理如图4所示。 IN1(IN2) V RTH V FTH OUT1(OUT2) 图4 CN303 的工作原理 应用信息 分压电阻的选择 在图1和图2中，IN1和IN2管脚通过外部电阻分压网络检测电压。选择电阻值至关重要，需要权衡电阻 消耗的电流和电压检测的精度。IN1和IN2管脚的漏电流流经分压电阻会引起误差。如果选用的分压电 阻值非常大，误差可能会比较大。如果选用的分压电阻值非常小，误差可以忽略不计，但是分压电阻对 被检测电压的电流消耗比较大，如果被检测电压源是电池，那么会影响电池的使用时间。 IN1（IN2）管脚漏电流最大为100纳安。 增加一个外部电容以增强抗干扰能力 如果被检测的电压扰动比较严重，可以在被检测电压的正极和GND之间加一个0.1uF的电容，这个电容 要尽量靠近CN303。对于负载电流变化比较大的应用，在IN1，IN2和GND之间加一个电容(
