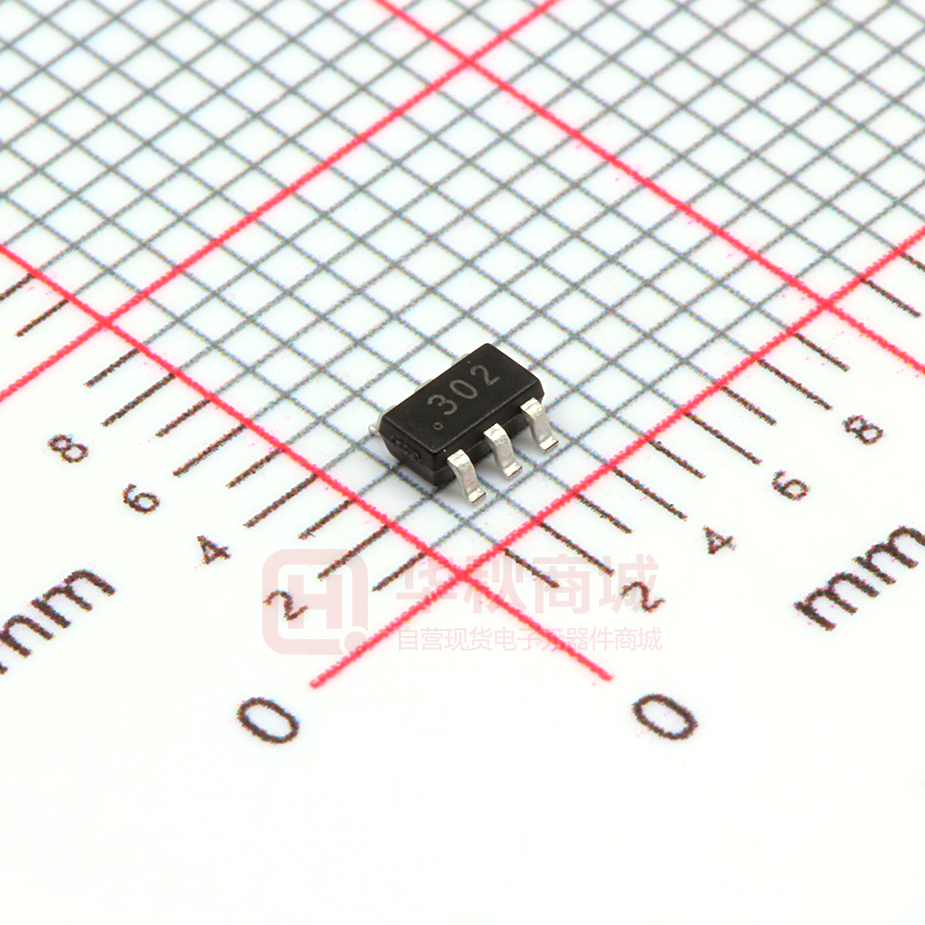

CN302

如韵电子 CONSONANCE 可调整迟滞的低功耗电池检测集成电路 CN302 概述 特点 CN302是一款可调整迟滞的低功耗电池电压检 测芯片，特别适合单节或多节锂电池，多节碱 性电池，镍镉电池，镍氢电池和多节铅酸电池 的电压检测。 CN302的上行阈值和下行阈值可独立设置，便 于设置迟滞。当电池电压低于设定的下行阈值           时，CN302的 管脚输出低电平，LBO管脚 输出高电平；当电池电压大于上行阈值时， CN302的 管脚输出高电平，LBO管脚输出 低电平。下行阈值和上行阈值的电压差即是迟 滞。迟滞可以消除由于被检测电源噪声或者由 于负载突变导致的电池电压不稳定而引起的检 测输出紊乱。 CN302采用6管脚SOT23封装，工作环境温度为 -40°C ~ +85°C。 管脚排列图 FTH 1 应用     GND 2 电池供电系统 单节或多节锂电池检测 多节碱性电池，镍镉电池，镍氢电池检测 多节铅酸电池检测 www.consonance-elec.com 阈值检测精度：±2% 迟滞消除了检测输出紊乱 迟滞可以调整 CMOS输出 提供低有效和高有效检测输出 VCC=3V时，工作电流9.5µA 对短时间电源瞬态过滤功能 工作环境温度范围：－40°C 到 ＋85°C 封装：6管脚SOT23 产品无铅，满足rohs指令，不含卤素 LBO 3 1 CN302 6 RTH 5 LBO 4 VCC Rev 1.0 如韵电子 CONSONANCE 典型应用电路 VBAT 4 VCC R1 1 FTH LBO CN302 R3 6 RTH R2 图 1 3 LBO 5 GND 2 被检测电池电压低于6V VBAT 1.9V to 6V 4 VCC R1 1 FTH LBO CN302 R3 6 RTH R2 图 2 3 LBO 5 GND 2 被检测电池电压高于6V 订购信息 型号 CN302 封装 SOT23-6 www.consonance-elec.com 包装 编带，盘装，3000 只/盘 2 工作环境温度范围 －40℃ to 85℃ Rev 1.0 如韵电子 CONSONANCE 管脚描述 管脚序号 符号 功能描述 1 FTH 下行阈值输入端。通常为了检测电池电压，FTH 管脚应接到 外部分压电阻网络。 2 GND 电源地。 3 LBO 高有效电压检测输出端。CMOS 输出。当 RTH 管脚电压大于 内部基准电压时，LBO 管脚输出低电平；当 FTH 管脚电压低 于内部基准电压时，LBO 管脚输出高电平。 4 VCC 电源正输入端。 低有效电压检测输出端。CMOS 输出。当 RTH 管脚电压大于 5 6 RTH 内部基准电压时， 管脚输出高电平；当 FTH 管脚电压低 于内部基准电压时， 管脚输出低电平。 上行阈值输入端。通常为了检测电池电压，RTH 管脚应接到 外部分压电阻网络。 极限参数 管脚电压 (相对于地) VCC..............…...…...... …..-0.3V ~ +6.5V 其它管脚………………...…..-0.3V ~ VCC 输入/输出电流 热阻…………………..……..…..…..300°C/W 工作环境温度.…..……...….…...-40 to +85°C 存储温度.......…….......……......-65 to +150°C 焊接温度 (10s) ................................ +260° 所有管脚............................................20mA 超出以上所列的极限参数，肯能造成器件的永久损坏。以上给出的仅仅是极限范围，在这样的极限条件 下工作，器件的技术指标将得不到保证，长期在这种条件下工作还会影响器件的可靠性。 电气参数 (除非另外说明，VCC＝3V, TA＝－40℃ 到 85℃, 典型值是在 25℃下测得。) 参数 符号 输入电压范围 VCC 工作电流 IVCC 测试条件 最小 典型值 1.9 最大 单位 6 伏特 VCC＝1.8V 4.4 8.8 14 VCC＝3.0V 5 9.5 14 VCC＝5.0V 5 10 15 微安 上行阈值 VRTH RTH 管脚电压上升 1.187 1.211 1.235 伏特 下行阈值 VFTH FTH 管脚电压下降 1.187 1.211 1.235 伏特 RTH 管脚漏电流 IRTH －10 0 10 纳安 FTH 管脚漏电流 IFTH －10 0 10 纳安 RTH 到 LBO 延时 tPD1 RTH＝1.167V to 1.255V 12 微秒 FTH 到 LBO 延时 tPD2 FTH＝1.255V to 1.167V 13 微秒 www.consonance-elec.com 3 Rev 1.0 如韵电子 CONSONANCE （接上页） 参数 符号 测试条件 最小 典型值 VCC=2V， LBO 或 输出低电平 VOL 0.3 ISINK=3.2 毫安 伏特 0.3 ISINK=6 毫安 VCC=2V， VOH 单位 0.3 ISINK=1.5 毫安 VCC=3V， VCC=5V， LBO 或 输出高电平 最大 ISOURCE=1.5 毫安 VCC=3V， ISOURCE=3 毫安 VCC=5V， ISOURCE=5 毫安 VCC-0.4 伏特 VCC-0.4 VCC-0.4 详细描述 CN302是一款可调整迟滞的低功耗电压检测集成电路。芯片内部包括电压比较器，带隙基准源和迟滞控 制电路等。 如果FTH管脚电压低于CN302下行阈值，在短暂延时 (典型值13us) 后， 输出低电平，LBO输出高 电平。如果RTH管脚电压高于CN302上行阈值，在短暂延时 (典型值12us) 后， 输出高电平，LBO 输出低电平。上行阈值和下行阈值的差值是CN302比较器的迟滞，该迟滞可以消除由于被检测电源噪声 或者由于负载突变导致的电池电压不稳定而引起的检测输出紊乱。由于CN302的上行阈值和下行阈值可 独立设置，所以允许比较大的迟滞。 CN302特别适合检测单节或多节锂离子电池，多节碱性电池，镍镉电池，镍氢电池和多节铅酸电池电压。 CN302的工作时序如图3所示。 FTH RTH V RTH V FTH LBO LBO 图3 www.consonance-elec.com CN302 的工作时序 4 Rev 1.0 如韵电子 CONSONANCE 应用信息 R1，R2和R3的选择 在图1和图2中，RTH和FTH管脚通过R1，R2和R3构成的外部电阻分压网络检测电池电压。选择R1，R2 和R3的电阻值至关重要，需要权衡R1，R2和R3消耗的电流和电压检测的精度。RTH和FTH管脚的漏电 流会引起电压检测的误差。如果选用的分压电阻值比较大，误差可能会比较大。如果选用的分压电阻值 比较小，误差可以忽略不计，但是分压电阻对电池的电流消耗比较大，会影响电池的使用时间。在一般 情况下，比较合理的做法是选择R1，R2和R3的总电阻值，使得流过这三个电阻的电流在5微安到10微安 之间。 电池端上行阈值由下式决定： 计算电池端下行阈值的公式为： 其中，Vref是内部基准电压，典型值为1.211V，精度2%。 所以，迟滞为： 迟滞与上行阈值的比值为： 迟滞与下行阈值的比值为： 增加一个外部电容增强电路的抗干扰能力 如果被检测的电压噪声比较严重，可以在被检测电压的正极和GND之间加一个0.1uF的电容，这个电容 要尽量靠近CN302。对于负载电流变化比较大的应用，在FTH和GND之间加一个电容(
