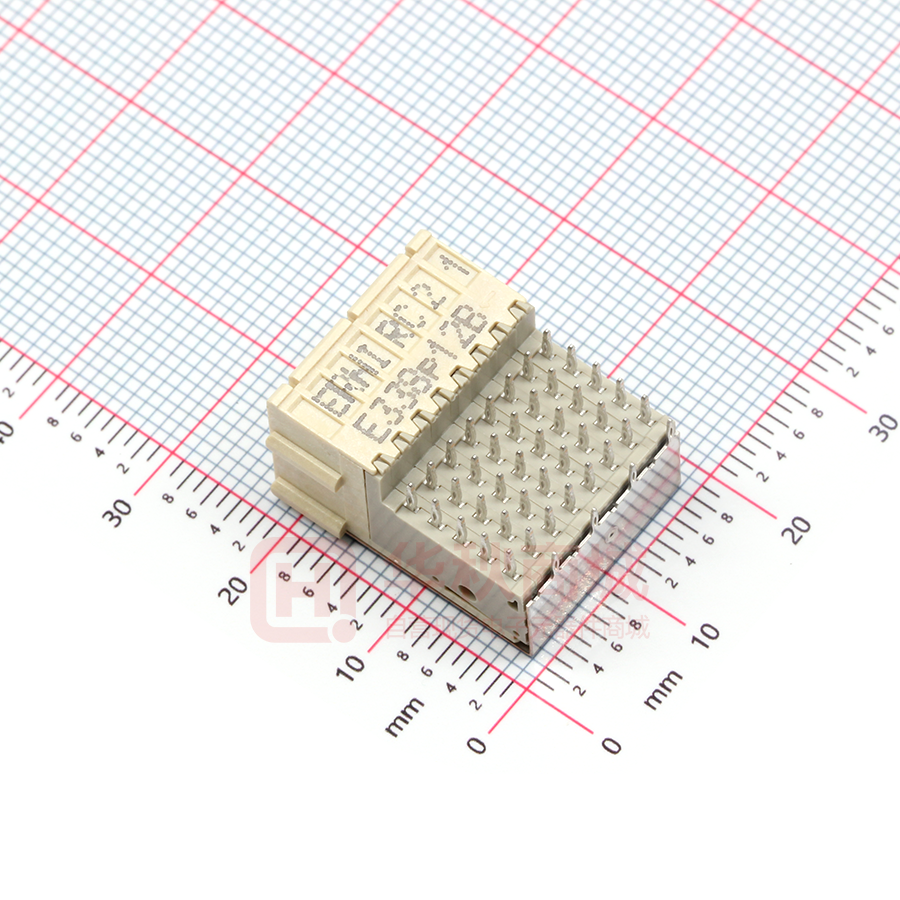

214443

Bestückungsplan - contact layout 8 1 Codierbezeichnung: eHM - F2 Keying designation: eHM - F2 e d Baugruppen Typ: PXI c b Board type: PXI a = bestückt - assemble 0,8 1 8 2 e d c b EE-Zone für durchkontaktierte ± 0.05 Löcher ø 0.6 4x2= 8 a Gehäuse 2 Compliant zone for thru hole ø 0.6 ± 0.05 Id.Nr. 204983 7x2= 14 3 -0.4 15,95 21 1.7 2 Abschirmblech 10.8 Id.Nr. 214215 11.4 Lochbild für Leiterplatte Board hole pattern (Bestückungsseite) (Component mounting side) 7 x 2 = ( 14 ) 0.1 alle Löcher 1) 1) all holes ø 0,6 ±0,05 Durchmesser des metallisierten Loches ø 0,6 ±0,05 Diameter of finished plated-through hole 2 ø 0,7 ±0,02 Bohrungsdurchmesser des Loches ø 0,7 ±0,02 Diameter of drilled hole Schichtaufbau im metallisierten Loch siehe Zeichnung 114406 f e c Metal plating of plated-through hole see drawing 114406 1.5 d b 1 Bedruckung siehe Zeichnung 401194 Fehlende Masse und Angaben nach IEC 61076-4-101 Marking see drawing 401194 Missing information and dimensions per IEC 61076-4-101 Information: Tolerances All Dimensions in mm shielding mounted on top All rights reserved. Only for information. To insure that this is the latest version of this drawing, please contact one of the ERNI companies before using. Subject to modification without prior notice. Drawing will not be updated. 26.04.2005 Date Angaben zu entsprechender Ident-Nr. siehe Fertigungsunterlagen For further information about I.D. number see manufacturing document. Designation ERmet Federleiste B8 codiert ERmet Female Type B8 encoded www.ERNI.com a Index 2:1 Scale Abschirmblech oben montiert Consider protection memo from DIN 34 2 5 x 2 = 10 a 8 H:00049350.SZA 214443 ERMB0 8 I
