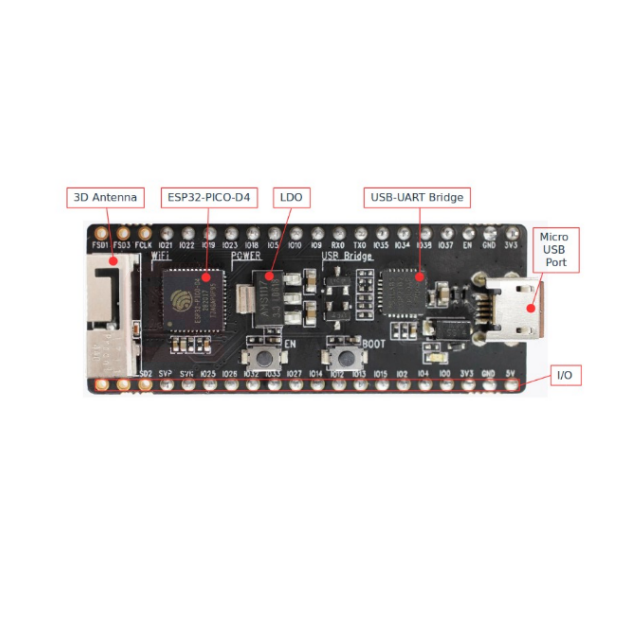

Docs » 快速入门 » ESP32-PICO-KIT V4 入门指南 ESP32-PICO-KIT V4 入门指南 [English] 本指南介绍了如何开始使用 ESP32-PICO-KIT V4 迷你开发板。有关 ESP32-PICO-KIT 其他版 本的介绍，请见 ESP32 Hardware Reference。 准备工作 1 × ESP32-PICO-KIT V4 迷你开发板 1 × USB A/Micro USB B 电缆 1 × PC（Windows、Linux 或 Mac OS 操作系统） 如果您希望直接开始使用 ESP32-PICO-KIT，请见章节 应用程序开发. 简介 ESP32-PICO-KIT V4 是一款来自 乐鑫 的开发板，其核心采用了具有完整 Wi-Fi 和蓝牙功能的 ESP32 系列 SIP 模组 ESP32-PICO-D4。与其他 ESP32 系列模组相比，ESP32-PICO-D4 模组 已将 40 MHz 晶体振荡器、4 MB flash、滤波电容及射频匹配链路等所有外围器件无缝集成进 封装内，无需外围元器件即可工作。这将大大降低了用户额外采购元器件的数量和成本，及 额外组装测试的复杂度。 ESP32-PICO-KIT V4 集成了一个 USB-UART 桥接电路，可连接至 PC 的 USB 端口进行下载 和调试。 为了便于连接，ESP32-PICO-D4 上的所有 IO 信号和系统电源管脚均通过开发板两侧的排针 （每侧 20 个 x 0.1 英寸间隔）引出。为了方便在微型面包板上的使用，ESP32-PICO-KIT V4 开发板每侧的 20 个管脚中，有 17 个引出了排针，另外 3 个靠近天线的管脚不引出，可供用 户最后焊接使用。  注解 每排未引出排针的 3 个管脚已连接至 ESP32-PICO-D4 SIP 模组的内置 flash 模块。更多信 息，请见 相关文档 中的模组技术规格书。 ESP32-PICO-KIT V4 开发板的尺寸为 52 x 20.3 x 10 mm (2.1” x 0.8” x 0.4”)，具体请见 开发板 尺寸 章节。本迷你开发板的功能框图如下图所示。 ESP32-PICO-KIT V4 功能框图 功能说明 ESP32-PICO-KIT V4 开发板的主要元件、接口及控制方式如下文所示。 ESP32-PICO-D4 ESP32-PICO-KIT V4 开发板上焊接的标准 ESP32-PICO-D4 模组，集成了 ESP32 芯片的 完整系统，仅需连接天线、LC 匹配电路、退耦电容和 EN 信号上拉电阻即可正常工作。 LDO 5V-to-3.3V 低压差稳压器 USB-UART 桥接器 单芯片 USB-UART 桥接器，可提供高达 1 Mbps 的传输速率。 Micro USB 接口 USB 接口，可用作电路板的供电电源及连接 PC 端的通信接口。 5V LED 电源指示灯 当开发板通电后（USB 或外部 5V），该指示灯将亮起。更多信息，请见 相关文档 中的原 理图。 I/O I/O ESP32-PICO-D4 上的所有管脚均通过开发板的排针引出。用户可以对 ESP32 进行编 程，实现 PWM、ADC、DAC、I2C、I2S、SPI 等多种功能。更多信息，请见章节 管脚说 明。 BOOT 键 按下 BOOT 键并保持，同时按一下 EN 键（此时不要松开 BOOT 键）进入固件下载模 式，通过串口下载固件。 EN 键 复位键，可重置系统。 ESP32-PICO-KIT V4 开发板布局 电源选项 ESP32-PICO-KIT V4 支持以下几种供电模式： 1. Micro USB 接口供电（默认） 2. 5V/GND 管脚供电 3. 3V3/GND 管脚供电  警告 上述供电模式不可同时连接，否则可能会损坏电路板和/或电源。 应用程序开发 在 ESP32-PICO-KIT V4 上电前，请首先确认电路板完好无损。 有关应用程序开发的具体步骤，请见章节 快速入门： 设置 Toolchain，以便用 C 语言开发应用 连接 模组至 PC，并确认访问状态 构建并向 ESP32 烧录 example 即刻监测 应用程序的动作 管脚说明 下表介绍了开发板 I/O 管脚的 名称 和 功能，具体布局请见 相关文档 中的原理图。请参考 ESP32-PICO-KIT V4 开发板布局 。 Header J2 编号 名称 类型 功能 1 FLASH_SD1 (FSD1) I/O GPIO8, SD_DATA1, SPID, HS1_DATA1 (1) , U2CTS 2 FLASH_SD3 (FSD3) I/O GPIO7, SD_DATA0, SPIQ, HS1_DATA0 (1) , U2RTS 3 FLASH_CLK (FCLK) I/O GPIO11, SD_CMD, SPICS0, HS1_CMD (1) , U1RTS 4 IO21 I/O GPIO21, VSPIHD, EMAC_TX_EN 5 IO22 I/O GPIO22, VSPIWP, U0RTS, EMAC_TXD1 6 IO19 I/O GPIO19, VSPIQ, U0CTS, EMAC_TXD0 7 IO23 I/O GPIO23, VSPID, HS1_STROBE 8 IO18 I/O GPIO18, VSPICLK, HS1_DATA7 9 IO5 I/O GPIO5, VSPICS0, HS1_DATA6, EMAC_RX_CLK 10 IO10 I/O GPIO10, SD_DATA3, SPIWP, HS1_DATA3, U1TXD 11 IO9 I/O GPIO9, SD_DATA2, SPIHD, HS1_DATA2, U1RXD 12 RXD0 I/O GPIO3, U0RXD (4) , CLK_OUT2 13 TXD0 I/O GPIO1, U0TXD (4) , CLK_OUT3, EMAC_RXD2 14 IO35 I ADC1_CH7, RTC_GPIO5 15 IO34 I ADC1_CH6, RTC_GPIO4 16 IO38 I GPIO38, ADC1_CH2, ADC_PRE_AMP (2b) , RTC_GPIO2 17 IO37 I GPIO37, ADC_PRE_AMP (2a) , ADC1_CH1, RTC_GPIO1 18 EN I CHIP_PU 19 GND P Ground 20 VDD33 (3V3) P 3.3V 电源 Header J3 编号 名称 类型 功能 1 FLASH_CS (FCS) I/O GPIO16, HS1_DATA4 (1) , U2RXD, EMAC_CLK_OUT 2 FLASH_SD0 (FSD0) I/O GPIO17, HS1_DATA5 (1) , U2TXD, EMAC_CLK_OUT_180 3 FLASH_SD2 (FSD2) I/O GPIO6, SD_CLK, SPICLK, HS1_CLK (1) , U1CTS 4 SENSOR_VP (FSVP) I GPIO36, ADC1_CH0, ADC_PRE_AMP (2a) , RTC_GPIO0 5 SENSOR_VN (FSVN) I GPIO39, ADC1_CH3, ADC_PRE_AMP (2b) , RTC_GPIO3 6 IO25 I/O GPIO25, DAC_1, ADC2_CH8, RTC_GPIO6, EMAC_RXD0 7 IO26 I/O GPIO26, DAC_2, ADC2_CH9, RTC_GPIO7, EMAC_RXD1 8 IO32 I/O 32K_XP (3a) , ADC1_CH4, TOUCH9, RTC_GPIO9 9 IO33 I/O 32K_XN (3b) , ADC1_CH5, TOUCH8, RTC_GPIO8 10 IO27 I/O 11 IO14 I/O 12 IO12 I/O 13 IO13 I/O 14 IO15 I/O 15 IO2 I/O 16 IO4 I/O 17 IO0 I/O 18 VDD33 (3V3) P 3.3V 电源 19 GND P Ground 20 EXT_5V (5V) P 5V 电源 GPIO27, ADC2_CH7, TOUCH7, RTC_GPIO17 EMAC_RX_DV ADC2_CH6, TOUCH6, RTC_GPIO16, MTMS, HSPICLK, HS2_CLK, SD_CLK, EMAC_TXD2 ADC2_CH5, TOUCH5, RTC_GPIO15, MTDI (5) , HSPIQ, HS2_DATA2, SD_DATA2, EMAC_TXD3 ADC2_CH4, TOUCH4, RTC_GPIO14, MTCK, HSPID, HS2_DATA3, SD_DATA3, EMAC_RX_ER ADC2_CH3, TOUCH3, RTC_GPIO13, MTDO, HSPICS0 HS2_CMD, SD_CMD, EMAC_RXD3 ADC2_CH2, TOUCH2, RTC_GPIO12, HSPIWP, HS2_DATA0, SD_DATA0 ADC2_CH0, TOUCH0, RTC_GPIO10, HSPIHD, HS2_DATA1, SD_DATA1, EMAC_TX_ER ADC2_CH1, TOUCH1, RTC_GPIO11, CLK_OUT1 EMAC_TX_CLK 备注 1. 该管脚已连接至 ESP32-PICO-D4 的内置 flash 管脚。 2. 当用作 ADC_PRE_AMP 时，请在以下位置增加 270 pF 电容：(a) SENSOR_VP 和 IO37 之间；(b) SENSOR_VN 和 IO38 之间。 3. 32.768 kHz 晶振：(a) 输入；(b) 输出。 4. 该管脚已连接至开发板的 USB 桥接器芯片。 5. ESP32-PICO-KIT 内置 SPI flash 的工作电压为 3.3V。因此，strapping 管脚 MTDI 在模 组重启过程中应保持低电平。 开发板尺寸 ESP32-PICO-KIT V4 尺寸图 - 背面 ESP32-PICO-KIT V4 尺寸图 - 侧面 相关文档 ESP32-PICO-KIT V4 原理图 (PDF) ESP32-PICO-D4 技术规格书 (PDF) ESP32 Hardware Reference
