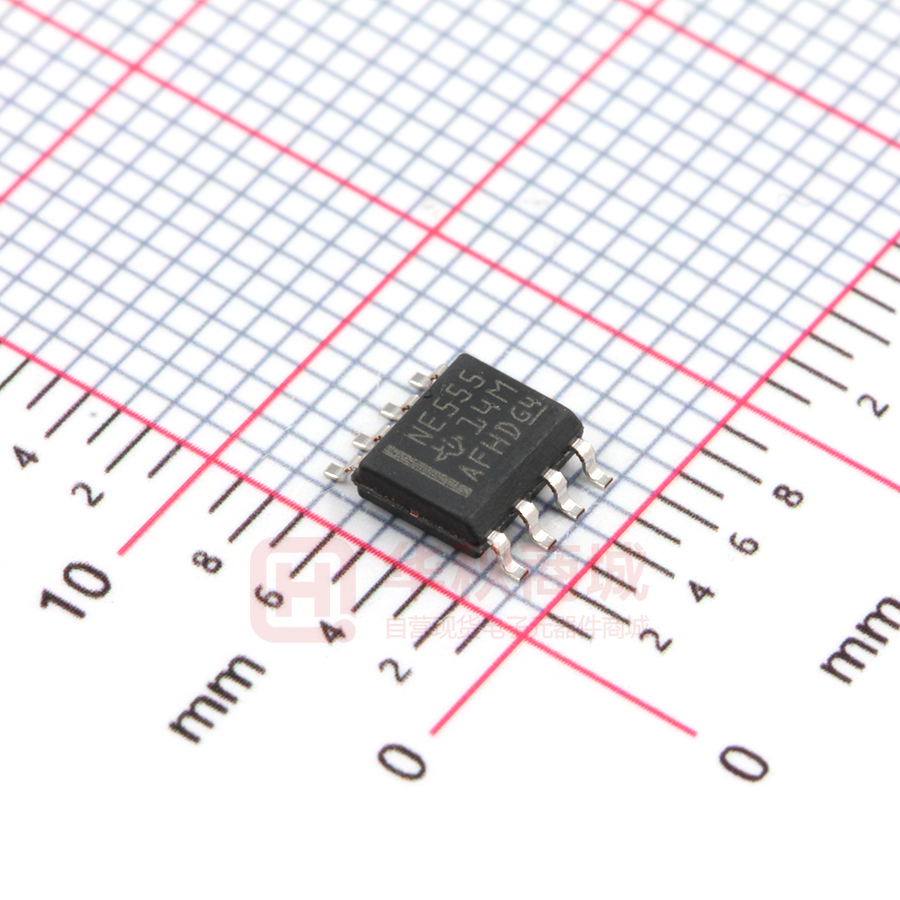

NE555DR

UMW R UMW NE555 NE555 ■ 产品简介 NE555 是一款能产生高精度定时脉冲的双极性集成电路。内部包括阈值比较器、触发比较器、RS 触发 器、输出电路等四部分电路构成。它可通过外接少量的阻容器件，组成定时触发电路、脉宽调制电路、音 频振荡器等等电路。广泛应用于玩具、信号交通、自动化控制等等领域。 ■ 产品特点 ● 定时精度好 ● 最大工作频率可达 500KHZ 以上 ● 输出驱动能力强 ● 可与 TTL 电路兼容 ● 温度稳定性好 ● 封装形式:SOP8、DIP8 ● 定时时间可从微秒级到小时级（可通过外接电阻电容精确控制） ■ 产品用途 ● 音频脉冲发生器、分频器 ● 脉宽调制，脉冲相位调制 ● 设备定时，交通灯控制、门禁控制 ● 工业控制 ■ 封装形式和管脚功能定义 管脚序号 管脚定义 管脚功能描述 1 GND 电源地 2 Trig 触发 3 Output 输出 4 Reset 复位 5 Cont 控制电压 6 Thres 阈值 7 Disch 放电 8 VCC 电源正 www.umw-ic.com 1 DIP8/SOP8 友台半导体有限公司 UMW R UMW NE555 ■ 极限参数 参数 符号 极限值 单位 电源电压 VCC 18 V 输入电压 VI (thre, trig, cont, reset) VCC V 输出电流 Io ±220 mA 耗散功率 400 mW 工作温度 PD TA -20～70 ℃ 储存温度 TS -65～150 ℃ 焊接温度 TW 260,10s ℃ 注：极限参数是指无论在任何条件下都不能超过的极限值。如果超过此极限值，将有可能造成产品劣化等物理性损伤； 同时在接近极限参数下，不能保证芯片可以正常工作。 ■ 原理框图 ■ 推荐电学参数 项目 符号 参数值 单位 电源电压 VCC 4.5～15 V 最大输入电压 Vth, Vtrig, Vcont, Vreset VCC V 输出电流 Io ±200 mA www.umw-ic.com 2 友台半导体有限公司 UMW R ■ 电学特性 UMW NE555 （TA=25℃，除非特别指定） 项目 工作电压 工作电流 符号 条件 最小值 典型值 最大值 单位 4.5 - 15 V VCC =5V, RL =∝,VO=VOL - 3 6 mA VCC =5V, RL =∝,VO=VOH - 1.5 5 mA VCC =15V, RL =∝, VO=VOL - 8 15 mA VCC =15V, RL =∝,VO=VOH - 6 13 mA VCC =15V - 10.0 11 V VCC =5V - 3.3 4 V VCC =15V - 10.0 11.2 V VCC =5V - 3.3 4.2 V VCC =15V, VTH =0V - - 250 nA VCC =15V - 5.0 5.6 V VCC =5V - 1.6 2.2 V - - 2 uA VCC ICC 控制端电压 VCL 阈值电压端电压 VTH 阈值电压电流 ITH *note1 触发端电压 VTRIG 触发端电流 ITRIG VCC =15V, VTRIG =0V, 复位端高电压 VRESETH VCC =5V 1.5 - VCC V 复位端低电压 VRESETL VCC =5V GND - 0.5 V VRESET =0.4V,VCC =15V - 0.13 0.4 mA VRESET =0V,VCC =15V - O.3 1.5 mA VCC =15V, IL =-5mA - 0.02 0.25 VCC =15V, IL =-50mA - 0.04 0.75 VCC =15V, IL =-100mA - 2.0 2.5 VCC =15V, IL =-200mA - 2.8 - VCC =5V, IL =-5mA - 0.08 0.35 0.15 0.4 复位端电流 输出低电压 IRESET VOL VCC =5V, IL =-8mA 输出高电压 VOH V VCC =15V, IL =-100mA 12.75 13.3 - VCC =15V, IL =-200mA - 12.2 - VCC =5V, IL =-100mA 2.75 3.3 - - - 100 nA VCC=15V,Idis=15mA - 140 480 mV VCC=5V,Idis=4.5mA - 100 200 mV V Idis (off) VO=VOH, Vdis = 10V 放电管饱和电压 Vdis(sat) VO=VOL 输出上升沿时间 tR CL=15pF， - 80 300 ns 输出下降沿时间 tF * Ts note2 CL=15pF - 50 300 ns RA=2kΩ至 VCC=15V,初始误差 - 1 - % Tv 100kΩ 随电源电压漂移（4.5V～15V） - 0.1 - %/V Tt * Ts note2 C=0.1uF VCC=15V,随温度漂移（0～60℃） - 150 - ppm℃ RA、RB=1kΩ VCC=15V,初始误差 - 1 - % Tv 至 100kΩ 随电源电压漂移（4.5V～15V） - 0.1 - %/V Tt C=0.1uF VCC=15V,随温度漂移（0～60℃） - 150 - ppm℃ 放电管关闭漏电流 定时误差 （单稳态） 定时误差 （非稳态） Notes：1.在 Vcc=15V 下，Ra+Rb 的最大值为 10MΩ；在 Vcc=5V 下，Ra+Rb 的最大值为 3.4MΩ。 2.定时误差定义为测量值与随机样本平均值之间的差。 同时，定时误差受外接电容、电阻的误差影响。 www.umw-ic.com 3 友台半导体有限公司 UMW R UMW NE555 ■ 典型应用线路 1、单稳态： 在单稳态模式下，当输入电平达到 1/3 Vcc 时，电路触发输出高电平，并保持 t=1.1*RA*C 时间后， 输出变为低电平。在 t 时间内，无论输入电平是什么状态，输出状态不受影响。电路及波形见图 3 和图 4。 图 4 单稳态波形图 图 3 单稳态电路 2、非稳态： 在非稳态模式下，电路会自动触发，输出为方波的多谐振荡器。其输出方波频率和占空比，可通过 RA、 RB、C 大小进行调节。其触发模式、充电和放电时间以及频率与电源电压无关。电路及波形见图 5 和图 6。 输出高电平脉宽 th=0.693*(RA+RB)*C；低电平脉宽 tl=0.693*RB*C； T=th+tl=0.693(RA+2RB)C； 频率 f=1/T=1.44/(RA*C+2RB*C)； 占空比 D=tl/T=RB/(RA+2RB)。 图 6 非稳态波形图 图 5 非稳态电路 www.umw-ic.com 4 友台半导体有限公司 UMW R UMW NE555 3、脉宽调制： 当定时器以单稳态模式连接，并由连续脉冲串施加到引脚 2 触发时，输出脉冲宽度可由施加到引脚 5 的信号进行调制。见图 7、图 8。 图7 图 8 脉宽调制电路波形图 脉宽调制电路 4、脉冲位置调制： 当定时器以图 9 方式连接，输出脉冲位置可由施加到引脚 5 的信号进行调制。见图 9、图 10。 图 10 脉冲位置调制电路波形图 图 9 脉冲位置调制电路 www.umw-ic.com 5 友台半导体有限公司 UMW R UMW NE555 ■ 封装信息 DIP 8 单位：毫米 / （英寸） B、8-pin plastic SOP (225mil) www.umw-ic.com 6 友台半导体有限公司 UMW R UMW NE555 SOP 8 单位：毫米 / （英寸） TO220-5L www.umw-ic.com 7 友台半导体有限公司
