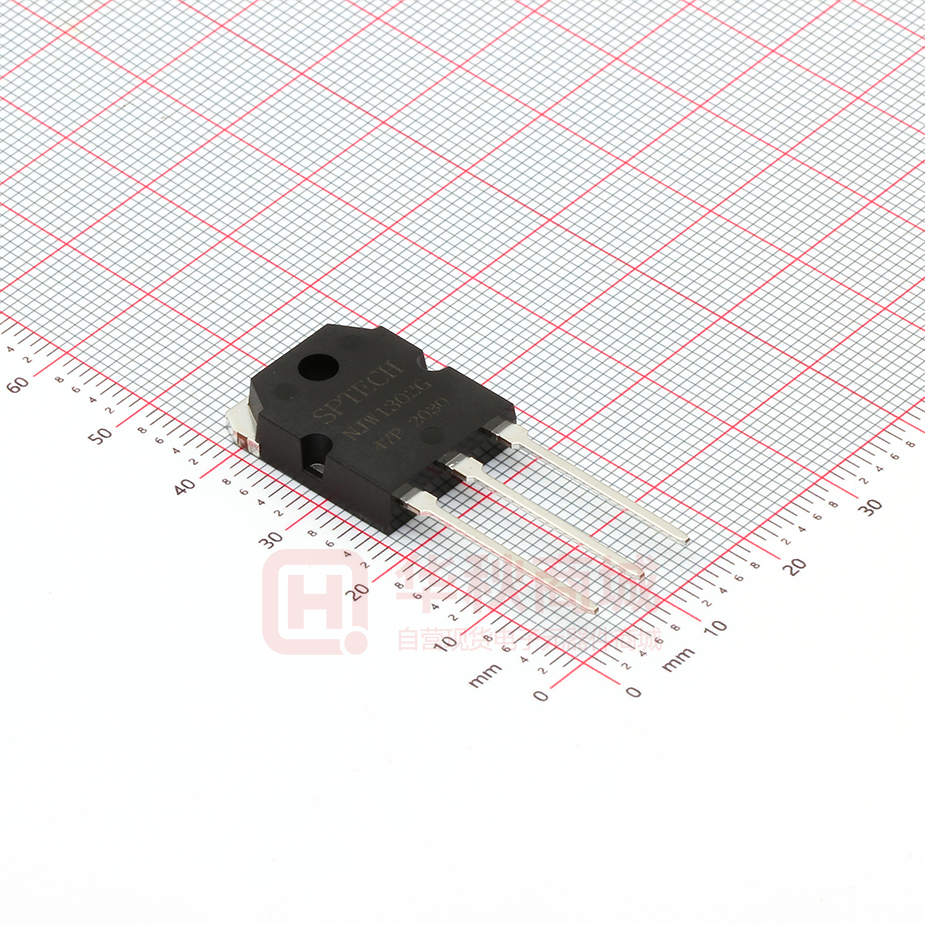

NJW1302G

NJW1302G

  • 厂商:

    SPTECH(质超)

  • 封装:

    TO3PN

  • 描述:

    硅PNP功率晶体管

  • 详情介绍
  • 数据手册
  • 价格&库存
NJW1302G 数据手册
SPTECH Product Specification SPTECH Silicon PNP Power Transistor DESCRIPTION ·With TO-3PN packaging ·Reliable performance at higher powers ·Accurate reproduction of Input signal ·Greater dynamic range ·Minimum Lot-to-Lot variations for robust device performance and reliable operation APPLICATIONS ·Switching regulators ·High frequency inverters ·General purpose power amplifiers ABSOLUTE MAXIMUM RATINGS(Ta=25℃) SYMBOL PARAMETER VALUE UNIT VCBO Collector-Base Voltage -250 V VCEO Collector-Emitter Voltage -250 V VCEX Collector-Emitter Voltage VEB= 5V -250 V VEBO Emitter-Base Voltage -5 V IC Collector Current-Continuous -15 A ICM Collector Current-Peak -30 A IB Base Current-Continuous -1.6 A PT Total Power Dissipation @ TC=25℃ 200 W TJ Junction Temperature 150 ℃ -65~150 ℃ Tstg Storage Temperature Range THERMAL CHARACTERISTICS SYMBOL PARAMETER MAX UNIT Rth j-c Thermal Resistance,Junction to Case 0.63 ℃/W SPTECH website:www.superic-tech.com 1 NJW1302G SPTECH Product Specification NJW1302G SPTECH Silicon PNP Power Transistor ELECTRICAL CHARACTERISTICS TC=25℃ unless otherwise specified SYMBOL PARAMETER CONDITIONS VCEO(SUS) Collector-Emitter Sustaining Voltage IC=- 100mA; IB= 0 VCE(sat) Collector-Emitter Saturation Voltage IC= -8A; IB=- 0.8A -0.6 V VBE(on) Base-Emitter On Voltage IC= -8A;VCE= -5V -1.5 V ICBO Collector Cutoff Current VCB=- 250V -50 mA ICEO Collector Cutoff Current VCE=- 250V -50 mA IEBO Emitter Cutoff Current VEB=- 5V -5 mA hFE-1 DC Current Gain IC= -0.1A; VCE=-5V 75 150 hFE-2 DC Current Gain IC= -1A; VCE= -5V 75 150 hFE-3 DC Current Gain IC= -3A; VCE= -5V 75 150 hFE-4 DC Current Gain IC=- 5A; VCE= -5V 60 hFE-5 DC Current Gain IC=- 8A; VCE= -5V 45 SPTECH website:www.superic-tech.com 2 MIN TYP. MAX -250 UNIT V
NJW1302G
物料型号为NJW1302G,是一款由SPTECH生产的硅PNP功率晶体管。

器件简介包括:采用TO-3PN封装,具有更高的功率可靠性,输入信号的精确再现,更大的动态范围,以及最小批次间变化,确保了设备性能的稳定性和可靠性。


引脚分配方面,1号引脚是基极(Base),2号引脚是集电极(Collector),3号引脚是发射极(Emitter)。


参数特性方面,该器件有以下绝对最大额定值:集-基电压(VcBO)为-250V,集-射电压(VCEO和VCEx)为-250V,发射-基电压(VEBO)为-5V,连续集电极电流(Ic)为-15A,集电极峰值电流(IcM)为-30A,连续基极电流(Is)为-1.6A。

总功耗(Pr)为200W,结温(TJ)为150℃,存储温度范围(Tstg)为-65℃至+150℃。


热特性包括各引脚的尺寸参数,以及结到外壳的热阻(Rthj-c)为0.63℃/W。


电气特性在25℃下,除非另有说明,包括:集-射维持电压(VCEO(SUS))为-250V,集-射饱和电压(VcE(sat))在Ic=-8A和Ib=-0.8A条件下最大为-0.6V,基-射导通电压(VBE(on))在Ic=-8A和VcE=-5V条件下最大为-1.5V,集电极截止电流(IcBO和IcEo)在VcB=-250V和VcE=-250V条件下分别为-50mA,发射极截止电流(IEBO)在VEB=-5V条件下为-5mA。

直流电流增益(hFE)在不同集电极电流下的最小值为75至60。


应用信息包括开关调节器、高频逆变器和通用功率放大器。


封装信息为3 TO-3PN Package。

更多信息可以访问SPTECH的网站:[www.superic-tech.com](http://www.superic-tech.com)。
