物料型号:2SC4467
器件简介:
- 该晶体管是SPTECH品牌的硅NPN功率晶体管。
- 它与2SA1694型号的晶体管相辅相成。
- 主要应用于音频和一般用途。
引脚分配:
- 引脚1:基极(Base)
- 引脚2:集电极,连接到安装底座(Collector:connected to mounting base)
- 引脚3:发射极(Emitter)
参数特性:
- 绝对最大额定值:
- 集电极-基极电压(VCBO):160V
- 集电极-发射极电压(VCEO):120V
- 发射极-基极电压(VEBO):6V
- 集电极电流(Ic):8A
- 基极电流(Ib):3A
- 集电极功耗(Pc):80W
- 结温(T):150°C
- 存储温度(Tsg):-55~150°C
功能详解:
- 特性参数:
- 集电极-发射极击穿电压(V(BR)CEO):120V
- 集电极-发射极饱和电压(VCEsat):1.5V
- 集电极截止电流(IcBo):10A
- 发射极截止电流(IEBO):10A
- 直流电流增益(hFE):50~180
- 输出电容(COB):200pF
- 转换频率(fr):20MHz
- 开关时间:
- 导通时间(ton):0.13ms
- 存储时间(ts):3.50ms
- 关断时间(t):0.32ms
- hFE分类:
- O类:50-100
- P类:70-140
- Y类:90-180
应用信息:
- 该晶体管适用于音频和一般用途。
封装信息:

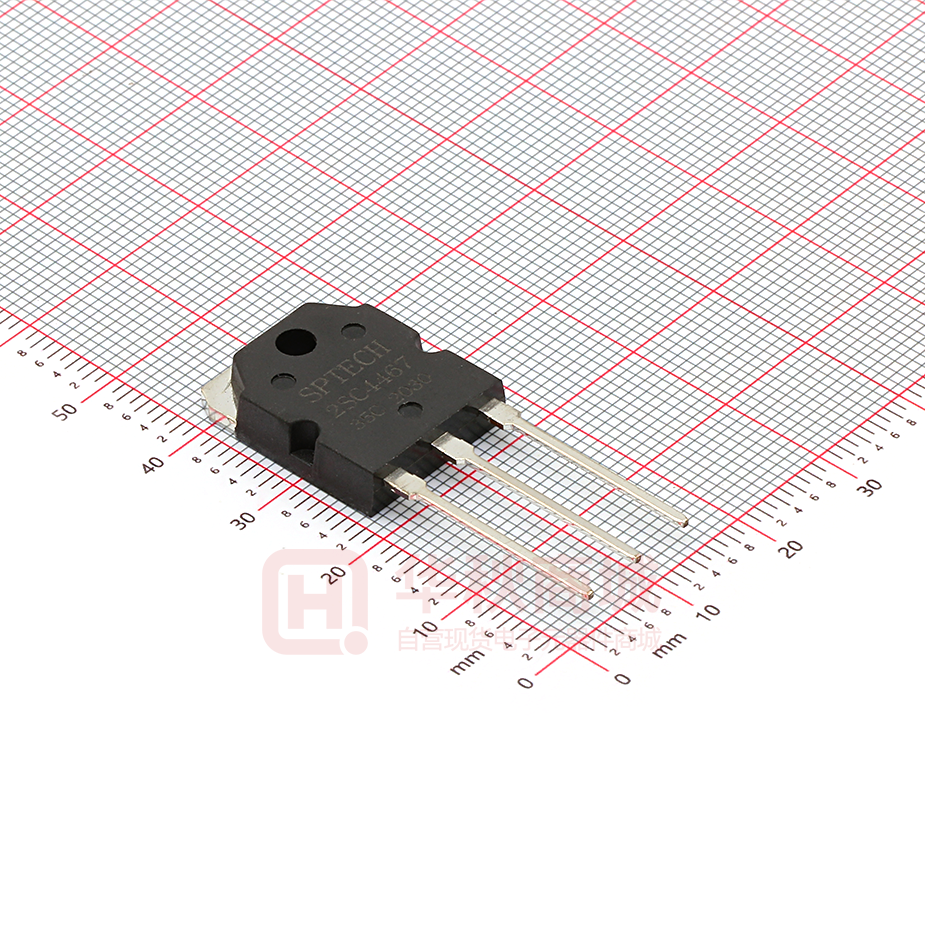

- 封装类型:TO-3PN
- 封装尺寸图和安全工作区图在文档中有所描述。
