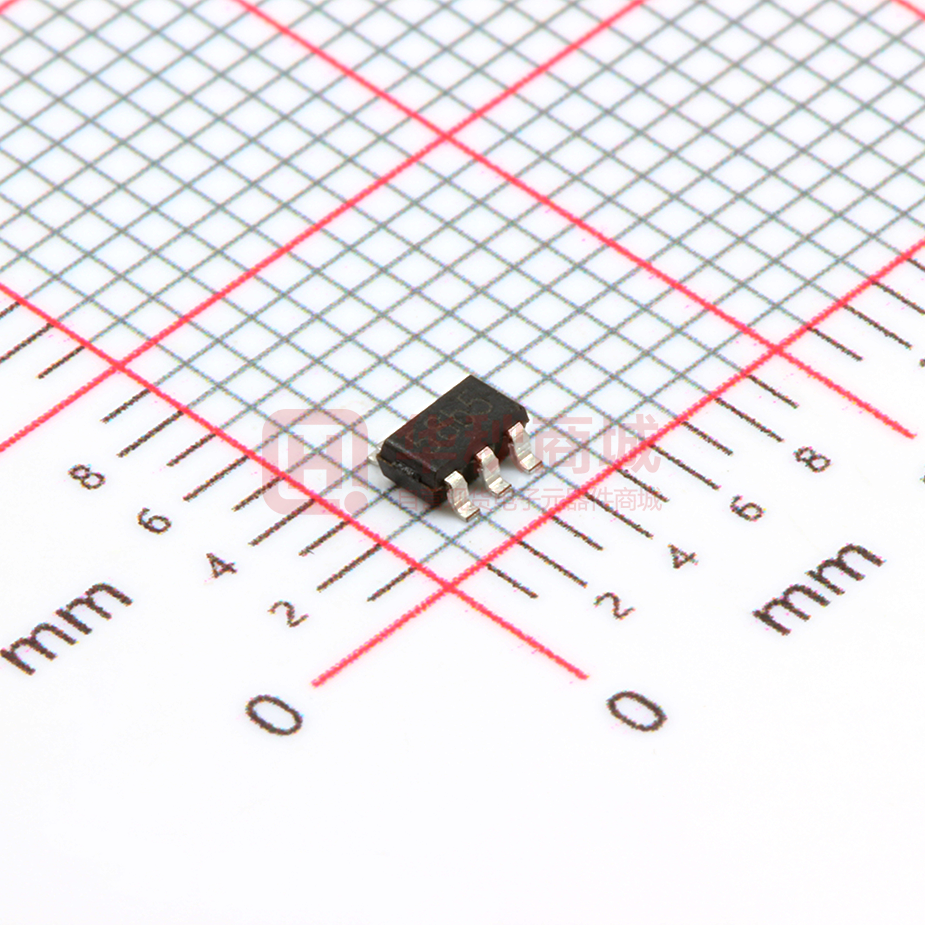

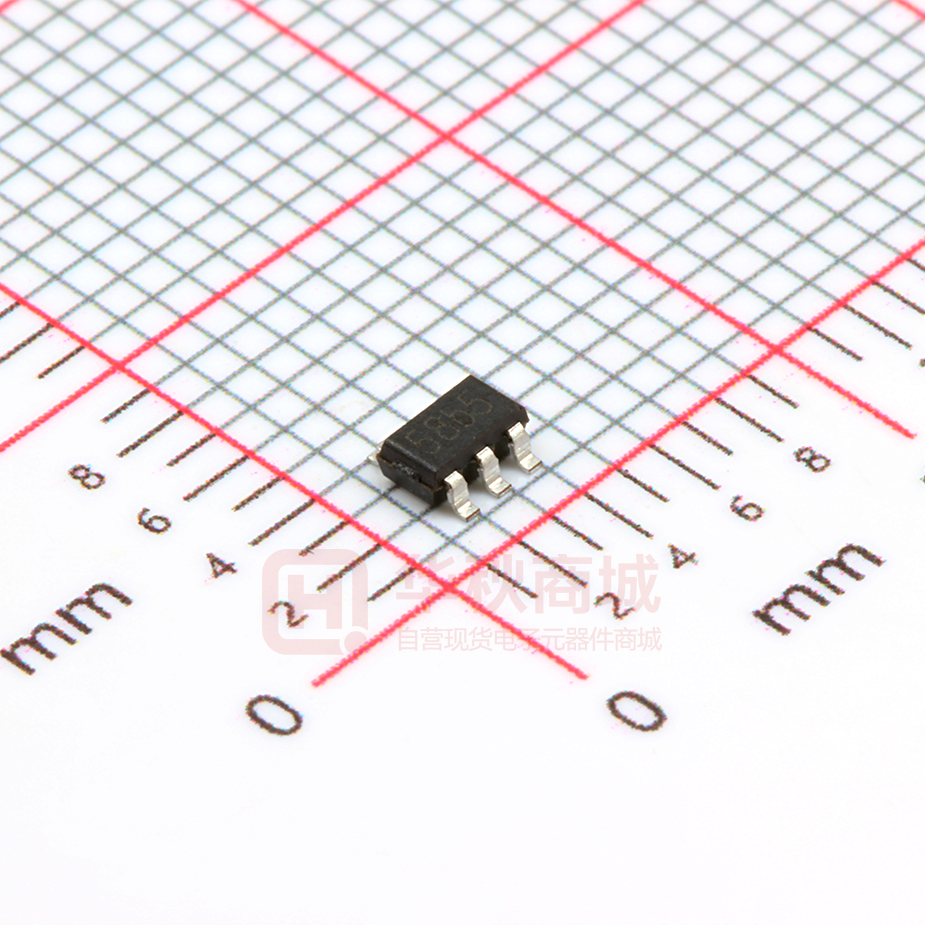

TP4058

TP4058

  • 厂商:

    TOPPOWER(南京拓微)

  • 封装:

    SOT23-5

  • 描述:

    600mA锂电池充电管理IC,带电池端反接保护功能 SOT23-5

  • 数据手册
  • 价格&库存
TP4058 数据手册
南京拓品微电子有限公司 TP4058 南京拓品微电子有限公司 NanJing Top Power ASIC Corp. 数据手册 DATASHEET TP4058 (600mA 线性锂离子电池充电器) 概述、特点、典型应用-------------------------------------------------------------------------------------P2 管脚、特性指标----------------------------------------------------------------------------------------------P3 引脚功能说明-------------------------------------------------------------------------------------------------P5 充电电流大小设置、电池反接保护功能----------------------------------------------------------------P7 充电指示状态、无电池连接指示状态-------------------------------------------------------------------P8 多种典型应用图、使用注意事项-------------------------------------------------------------------------P12 南京拓品微电子有限公司 TP4058 描述 TP4058 是一款完整的单节锂离子电池充电器,带电池正负极反接保护反接,具有 更大 600mA 的充电电流,更稳定的电流一致性。其采用恒定电流/恒定电压线性控制, SOT 封装与较少的外部元件数目使得 TP4058 成为便携式应用的理想选择。TP4058 可以 适合 USB 电源和适配器电源工作。 由于采用了内部 PMOSFET 架构,加上防倒充电路,所以不需要外部检测电阻器和 隔离二极管。热反馈可对充电电流进行自动调节,以便在大功率操作或高环境温度条件 下对芯片温度加以限制。充满电压固定于 4.2V,而充电电流可通过一个电阻器进行外部 设置。当电池达到 4.2V 之后,充电电流降至设定值 1/10,TP4058 将自动终止充电。 当输入电压(交流适配器或 USB 电源)被拿掉时,TP4058 自动进入一个低电流状 态,电池漏电流在 2uA 以下。TP4058 的其他特点包括充电电流监控器、欠压闭锁、自 动再充电和一个用于指示充电结束和输入电压接入的状态引脚。 特点 应用 ·锂电池正负极反接保护; ·充电座、移动电源 ·高达 600mA 的可编程充电电流; ·蜂窝电话、PDA、MP3播放器 ·无需 MOSFET、检测电阻器或隔离二极管; ·蓝牙应用 ·用于单节锂离子电池 典型应用 ·恒定电流/恒定电压操作,并具有可在无过热危 600mA 单节锂离子电池充电器 险的情况下实现充电速率最大化的热调节功能; ·可直接从 USB 端口给单节锂离子电池充电; ·最高输入可达 9V; ·精度达到±1%的 4.2V 预设充电电压; ·自动再充电; ·1 个充电状态开漏输出引脚; ·C/10 充电终止; ·待机模式下的供电电流为 145uA; ·2.9V涓流充电; ·软启动限制了浪涌电流; ·采用 5 引脚 SOT-23 封装。 绝对最大额定值 ·输入电源电压(VCC):-0.3V~9V ·PROG:-0.3V~VCC+0.3V ·BAT:-4.2V~7V · CHRG :-0.3V~10V ·BAT 短路持续时间:连续 ·BAT 引脚电流:600mA ·PROG 引脚电流:800uA ·最大结温:145℃ ·工作环境温度范围:-40℃~85℃ ·贮存温度范围:-65℃~125℃ ·引脚温度(焊接时间 10 秒):260℃ 600mA 电流完整的充电循环(600mAh) TP4058 南京拓品微电子有限公司 封装/订购信息 订单型号 TP4058-42-SOT25-R 器件标记 5 引脚塑料 SOT-23-5 封装 58bM(M 是生产批号,可变) 电特性 凡表注●表示该指标适合整个工作温度范围,否则仅指 TA=25℃,VCC=5V,除非特别注明。 符号 参数 VCC 输入电源电压 ICC 输入电源电流 条件 最小值 典型值 最大值 ● 4.0 单位 5 9.0 V 充电模式,RPROG=10K ● 150 500 μA 待机模式(充电终止) ● 145 190 μA 停机模式(RPROG 未连接, ● 120 140 μA 4.158 4.2 4.242 V VCC
TP4058 价格&库存

很抱歉,暂时无法提供与“TP4058”相匹配的价格&库存,您可以联系我们找货

免费人工找货
TP4058
  •  国内价格
  • 1+0.40641
  • 10+0.37441
  • 30+0.36801
  • 100+0.34881

库存:0
