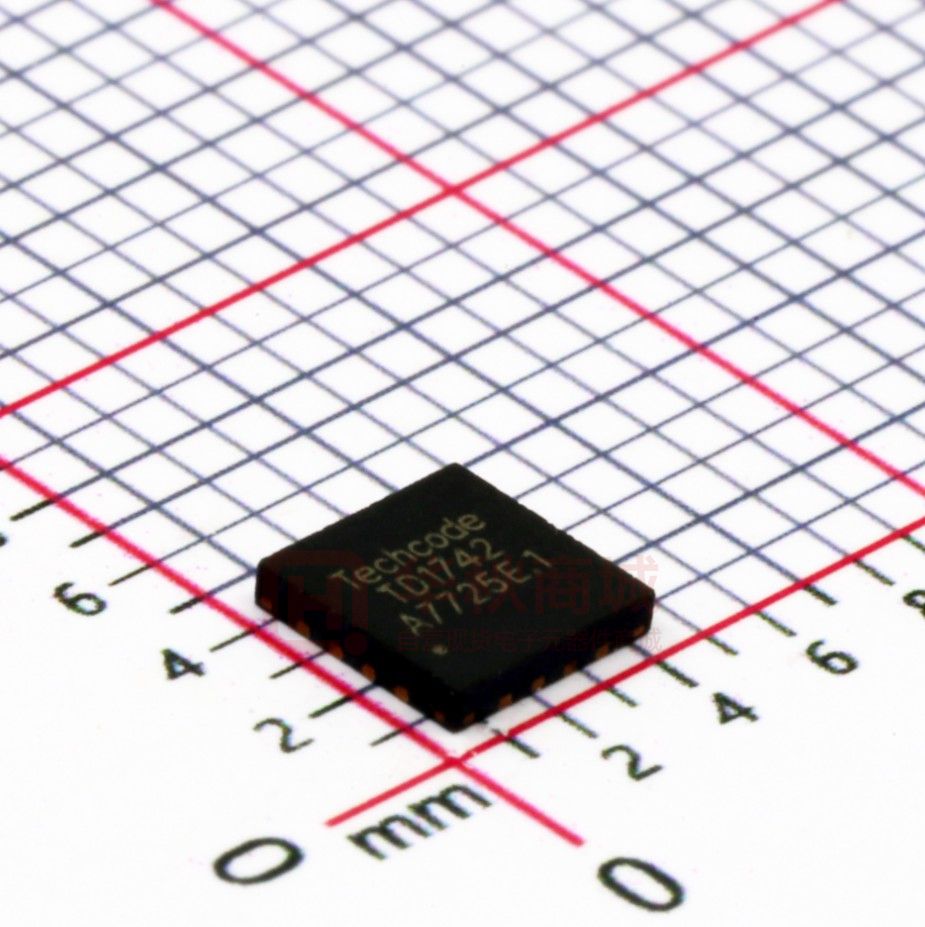

TD1742

        Techcode® DATASHEET TD1742 40Vin 2 Outputs COT Buck Controller General Description  Features    TD1742‐2COT is a DC/DC Buck Controller with 2 current sense  pins  suitable  for  many  multi‐output  applications.  It  is  designed to allow for operating a wide supply voltage range  from  7.5V  to 40V.  It has  both  high‐side and  low‐side drivers  allowing  synchronous  configuration  using  two  external  power‐NMOS.  It  can  operate  in  both  Constant  Current  (CC)  and Constant Voltage (CV) modes.  TD1742‐2COT operates as a DC/DC Buck Controller providing  a wide range of outputs at Constant Voltage (CV) from 1.20V  to 28V and the output current as high as 10A or above. It has  a  Constant  Current(CC)  mode  so  that  output  current  can  be  set externally and at a accuracy of +/‐7%.    The current mode control that makes feedback control have  good line and load regulation with flexible external design.  There are 2 independent current limit control pins in addition  to  the  CC  setting  for  added  flexibility  of  driving  2  separate  loads. Each of the current limits can be set by a sense resistor  at  100mV  across  it.  At  the  same  time,  output  peak  current  limit is working during normal operation.              Pin Configurations    Vin: 7.5V to 40V    Vout: 3V to 28V; typical at 5V    CC/CV Mode Control  Burst/PFM Mode for Increased Light Load  Efficiency  Hiccup mode 1‐2S when SCP/OVP occur  Protection    NMOS peak current limit:    accuracy：~20%  Output short protection: reduce input current to  less than 20mA(RMS)    OVP(output Over‐Voltage Protection)  Output FB short protection    Temperature shut down(OTP).  Adjustable Output Cable Resistance Compensation Duty: 0~98%(Toff_min=100ns, Deadtime=25~35ns) Switching Frequency: 150KHz(+/‐25k)  Integrated MOSFET Driver.    OVP: When Vfb>140%*VREF, open discharge  switch ( Vout1/2). Discharge current> 50mA  QFN‐16 Package        Applications     Car Charger    High‐Brightness Lighting    General‐Purpose DC/DC Controller   Figure1 Pin Configuration of TD1742(Top View)  December,  12,  2018.                                                    Techcode  Semiconductor  Limited                                            www.techcodesemi.com  1  Techcode®         40Vin 2 Outputs COT Buck Controller DATASHEET TD1742 Pin Description  Pin Number  Pin Name  Description  1  HSD1  High Side Driver  2  SW1  Inductor terminal.  3  LSD1  Low Side Driver  4  VOUT1  VOUT1 feedback  5  VFB1  Feedback input with reference to 1.20V. It can set output voltage.  6  VCS1  Current sense positive pin.    7  VCS2  Current sense negative pin.  8  VFB2  Feedback input with reference to 1.20V. It can set output voltage.  9  VOUT2  VOUT2 feedback  10  LSD2  Low Side Driver  11  SW2  Inductor terminal.  12  HSD2  High Side Driver  13  BST2  Internal  High  Side  Driver  Power  Bias  which  is  typically  5V  above  Vin.  A  typical  0.1uF  capacitor is used connecting between BST and SW pins.  14  VDD  Internal 5v power supply, a 1uF (or more) capacitor is connected between this pin and GND. 15  VIN  Supply input  16  BST1  Internal  High  Side  Driver  Power  Bias  which  is  typically  5V  above  Vin.  A  typical  0.1uF  capacitor is used connecting between BST and SW pins.    GND  Ground pin.  December,  12,  2018.                                                    Techcode  Semiconductor  Limited                                            www.techcodesemi.com  2  Techcode®         DATASHEET TD1742 40Vin 2 Outputs COT Buck Controller Function Block  VIN 5VLDO BBMDRV1 COT_PWM1 SOFT1 Curr_Sense1 5VLD0 v dda 5v ldo v 1p2 v in v ccth v tset gnda v 1p2 v ccth sof tbuf v dda vdd 10k csp end_sof t gnda v tset v dda softbuf1 v ref pulse1 vss end_soft1 v ddp PROT1 CV_comp1 Rrp1 v dda CC_comp1 csp Vcs v in pwm v cs1 pulse vdd csn cc1 vss gnda ldr_en pw m_int1 ldr_en_int1 pwm_raw pwm ldr_en_raw ldr_en pw m1 ldr_en1 pwm bst BST1 hdr HSD1 ldr_en cc SW1 lx gnda tset LSD1 ldr v out gnda gndp fb1 csp1 csn1 BBMDRV2 COT_PWM2 SOFT2 Curr_Sense2 v dda sof tbuf v dda vdd 10k csp end_sof t gnda v dda softbuf2 v ref pulse2 vss end_soft2 v ddp PROT2 CV_comp2 Rrp2 Vcs csn gnda v dda CC_comp2 csp v in pwm v cs2 vdd pulse cc2 vss ldr_en pw m_int2 ldr_en_int2 pwm_raw pwm ldr_en_raw ldr_en pw m2 ldr_en2 pwm bst BST2 hdr HSD2 ldr_en cc SW2 lx gnda tset LSD2 ldr v out gnda gndp fb2 GND csp2 csn2 Figure 2 Function Block Diagram of TD1742 Absolute Maximum Ratings  Symbol  Parameter Rating ‐0.3 to +43  Unit V VIN  Supply Input Voltage    SW to GND    BST,HSD to SW  ‐1 to VIN+1  VSW‐0.3 to VSW+6   VDD,VFB1‐2,LSD1‐2 to GND  ‐0.3 to +6  V   VCS1‐2 to GND  ‐0.3 to +0.3  V  ESD  HBM (Human Body Mode)  2K  V θJA  Thermal Resistance from Junction to ambient  40  ºC/W  V V Recommended Operating Conditions  Symbol  Parameter  Rating  Min.  Typ.  Max.  VIN  Supply Voltage  7.5  ‐  40  V  VOUT  Output voltage range  3  ‐  28  V  IOUT  Output current range  ‐  ‐  15  A  TOP  Operating Temperature  ‐40  ‐  85  ºC  Unit December,  12,  2018.                                                    Techcode  Semiconductor  Limited                                            www.techcodesemi.com  3  Techcode®         DATASHEET TD1742 40Vin 2 Outputs COT Buck Controller TSTG  Storage Temperature Range  ‐65  ‐  150  ºC  TJ  Junction Temperature    ‐40  ‐  150  ºC TSDR  Maximum Lead Soldering Temperature, 10 Seconds  260  ºC  Electrical Characteristics  (VIN=12V, TA=25°C (unless otherwise specified). MOSFET use TDM3436)  Symbol    VIN    Characteristic  Test conditions    Min    Supply Voltage    7.5  IIN    Supply Input Current  Vout=5V,No load  VUP    VIN UVLO Turn ON  VHYS  VIN UVLO Hysteresis  Typ    Max    Unit      ‐  40  V  0.6  0.8  2.5  mA  VIN Rising  5.0  5.5  6.0  V  VIN Falling    ‐  1.0    ‐  V  VIN UVLO    Feedback voltage    VFB1/2    Feedback voltage    1.176  1.20  1.224  V     Tolerance    ‐2      ‐  2  %  Soft Start time    ‐  0.7  ‐  ms  FSW    Switch frequency    125  150  175  KHz  TON  Minimum On‐Time    ‐  150  ‐  ns  D  Duty cycle      ‐    ‐  98  %    46.5  50  53.5  mV  VCC2  CC threshold  CC threshold  VOUT=5V  46.5  50  53.5  mV  IFB    Cable compensation Current  Vin=12V, Cout1‐2=40mv    ‐  4.0  ‐  uA  Soft Start    Oscillator  Current sense  VCC1  HDR & LDR Drivers    TRH    HDR Rising Time          ‐  10      ‐  ns  TFH    HDR Falling Time        ‐  10      ‐  ns  TRL  LDR Rising Time        ‐  10      ‐  ns  TFL  LDR Falling Time        ‐  10      ‐  ns  TLH  Dead Time        ‐  30      ‐  ns  THL  Dead Time        ‐  30      ‐  ns  Thermal Shutdown(OTP)    TSD    Temperature Rising          ‐  150      ‐  ºC  THYS  OTP Hysteresis          ‐  20      ‐  ºC    December,  12,  2018.                                                    Techcode  Semiconductor  Limited                                            www.techcodesemi.com  4          Techcode® DATASHEET TD1742 40Vin 2 Outputs COT Buck Controller Typical Application Circuit  VIN+ C7 10uF EC1 220uF C2 10uF GND C1 0.1uF VIN- GND C5 4.7uF GND S D S 5 EC3 6 7 2 16 OUTPUT1 C13 10uF C9 3.3 nF C6 22pF 8 D D G TDM3436 S D S D S 17 BST1 BST2 13 2 100nF 1 100nF R15 4.7R 4 3 TD1742 SW1 SW2 LSD1 LSD2 1 VOUT1 VOUT2 D S D S D 5 6 7 8 Q2 R5 4 4.7R 3 10 2 1 D S TDM3436 L1 VOUT2+ VOUT2 2 VOUT1 4 G 11 3 5 470uF C3 Q4 22uH 4 R6 4.7R C4 2 R12 33K Q1 12 3 VOUT1 R3 20K HSD2 VFB2 D HSD1 9 VOUT2 1 G 22uH D S TDM3436 D S D S D C11 5 3.3nF 6 7 R2 33K/1% R4 20K 8 8 VOUT1+ S 1 R11 4.7R 3 CS2 8 D TDM3436 4 CS1 L2 G 7 7 D VFB1 6 6 5 GND Q3 VDD VIN U6 14 15 GND R13 10K R1 10K/1% GND C8 22pF EC2 470uF C14 10uF GND GND GND VOUT2- VOUT1- R17 0.01R/1% R8 0.02R/1% GND GND   Figure 3 2‐outputs with CC     December,  12,  2018.                                                    Techcode  Semiconductor  Limited                                            www.techcodesemi.com  5          Techcode® DATASHEET 40Vin 2 Outputs COT Buck Controller TD1742 Function Description  TD1742  operates  in  a  constant  on  time  control  to  regulate  the output voltage. When the feedback voltage FB lower than  the  VREF,  turns  on  the  high  side  power  MOSFET.  Ton  calculator  decides  the  high‐side  MOSFET  on  time. When  the  power  switch  is  off,  it  remains  off  until the  FB  lower is  than  VREF.  CC/CV Mode Control  TD1742  provides  CC/CV  function.  The  Constant  output  Current  control  Mode  and  Constant  output  Voltage  control  Mode.      Output Voltage Setting  VFB  is  the  feedback  pin  and  connected  to  the  non‐inverting  of error amplifier input. The output voltage is adjustable from  3V  to  28V  with  a  resistor‐divider  connected  with  VFB  GND  and  converter’s  output.  Using  1%  or  better  resistors  for  the  resistor‐divider is recommended.  The output voltage is determined by the equation:  VOUT=VFB*(1+R1/R2)=1.2V*(1+R1/R2)    R1 can program the cable compensation.  Constant Current setting  Adjust  the  sense  resister  (Rs)  can  set  the  constant  current  value.    Icc=0.05/Rs    Output Cable Resistance Compensation  To compensate for resistive voltage drop across the charger's  output cable, it integrates a simple, user‐programmable cable voltage  drop  compensation  using  the  impedance  at  the  FB  pin.  By  choosing  different  R1,  we  can  get  different  cable  voltage drop compensation values.  Vc = R1 ∗ Vcs ∗ 9/100000    FB UVP  For TD1742, Hiccup Mode of Under Voltage Protection (UVP)  is  provided.  If  cc  mode  is  triggered  or  over  short  current  protection(SCP) occur, the output voltage will be pulled down  quickly.  When FB
