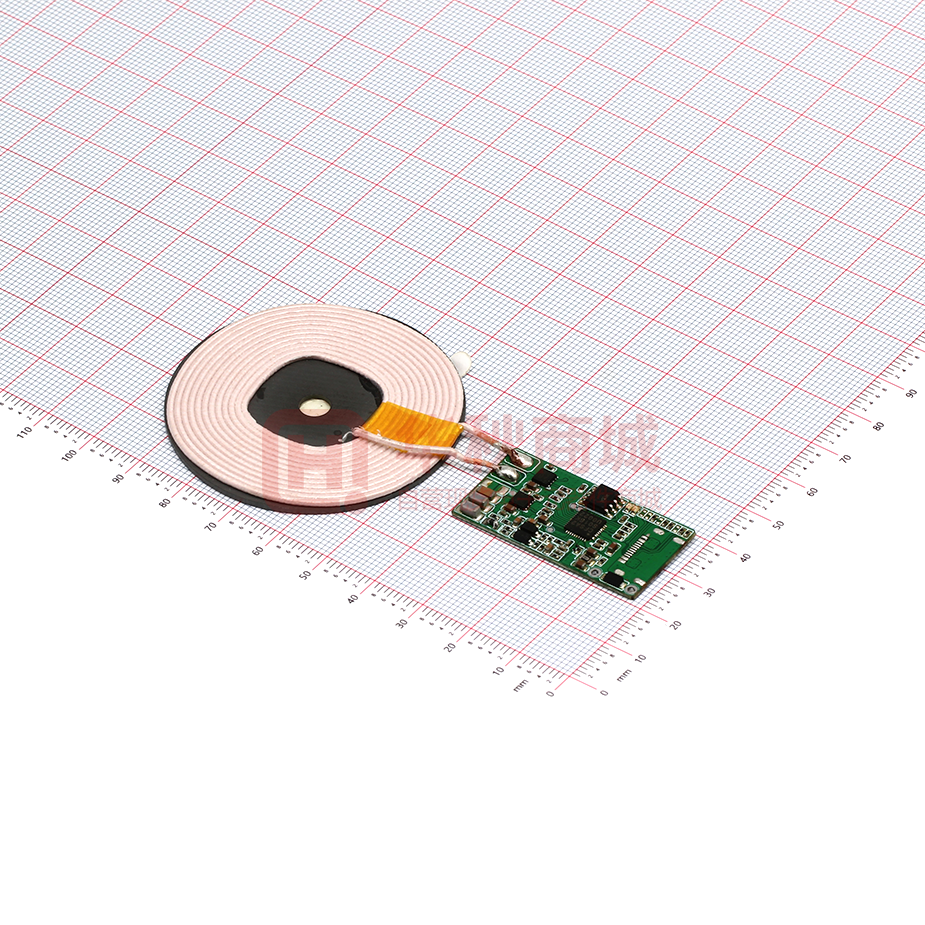

YW02-CM01

深圳亚特联科技科技有限公司 Shenzhen YaTeLian Technology Co., Ltd. SPECIFICATION FOR APPROVAL CUSTOMER 客户： MODEL NO 产品型号：YW02-CM01 15W 单线圈无线充发射板 Date 日期： 2018-12-17 Version number 版本号： 00 客户承认(CUSTOMER APPROVE): 拟定PREPARED 审核CHECKED 批准APPROVAL 审核CHECKED 批准APPROVAL 亚特联(YaTeLian ) 拟定PREPARED 公司名称：深圳亚特联科技科技有限公司 Company : Shenzhen YaTeLian Technology Co.,Ltd 地址: 深圳市福田区深南中路3018号世纪汇广场·都会轩16楼1618室 Add:Room 1618 DuHuiXuan ShiJiHui Plaza ，ShenNan Middle Road 3018，FuTian district, Shenzhen City,GuangDong Province ，China 电话(Tel):+86-755-83677188 传真(Fax):+86-755-83796511 Http:// www.yatelian.com 第1页共6页 变更列表 Modification List 产品型号Model No. 版本 Rev. 日期 Date 00 YW02-CM01 变更前 Previous 2018-12-17 (初版) Original Release 参数：Specification: 5W/7.5W/10W/15W 改进 Revised 备注 Remark -- 第2页共6页 1. 概要 General 本产品3线圈无线充电发射端提供的基于电磁感应技术的无线充电解决方 案，兼容 Qi-BPP/三星/苹果快充 7.5W/Qi-EPP 快充标准，可提供15W 的输 出功率。尺寸小（18mm*36mm），方便嵌入在一些常用智能家居等产品加入无 线充电功能。 2.电器规格 2. 1 发射端规格 项目 规格 无线充电标准 Qi-BPP/三星/苹果快充7.5W/Qi-EPP 快充标准 输入功率 24W（Max） 输入电压 5V/12V 电源接口 Micro-USB(支持 QC2.0/QC3.0) 最大输出功率 静态功耗 充电高度（线圈之间距离） 15W < 0.075W 3-8mm 充电效率 75%-85% 充电面积 10mm*10mm 外壳厚度 3mm 支持被充电设备 1个 产品认证 CE/FCC 线圈类型 MP-A2 线圈 线圈数量 1个 保护功能 过压保护，过流保护，温控保护，FOD 保护 LED 灯闪描述：开机（即插入适配器）红色LED 灯常亮3S 后自动熄灭，放置手机正常工作 后绿灯进入呼吸状态直至后手机充满(三星手机充满后灯灭）。异常情况（如FOD 保护，温 控保护）：红灯闪烁，异常解除后自动恢复充电绿灯充电。 第3页共6页 3.结构特性 Mechanical Characteristics 3.1 PCB尺寸 3.1.1 电源输入接口 Power source input interface：TYPE-C&PAD 3.2 线圈 Coils :MP-A2,直径50mm，高度3.8mm 第4页共6页 备注： 1.此PCBA为5W,10W,15W兼容设计，只要前端输入不同的电压即可，具体如下: 输入电压 输出功率 5V 5W 9V 10W 12V 15W 2. 在需要输出15w功率时，会有热量，需要将pcba的背面加上散热硅胶后贴于金属外壳或者散热 片上提高散热效率，客户在购买使用时请注意。 第5页共6页 3. 无线充发射线圈在安装到客户产品时请注意MP-A2的线圈到外壳的表面的距离在3mm左右最佳： 第6页共6页
