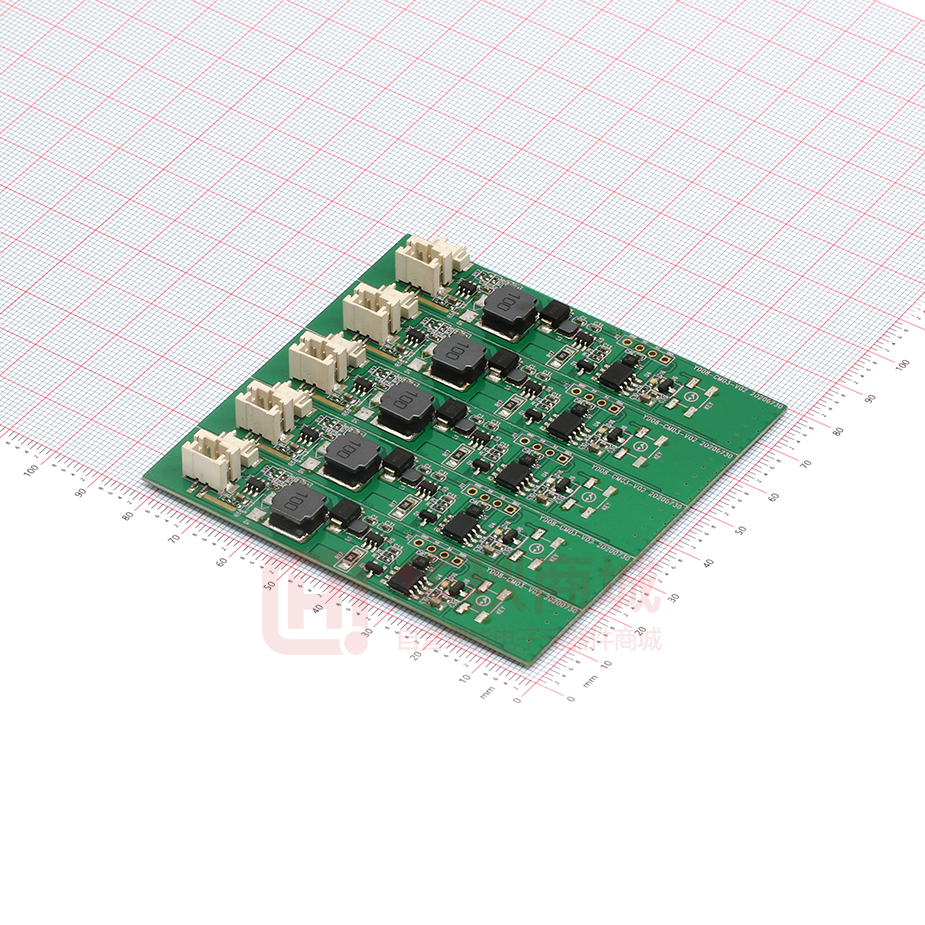

YTL-YD08-CM03-V01

产品规格书 产品名称： UVC紫外消毒模组PCBA 产品型号： YTL-YD08-CM03-V01 版本编号： V1.00 文件编号： YTL-RD-20200706002 文档发放历史记录 序号 版本编号 变化状态 1 V1.00 C 变更（+/-）说明 作者 日期 Peter 2020.07.06 变化状态：C-创建，A-增加，M-修改，D-删除 第1页共4页 Contents 目录 1. 概要 General.............................................................................................................................................. 3 2. 产品参数： ............................................................................................................................................... 3 3. 操作说明： ............................................................................................................................................... 3 第2页共4页 1. 概要 General 本产品为6个UVC LED的紫外线消毒产品，带指示灯和G-SENSOR,宽电源输入，6 个紫外线光功率可达到60mw 便携式紫外线消毒杀菌器PCBA方案：欢迎客户私模定制合作 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 pcba尺寸小巧：77*15mm 板上紫外LED共6灯 高效率LED专用驱动电路 预留开关按键，功能默认同消毒棒定义（如下节操作说明） led状态指示同时提供秒级计时 单灯紫外光通量10mW 重力感应角度保护功能，防止紫外线误伤人眼 宽电压输入范围，适应各种产品添加紫外线消毒功能 应用于扫地机，吸尘器，空调出风口，空气净化器等家电产品上 2.产品参数： 产品型号：YD08-CM03 PCBA 产品尺寸规格：77*15mm 输入电压：DC 4~30V 发光角度：单灯120° LED功率：单灯紫外功率10mW x 6pcs 3.操作说明： 第3页共4页 3.1 开机：长按按键1.5s以上开机，直接进入10s消毒模式，面板蓝灯1s闪烁一 次，UVC灯打开，10s结束后蜂鸣器鸣一声进入待机模式，如无操作15s后 休眠关机 3.2. 休眠关机状态：退出消毒后15s内均进入休眠关机状态 3.3. 取消消毒：在10s消毒和长时间消毒模式下，短按取消当前消毒模式 3.4. 10秒消毒模式：待机状态下短按1次按键开启10s消毒模式 3.5. 长消毒模式：待机状态或10s模式下连续短按2次开启长时间消毒模式，面 板蓝灯1s闪烁一次，UVC灯打开， 蜂鸣器每隔1min鸣叫1次），随 时可短按按键取消当前工作模式 3.6. G-SENSOR功能：防止紫外灯照射操作者的眼睛造成伤害 特别注意事项： 1. 2. 3. 4. 5. 6. 紫外产品请勿直视紫外光和直接对人体照射； 请将本产品放置在远离儿童的地方； 请保持灯珠表面洁净避免浸水； 请勿压碰灯珠； 长时间不使用电池电量不足时请留意及时充电； 紫外线UVC灯珠照射消毒物的距离在5cm以内为宜； 第4页共4页
