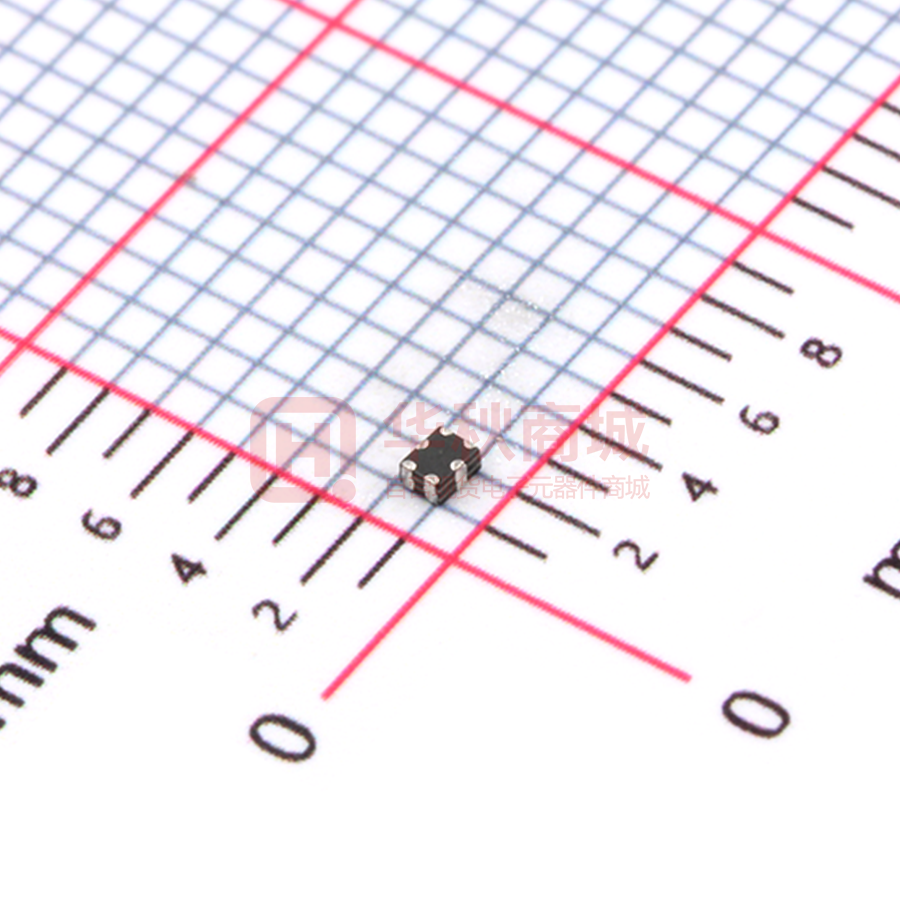

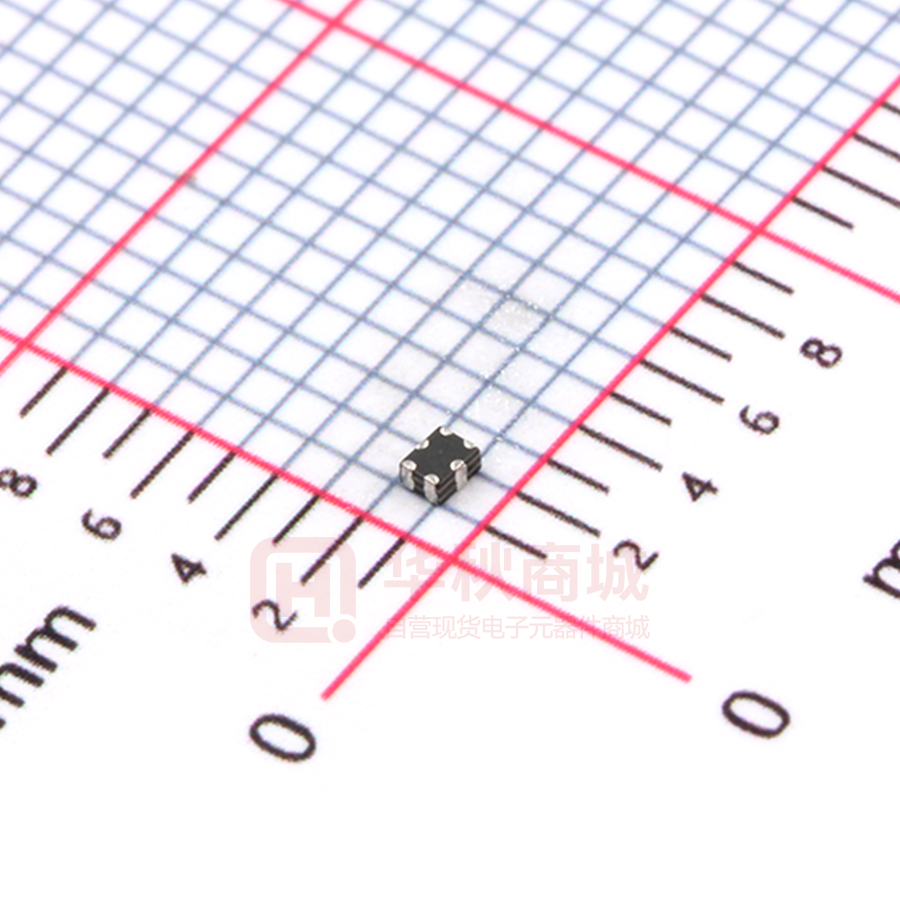

ICMEF112P900MFR

ICMEF112P900MFR

  • 厂商:

    ICT

  • 封装:

    FILTER_1X1.27MM_SM

  • 描述:

    EMI/RFI滤波器 2Channel 100mA FILTER_1.27X1MM_SM

  • 数据手册
  • 价格&库存
ICMEF112P900MFR 数据手册
ITEM P/N Page COMMON MODE ESD FILTER ICMEF112P900MFR 1 Data Sheet - ITEM : COMMON MODE ESD FILTER - PART NO : ICMEF112P900MFR - CONDITION : 1. 2. 3. 4. ITEM P/N Page COMMON MODE ESD FILTER ICMEF112P900MFR 2 1. Generals • This specification covers the engineering requirements for the ICMEF112P900MFR (Common Mode ESD Filter) 2 Features 2. • Effective for suppressing common mode noise and almost no effect for high speed differential data line • One common mode filters and two ESD suppression devices integrated • Ultra low profile (1 (1.27ⅹ1.00ⅹ0.60mm) 27ⅹ1 00ⅹ0 60mm) • Ceramic multilayer type SMD component • Non-polarized product • It is a product conforming to RoHS directive. 3. Applications • LVDS lines in notebook computers • y PC, Audio p player, y DSC USB2.0, IEEE1394, DVI, HDMI lines in PDP, LCD TV, DVD Player, • MDDI, MIPI in mobile phone 4. Product specifications 4 1 PART NUMBER CODE 4. ICMEF ① 11 ② 2P ③ 900 ④ M ⑤ F ⑥ R ⑦ ① Series name of ICT’s Common Mode ESD Filter ② Dimensions, 1.27mm (L) ⅹ 1.0mm (W) ③ Number of lines lines, 2P 2P= 2 lines ④ Common Mode Impedance (at 100MHz), 900= 90Ω ⑤ Tolerance of common mode impedance, M= ±25% ⑥ Type of electrode plating: F= Lead Free ⑦ Packing Type, R= Reel ITEM P/N Page COMMON MODE ESD FILTER ICMEF112P900MFR 3 Capacitance Insulation Resistance (Max) Rated Voltage Rated Current 4. 2 Specification p of electrical characteristics Characteristics Common Mode Impedance Resistance CTF Leakage Current CTF y symbol ZCM RDC IL C IRCR VR IR Units Ω Ω ㎂ pF MΩ Volt mA Test Condition @100MHz 25℃±2℃ 5V 0.5Vrms @1MHz 10V Value 90(±25%) Max 4.0 Max 1.0 Max 1.7 Min 10 Z11 5 Max100 -Transmission characteristics (S-parameter) - Impedance Curves 1000 25℃±2℃ 25℃±2℃ S21 LOG - LOG LOG 10 dB/REF 0 dB 0 Differential Mode S21 100 -10 S21(dB) IMPEDA ANCE (Ω) -5 10 -15 -20 -25 1 1M 10M 100M FREQUENCY (H (Hz)) 1G -30 1M 10M 100M FREQUENCY(Hz) 1G ITEM P/N Page COMMON MODE ESD FILTER ICMEF112P900MFR 4 4 3 Operating Temperature 4. DESCRIPTION REQUIREMENTS Operating Temperature -40℃ ∼ + 85℃ 5. Equivalent Circuit & Recommended Foot print & Stencil mask PIN NUMBER DESCRIPTION ①~④ DATA LINE ⑤, ⑥ GROUND ① Unit : mm Stencil Mask T : 0.10mm ② ⑤ ⑥ ③ ④ [ Equivalent circuit ] [ Foot print ] [ Stencil Mask ] 6. Mechanical Property 6. 1 Appearance and Dimension 0.1 Unit : mm ITEM P/N Page COMMON MODE ESD FILTER ICMEF112P900MFR 5 6. 2 Structure of Product Ni plated Sn plated External Electrode (Ag) External Electrode (Ag Inner Electrode (Ag) 6. 3 List of Raw Material NO Material Supplier 1 Ferrite powder Restricted 2 LTCC glass powder Restricted 3 Ag(Inner) paste Restricted 4 Ag(Terminal) paste Restricted 5 Ni plating solution Restricted 6 Sn plating solution Restricted ITEM P/N Page COMMON MODE ESD FILTER ICMEF112P900MFR 6 7 TEST METHOD OF ELECTRICAL PROPERTY 7. - PIN INDEX Pin6 Pin1 Pin3 Pin2 Pin4 Pin5 ITEM DESCRIPTION SOURCE EQUIPMENT Rdc Pin 1-3, 2-4 10mA DC Source Source Meter CM Impedance p Pin 1-2(Short) to Pin 3-4(Short) 500mV LCR Meter ((3GHz)) IL Pin 5 or 6 to Pin 1, 2, 3, 4 5V DC Source Source Meter ITEM P/N Page COMMON MODE ESD FILTER ICMEF112P900MFR 7 8 REFLOW CONDITION 8. 8. 1 RECOMMENDED SOLDERING PROFILE (Lead-free condition) (℃ ) D ell: max Dwell: ma 260℃-10sec 260℃ 10sec ℃ 185℃ ℃ 160℃ Δ T≤ 220℃ 130 ℃ 250℃ ΔT ≤130℃ 30~50 sec 30~50 sec Soldering Soldering Pre-heating h i 110 ±10 sec Gradual Cooling 25℃ 60 sec Time (sec) 8 2 RECOMMENDED 8. CO LEAD-FREE SOLDER SO PASTE S - Supplier : Tamura Donghwa - Main composition : Sn-Ag-Cu - Ratio of composition : 96.5%-3.0%-0.5% 8. 3 RECOMMENDED HAND SOLDER - Max Temperature: Max 380 ℃(Max 5sec) ITEM P/N Page COMMON MODE ESD FILTER ICMEF112P900MFR 8 9 PACKING SPECIFICATION 9. 9. 1 TAPING FIGURE 9. 2 CARRIER TAPE DIMENSIONS Unit : mm SYMBOL DIMENSION 11 A B 1 15 1.15 15 1.5 ±0.05 ±0.05 W 8.0 +0.30 -0.10 F E P1 P2 P0 D t 35 3.5 1 75 1.75 40 4.0 20 2.0 40 4.0 1 55 1.55 0 75 0.75 ±0.05 ±0.05 ±0.10 ±0.05 ±0.10 ±0.03 ±0.05 ITEM P/N Page COMMON MODE ESD FILTER ICMEF112P900MFR 9 9. 3 REEL DIMENSIONS (1) Reel Materials: Polystyrene (2) Label (3) Taping - Standard Packing Quantity per Reel (φ178) - Paper Tape: 4,000pcs Unit : mm CODE A DIMENSION φ178±2 B C Min. φ50 φ13±0.5 D E W t R φ21±0.8 2.0±0.5 10±1.5 0.8±0.2 1.0 9. 4 LABEL CODE ICMEF112P900MFR J01218LA W 001 QTY 4,000 PCS - P/N : Part Number - L/N : Lot Number - C/N : Customer Number - SPEC : Size, Line numbers & CM Impedance - DATE : Date code - Q’TY : Quantity ITEM P/N Page COMMON MODE ESD FILTER ICMEF112P900MFR 10 9. 5 REEL PACKING Part Number / Company Name Part Number / Company Name - Product box material : Card board - 5 Reels in each SPQ Box - PQ Box contains i 10 SPQ Boxes (50 Reels l ) Packing box + Product weight Product CMF CMEF Size S-box + 5reel M-box + 5S-box L-box + 10S-box L x W x H(mm) 185 x 70 x 185 370 x 190 x 200 380 x 370 x 200 Size weight(g) /1 unit Total(g) Chip(g) Total(g) Chip(g) Total(g) Chip(g) 0806 0.00124 643 62 3215 310 6147 620 1210 0 00480 0.00480 750 96 3758 480 7503 960 2012 0.00750 804 150 4028 750 8043 1500 0806 0.00128 646 65 3230 325 6177 650 1210 0.00490 752 98 3768 490 7523 980 2012 0.00760 806 152 4038 760 8063 1520
