深 圳 市 亚 特 联 科 技 有 限 公 司
SHENZHEN YATELIAN TECHNOLOGY CO.,LTD
产品规格书
产品名称:
陀螺仪模组
产品型号:
YM04-CM03-PCBA
版本编号:
V3.01
文件编号:
YTL-RD-190725005
文档发放历史记录
序号
版本编号
变化状态
1
V1.01
C
2
V2.00
M
3
V2.01
4
5
变更(+/-)说明
作者
日期
Peter
2019.07.25
修改 I2C 从地址,模
块名称说明
Peter
2019.09.11
M
修改 7,8,9pin 定义
Peter
2019.09.16
V3.00
M
换 m'cu
Peter
2019.11.18
V3.01
M
应用范围修改
Peter
2019.11.28
深 圳 市 亚 特 联 科 技 有 限 公 司
地址:深圳市福田区深南中路 3018 号世纪汇广场·都会轩 1616 室
Tel:0755-83677188 Fax: 0755-83796511 E-Mail:sp@yatelian.com
第 1 页 共 11 页
深 圳 市 亚 特 联 科 技 有 限 公 司
SHENZHEN YATELIAN TECHNOLOGY CO.,LTD
变化状态:C-创建,A-增加,M-修改,D-删除
Contents
目录
1 功能描述 ................................................................................................................................ 3
1.1 概述 ................................................................................................................................. 3
1.2 特性 ................................................................................................................................. 3
1.3 应用 ................................................................................................................................. 4
2 机械规格 ................................................................................................................................ 5
2.1 尺寸 ................................................................................................................................. 5
2.2 方向 ................................................................................................................................. 5
2.3 规格 ................................................................................................................................ 6
3 接口定义 ................................................................................................................................ 6
4 电气特性 ................................................................................................................................ 6
4.1 绝对最大额定值 ............................................................................................................. 6
4.2 推荐的操作条件 ............................................................................................................. 7
5 性能说明 ................................................................................................................................ 8
6 通用异步收发器接口 ............................................................................................................ 9
6.1 UART 设置 ....................................................................................................................... 9
6.2 UART 输出格式 ................................................................................................................... 9
7. I2C 接口 .............................................................................................................................. 10
7.1 I2C 协议 ........................................................................................................................ 10
7.2 I2C 输出格式 ................................................................................................................ 10
7.3 I2C 通信时间 ................................................................................................................ 11
深 圳 市 亚 特 联 科 技 有 限 公 司
地址:深圳市福田区深南中路 3018 号世纪汇广场·都会轩 1616 室
Tel:0755-83677188 Fax: 0755-83796511 E-Mail:sp@yatelian.com
第 2 页 共 11 页
深 圳 市 亚 特 联 科 技 有 限 公 司
SHENZHEN YATELIAN TECHNOLOGY CO.,LTD
1 功能描述
1.1 概述
本模组是一个数字陀螺仪模块,设计用在基于高精度的动态
条件下测量角速度和角度,内含陀螺仪传感器和高性能单片机,
采用先进的数字信号处理技术和本公司陀螺仪算法计算陀螺仪
输出角度和角速度的精度数据,输出可以根据客户主控芯片的接
口需要为串口或者 I2C 协议。
1.2 特性
1)机器人吸尘器的航向参考
2)UART/I2C 数字输出
3)角度和角速度输出
4)低功耗
5)紧缩包装
6)快速启动
深 圳 市 亚 特 联 科 技 有 限 公 司
地址:深圳市福田区深南中路 3018 号世纪汇广场·都会轩 1616 室
Tel:0755-83677188 Fax: 0755-83796511 E-Mail:sp@yatelian.com
第 3 页 共 11 页
深 圳 市 亚 特 联 科 技 有 限 公 司
SHENZHEN YATELIAN TECHNOLOGY CO.,LTD
1.3 应用范围
编号
应用行业
1
机器人吸尘器
2
机器人导航
3
虚拟现实眼镜
4
平台稳定
5
姿态参考系统
6
控制和制导系统
7
无人飞行器
8
汽车测试
9
车辆仪表
10
体感控制
11
相机云平台
12
扫地机
13
平衡车
14
VR 产品
深 圳 市 亚 特 联 科 技 有 限 公 司
地址:深圳市福田区深南中路 3018 号世纪汇广场·都会轩 1616 室
Tel:0755-83677188 Fax: 0755-83796511 E-Mail:sp@yatelian.com
第 4 页 共 11 页
深 圳 市 亚 特 联 科 技 有 限 公 司
SHENZHEN YATELIAN TECHNOLOGY CO.,LTD

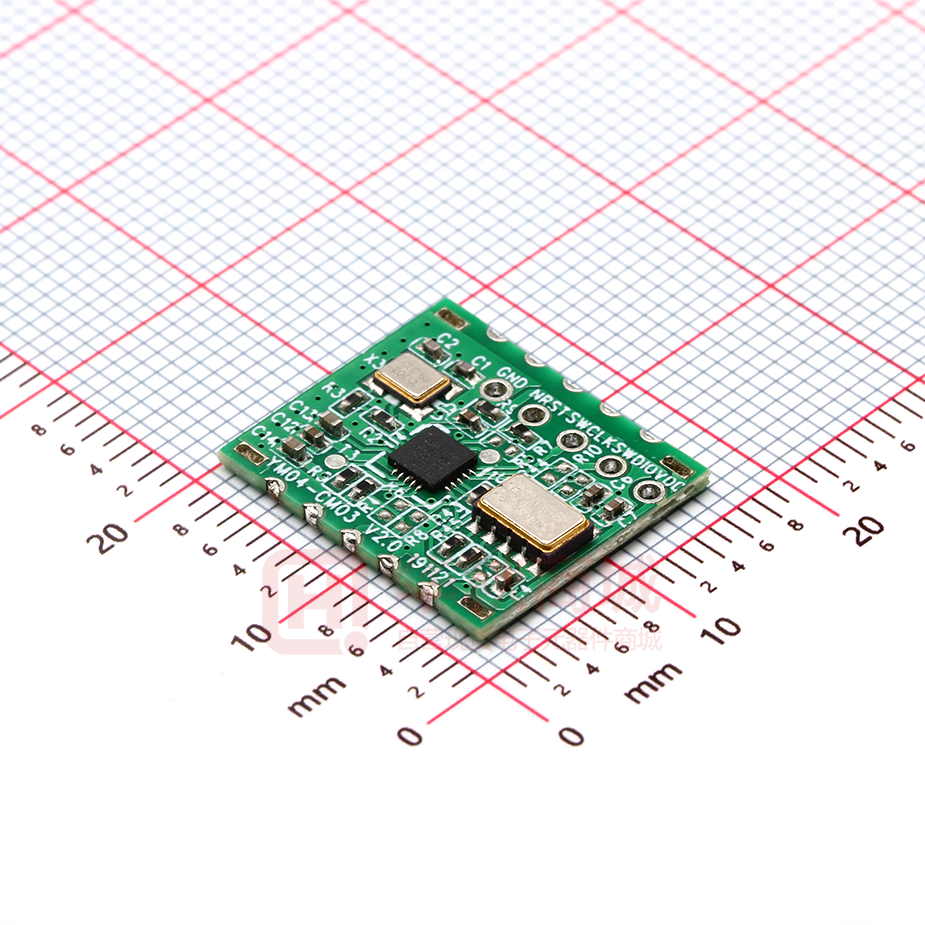

2 机械规格
2.1 尺寸
2.2 方向
该模块检测旋转运动的角速度。之间的相关性
角速度检测轴方向和检测极性如下图所示:
Detection axis
深 圳 市 亚 特 联 科 技 有 限 公 司
地址:深圳市福田区深南中路 3018 号世纪汇广场·都会轩 1616 室
Tel:0755-83677188 Fax: 0755-83796511 E-Mail:sp@yatelian.com
第 5 页 共 11 页
深 圳 市 亚 特 联 科 技 有 限 公 司
SHENZHEN YATELIAN TECHNOLOGY CO.,LTD
2.3 规格
参数
规格
误差
单位
长度
17.78
±0.2
单位:毫米
宽度
15.24
±0.2
单位:毫米
高度
2.7
-1.5
单位:毫米
重量
3.0
-1.5
单位:克
3 接口定义
PIN 脚 管脚名称
I/O
描述
1
INT
I/O
I2C 模式下,低电平有效数据就绪信号输出
2
RxD/SCL
I/O
通用异步收发器接收数据/I2C 串行总线时钟输入
3
TxD/SDA
I/O
通用异步收发器传输数据/I2C 串行总线数据
4
GND
接地
5
VCC
电源(2.4V~3.6V)
6
GND
接地
7
GND
接地
8
GND
接地
9
GND
接地
10
nRST
I
系统复位输入,低电平有效
4 电气特性
4.1 绝对最大额
定值
深 圳 市 亚 特 联 科 技 有 限 公 司
地址:深圳市福田区深南中路 3018 号世纪汇广场·都会轩 1616 室
Tel:0755-83677188 Fax: 0755-83796511 E-Mail:sp@yatelian.com
第 6 页 共 11 页
深 圳 市 亚 特 联 科 技 有 限 公 司
SHENZHEN YATELIAN TECHNOLOGY CO.,LTD
参数
符号
电源电压
VCC
电源输入低电平
VIL,a
电源输入高电平
VIH,a
电源输出低电平
VOL, a
电源输出高电平
VOH, a
储存温度
价值
最小值
典型值
2.4
单位
注释
3.6V
V
GND=0V
0.3Vcc
V
I2C
V
I2C
V
IOL=3mA
最大值
0.7Vcc
0.23Vcc
0.8VDD
IOL=3mA
-50
150
℃
4.2 推荐的操作条件
参数
符号
电源电压
工作温度
价值
注释
3.6V
V
GND=0V
80
℃
400
Khz
典型值
最大值
VCC
2.4
3.3
TOPR
-40
25
I2C 时钟频率
启动时间
单位
最小值
Tsta
3
5
Output
code
深 圳 市 亚 特 联 科 技 有 限 公 司
地址:深圳市福田区深南中路 3018 号世纪汇广场·都会轩 1616 室
Tel:0755-83677188 Fax: 0755-83796511 E-Mail:sp@yatelian.com
第 7 页 共 11 页
深 圳 市 亚 特 联 科 技 有 限 公 司
SHENZHEN YATELIAN TECHNOLOGY CO.,LTD
5 性能说明
参数
价值
符号
最小值
角速率
相对角度
数据速率
典型值
单位
注释
最大值
输入范围
±100
Deg/sec
Ta = + 25
比例因子
误差
0.3
%
Ta = + 25
偏置漂移
10
Deg/hr
Ta = + 25
分辨率
0.01
Deg
Ta = + 25
比例误差
0.3
%
Ta = + 25
漂移误差
10
Deg/hr
Ta = + 25
可调
100
HZ
Ta = + 25
30
深 圳 市 亚 特 联 科 技 有 限 公 司
地址:深圳市福田区深南中路 3018 号世纪汇广场·都会轩 1616 室
Tel:0755-83677188 Fax: 0755-83796511 E-Mail:sp@yatelian.com
第 8 页 共 11 页
深 圳 市 亚 特 联 科 技 有 限 公 司
SHENZHEN YATELIAN TECHNOLOGY CO.,LTD
6 通用异步收发器接口
6.1 UART 设置
特别说明:客户需要 UART 输出时请同我们的业务人员说明
情况。
波特率: 38400
数据位: 8
奇偶校验位:无
停止位: 1
6.2 UART 输出格式
首项
数据
校验和
速度
0xFF
0xFF
高
角
低
高
低
长度
2 字节
2 字节
2 字节
2 字节
注释
修正:0xFFFF
最终率=Rate/100
最终角度=
Angle/100
校验=
HEAD +
Rate+Angle
注: 第一个字节是最不重要的
深 圳 市 亚 特 联 科 技 有 限 公 司
地址:深圳市福田区深南中路 3018 号世纪汇广场·都会轩 1616 室
Tel:0755-83677188 Fax: 0755-83796511 E-Mail:sp@yatelian.com
第 9 页 共 11 页
深 圳 市 亚 特 联 科 技 有 限 公 司
SHENZHEN YATELIAN TECHNOLOGY CO.,LTD
7. I2C 接口
此模块可作为从站运行, 通过 I2C 2 线接口发送和接收数据。接口使用串行数据线 (SDA)
和串行时钟线 (SCL) 来实现双向主服务器和从机之间的通信。主控启动所有数据传输并生成
同步数据的 SCL 时钟。SDA 线既作为输入输出, 也作为开漏输出。一般这两个口要一个上
拉电阻,通常为 4.7 kΩ。
7.1 I2C 协议
此模块具有出厂设置的 I2C 从地址, 0110101(0x6A, 7 位)。下面的位 7 位从属地址 (位 8) 是
R/W 位, 对于写入命令是低的, 对于数据来说是高的读取命令。
7.2 I2C 输出格式
数据
校验
角度
高
字节数
角数率
低
高
2个
Final Angle
(deg) =
angle/100
注释
低
2个
Final Angle
rate (deg/sec)
= Angle
rate/100
高
低
2个
CheckSum =
Angle +
Angle rate
注: 第一个字节是最重要的
7.3 I2C 写数据格式
IIC Address Index
Value
Notes
0x6A
0x00
0x0000
Reset Angle data
0x6A
0x00
0x0001
Reserve
深 圳 市 亚 特 联 科 技 有 限 公 司
地址:深圳市福田区深南中路 3018 号世纪汇广场·都会轩 1616 室
Tel:0755-83677188 Fax: 0755-83796511 E-Mail:sp@yatelian.com
第 10 页 共 11 页
深 圳 市 亚 特 联 科 技 有 限 公 司
SHENZHEN YATELIAN TECHNOLOGY CO.,LTD
7.4 I2C 通信时间
读取操作
写入操作:
:
注意:
1.客户需要 I2C 接口还是 UART 接口请联络我司业务人员确认,区分型号后缀:
YM03-CM02-I 为 I2C 接口模组
YM03-CM02-U 为 UART 接口模组
YM03-CM02 为外部 mode 脚设置 I2C 或者 UART 版本
2.本公司保留对本规格书所述规格的解释权,并随时根据需要保持更新,业务人员根
据需要知会客户,并不做另行通知。
深 圳 市 亚 特 联 科 技 有 限 公 司
地址:深圳市福田区深南中路 3018 号世纪汇广场·都会轩 1616 室
Tel:0755-83677188 Fax: 0755-83796511 E-Mail:sp@yatelian.com
第 11 页 共 11 页
