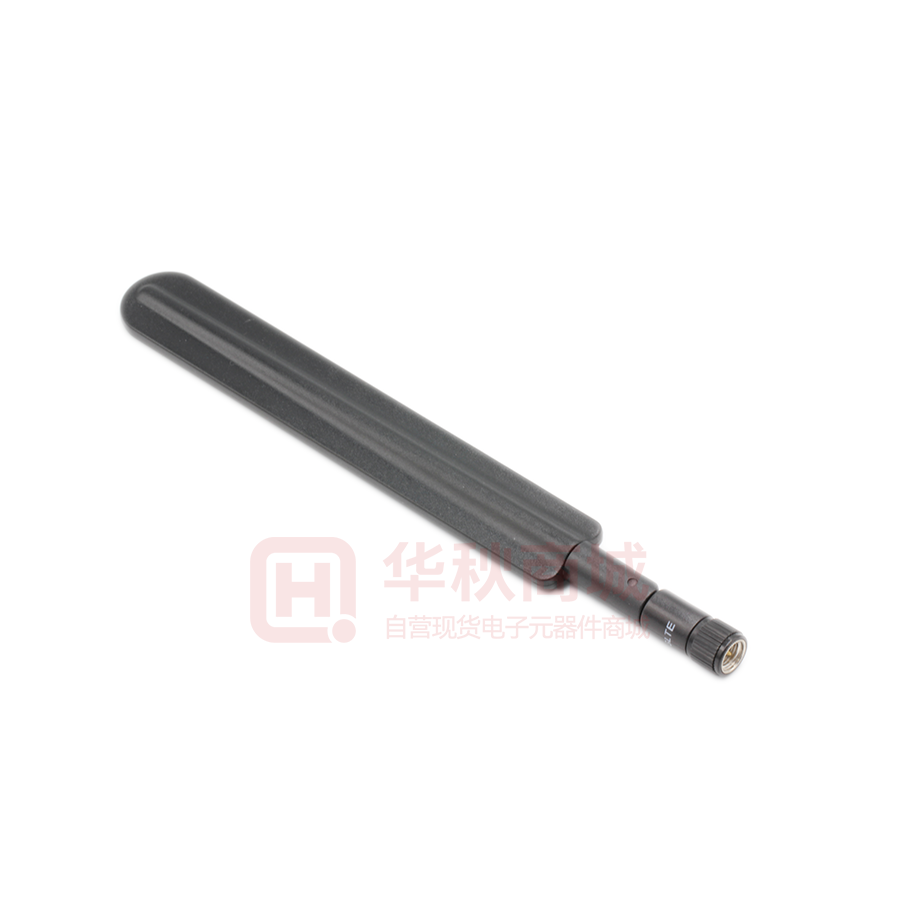

产品规格书 Product Specification 产品名称 ： 天线 产品型号 ： KH-5G-SMAJ-131MM 规格描述 ： 5G，SMA-J，胶棒 版 本 ： A01 日 期 ： 2020/07/17 制 作 drawing 陈星 审 核 check 向金保 批 准 approved 贺俊驹 客户承认 Customer Approve: 客户确认/日期 WWW.BDS666.COM 0755-83044319 1.工程图纸 Product Drawing 深圳市金航标电子有限公司 WWW.BDS666.COM 0755-83044319 2.产品规格 Product Specification 射 频 性 能 参 数 频率范围（MHZ） 824-960/1710-2680/ 3400-3600/4800-4900 电压驻波比 ≤3.0 增益（dBi） 3.0 辐射方式 全向 极化方式 垂直极化 输入阻抗(Ω ) 50 最大功率（W） 10 机 械 性 能 参 数 接口形式 SMA-J 天线长宽（MM） 171*19.5 环 境 参 数 工作温度 -30℃~60℃ 工作湿度 40~85% WWW.BDS666.COM 0755-83044319 3.S11 测试数据 WWW.BDS666.COM 0755-83044319 4.增益和效率测试数据 WWW.BDS666.COM 0755-83044319 WWW.BDS666.COM 0755-83044319 5.可靠性试验报告 项目 测试条件 规格 在没有指定的情况下测试温度、湿度、气压如下： 储存环境 1. 温度为-40℃～+85℃ 2.相对湿度为45%-85% 电气机械性能正常 3.气压为86kpa-106kpa 高低温试验 耐恒定湿热 试验 振动试验 跌落试验 在70℃与-40℃之间进行5次循环，然后在正常条件下 1-2H，检查外观质量。 相对湿度95±3%，试验温度：40℃.持续2H作用后， 尺寸应满足规定并应 满足满足 于机械、电气性能 尺寸应满足规定并应 试品取出后5min之内测定电气性能，试品在正常条 满足满足 件下1-2H，检查外观质量 于机械、电气性能 振频范围10-55HZ，位移幅值：0.35MM，加速度幅值： 50.0M/S，扫频循环次数：30次 1M高空按照互相垂直的轴方向自由跌落3次 WWW.BDS666.COM 电气机械性能正常 电气机械性能正常 0755-83044319 测试设备及原理 1. 测试设备： 网络分析仪 Network Analyzers : Agilent 8753D 5071B 综合测试仪 Communications Test Set: Agilent E5515C 3D 暗室测试系统 3D Chamber Test System： 2. 测试原理： WWW.BDS666.COM 0755-83044319
