RM9003BW
单通道恒流 LED 控制芯片
产品概述:
典型特点:
RM9003BW是单通道LED恒流驱动控制芯
片,可直接驱动高压LED灯串,输出电流由
外接电阻设置为5mA~50mA,且输出电流恒定
在设定值。芯片系统结构简单,外围元器件
极少,线路简单。
应用领域:
LED 日光灯管 T5/T8/T10…
LED 灯丝灯/球泡灯/蜡烛灯…
其它小功率的 LED 电光源
外围电路简单,无需磁性元件
多芯片并联应用
芯片可与 LED 共用 PCB 板
LED 电流可外部设定
芯片应用线路无 EMI 问题
内置 500V 高压 MOS
芯片具有过温调节能力(OTP:130℃)

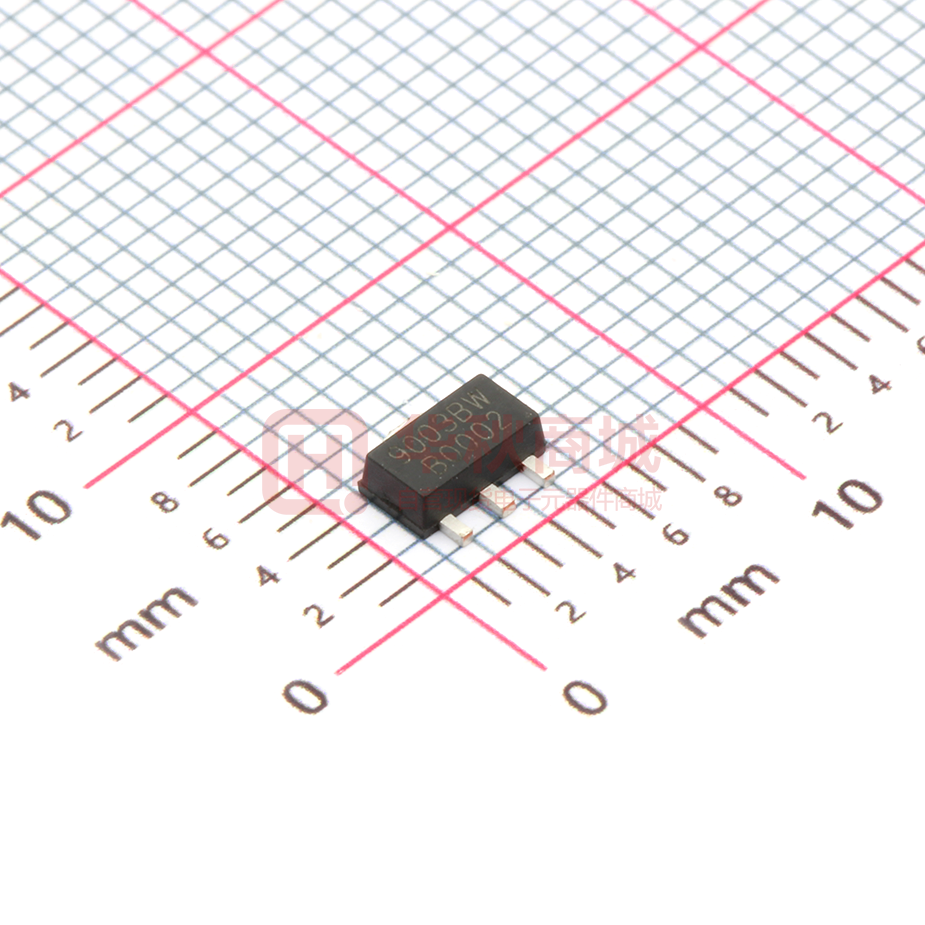

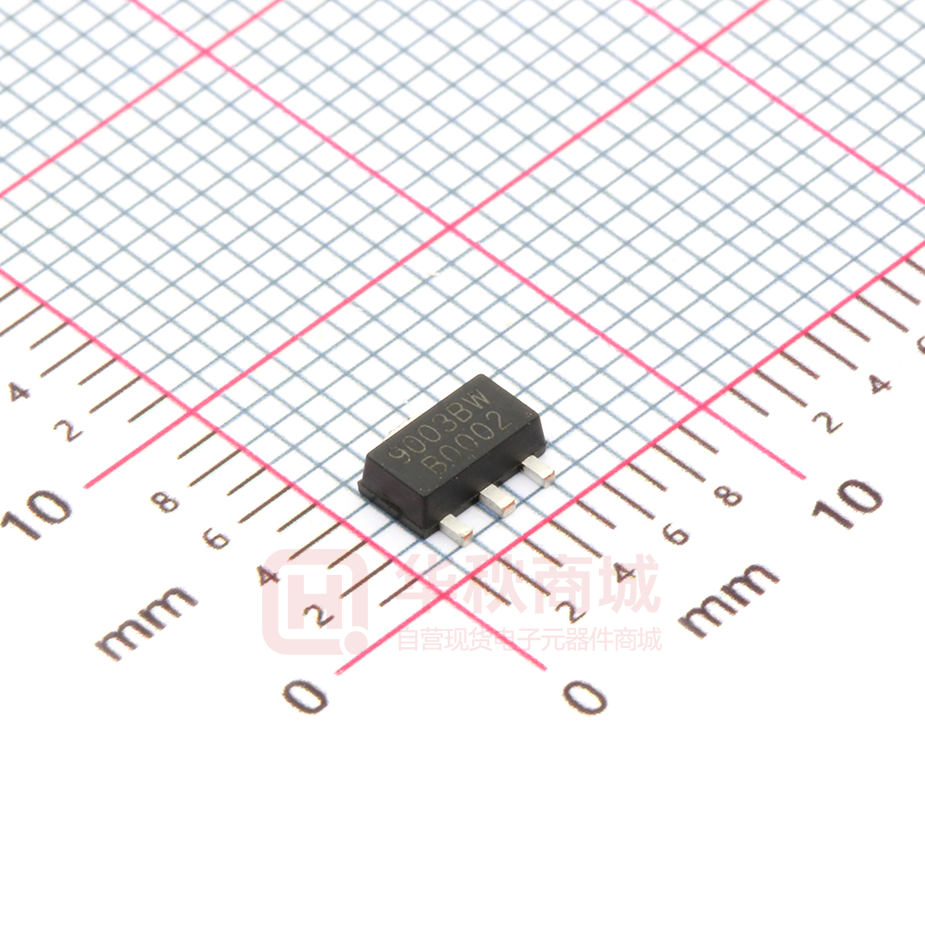

芯片封装:SOT89-3
管脚定义:
管脚说明:
管脚名称
OUT
GND
CS
管脚描述
芯片正极
芯片负极(接地端)
芯片电流采样端
典型应用:
LED1
LED2
LEDN
GND
-
S
RM9003X
D
+
L
RS
N
图 1:单个驱动
陕西亚成微电子股份有限公司
RM9003BW_Rev.2020.04
- 1-
http: // www.reactor-micro.com
RM9003BW
单通道恒流 LED 控制芯片
LED1
LED2
LEDN
-
S
RS
D
RM9003X
S
GND
RM9003X
GND
D
+
L
RS
N
图 2:两个并联驱动
极限参数:
符号
S1
TJ
Tc
TSTG
参数
电流采样输入电压
工作结温范围
工作温度
储存温度范围
参数范围
-0.3V to 7V
-40℃ to 150℃
-40℃ to 100℃
-55℃ to 150℃
注:极限值是指超出该工作范围,芯片有可能损坏。推荐工作范围是指在该范围内,器件功能正常,但并
不完全保证满足个别性能指标。电气参数定义了器件在工作范围内并且在保证特定性能指标的测试条件下
的直流和交流电参数规范。对于未给定上下限值的参数,该规范不予保证其精度,但其典型值合理反映了
器件性能。
电气参数:(无特别说明情况下,
符号
参数
Von
工作电压最小值
VDS
驱动端峰值电压
IS
工作电流
Vref
TA =25 ℃)
条件
最小值
典型值
6
-
-
V
500
-
-
V
环境温度100℃
5
-
50
mA
恒流电压基准
25℃
0.565
0.600
0.615
V
Idd
静态工作电流
Vd=10V
-
0.3
-
mA
OTP
过温调节点
-
130
-
℃
S1=30mA
最大值
单位
订购信息:
订购型号
封装形式
RM9003BW
SOT89-3
陕西亚成微电子股份有限公司
包装方式
编带
4000 只/盘
RM9003BW_Rev.2020.04
- 2-
卷盘尺寸
13 寸
http: // www.reactor-micro.com
