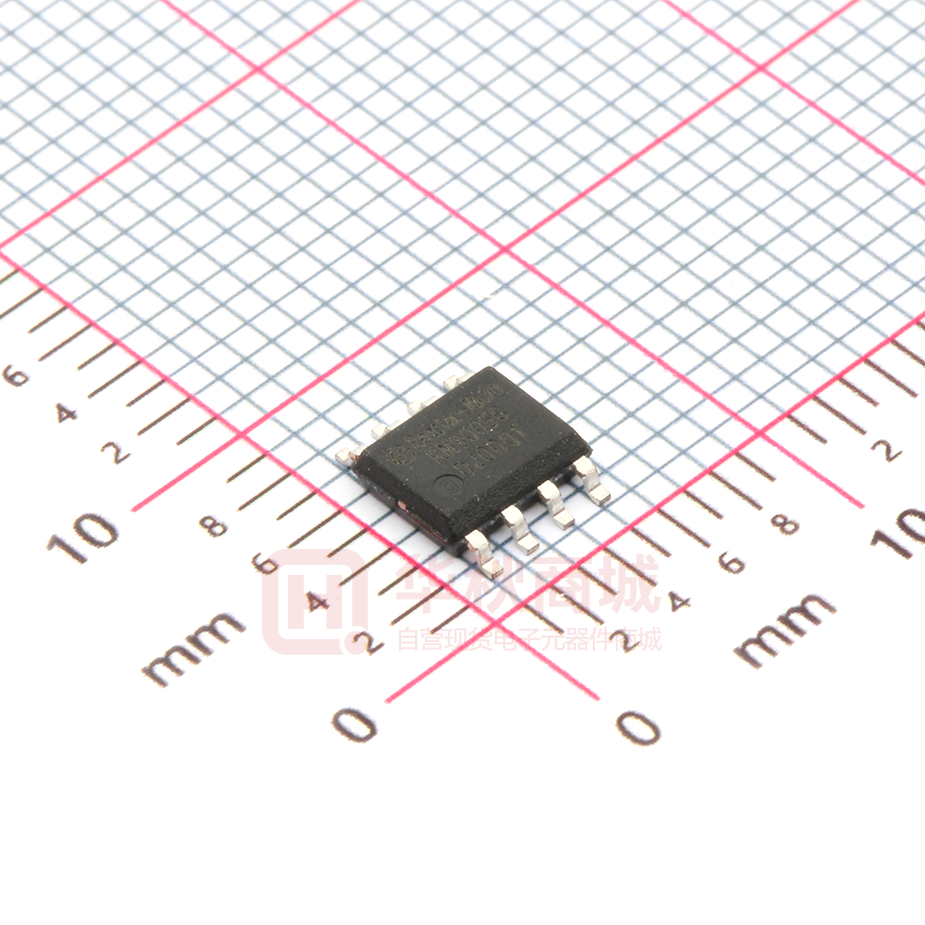

RM9005G

RM9005G 单通道恒流 LED 可控硅调光芯片 产品概述： 典型特点： RM9005G 是单通道调光 LED 恒流驱动 控制芯片， 可直接驱动高压 LED 灯串，输 出电流由外接 SENSE 电阻设置，输出电流范 围在 5mA~80mA，且输出电流恒定在设定值。 芯片系统结构简单，外围元器件极少，线路 简单。          应用领域：    LED 日光灯管 T5/T8/T10… LED 球泡灯/玉米灯/蜡烛灯… 其它小功率的 LED 照明 管脚定义： 外围电路简单，无需磁性元件 支持可控硅调光应用 多芯片串联或并联应用 芯片可与 LED 共用 PCB 板 LED 电流可外部设定 芯片应用线路无 EMI 问题 内置 600V 高压 MOS 芯片具有过温调节能力 采用 ESOP8 封装 U4 1 GND NC 8 2 S1 D1 7 3 GND NC 6 4 S2 D2 5 RM9005G 9005 管脚说明： 管脚名称 管脚描述 D1，D2 芯片正极 GND 芯片负极（接地端） S1，S2 芯片电流采样端 NC 无定义管脚 典型应用： LED1 R1 D1 LED2 LEDN C1 R3 L S2 - RS1 GND RM9005 S1 D2 D1 + R2 RS2 N 图 1:典型驱动方案 陕西亚成微电子股份有限公司 RM9005G_Rev.2017.03 - 1- http://www.reactor-micro.com RM9005G 单通道恒流 LED 可控硅调光芯片 极限参数： 符号 参数 参数范围 S1 电流采样输入电压 TJ 工作结温范围 -40℃ to 150℃ Tc 工作温度 -40℃ to 100℃ TSTG 储存温度范围 -55℃ to 150℃ -0.3v to 7v 注：极限值是指超出该工作范围，芯片有可能损坏。推荐工作范围是指在该范围内，器件功能正常， 但并不完全保证满足个别性能指标。电气参数定义了器件在工作范围内并且在保证特定性能指标的测试条 件下的直流和交流电参数规范。对于未给定上下限值的参数，该规范不予保证其精度，但其典型值合理反 映了器件性能。 电气参数：(无特别说明情况下， 符号 参数 TA =25 ℃) 条件 最小值 典型值 最大值 单位 Von1 工作电压最小值 S1=30mA 6 - - V Von2 工作电压最小值 S1=30mA 7 - - V VDS1 驱动端峰值电压 600 - - V VDS2 驱动端峰值电压 600 - - V IS1 工作电流 环境温度100℃ 5 - 80 mA IS2 工作电流 环境温度100℃ 6 - 80 mA Vref1 恒流电压基准 25℃ - 0.6 - V Vref2 恒流电压基准 25℃ - 0.6 - V Idd1 静态工作电流 Vd=10V - 0.3 - mA Idd2 静态工作电流 Vd=10V - 0.3 - mA OTP 过温调节点 - 140 - ℃ 订购信息： 订购型号 封装形式 RM9005G ESOP-8 陕西亚成微电子股份有限公司 包装方式 编带 4000 只/盘 RM9005G_Rev.2017.03 - 2- 卷盘尺寸 13 寸 http://www.reactor-micro.com
