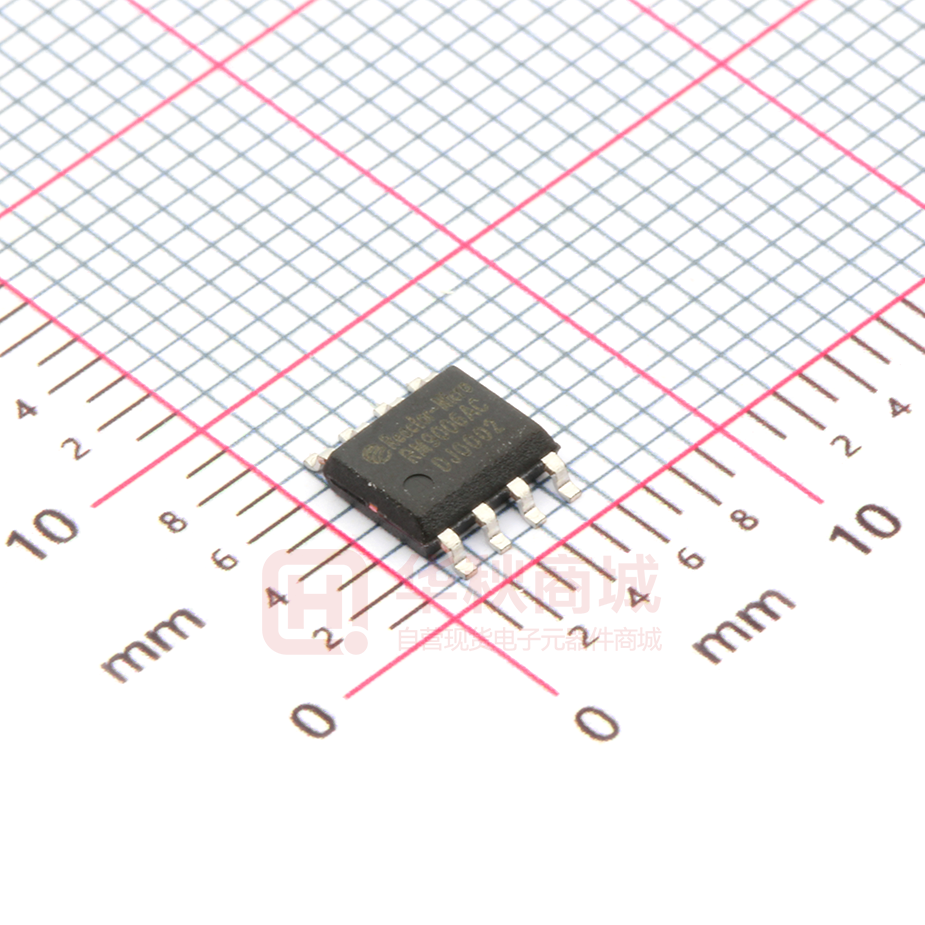

RM9006AC

RM9006AC ON/OFF 分段调光/调色 LED 恒流芯片 产品概述： 应用领域： RM9006AC是一款可分段调节亮度/色温 的 LED 线 性 恒 流 驱 动 芯 片 ， 适 用 于 220V AC/120V AC输入电压，恒流精度可达±5% 在分段调节亮度应用中，可根据开启关 闭电源开关，依次改变LED灯的亮度，调节 比例可以通过外接REXT电阻调整。 在分段调节色温应用中，可以根据开启 关闭电源开关，依次改变两路输出端口的开 关状态，实现两路不同颜色LED灯的交替亮 灭以达到调节色温的目的，调节外接REXT电 阻可对LED功率进行调节。 RM9006AC通过打开和关闭电源开关，根 据SL引脚配置，依次切换芯片内部两路恒流 输出的通断状态，通过不同的外围 CS 电阻 接法，达到调光或调色的效果。    LED射灯,筒灯 LED灯丝灯,球泡灯 其它小功率的LED照明 典型特点：           外围电路简单,无需磁性元件 大功率多芯片可并联应用 三种色温顺序可通过外部电阻可调 恒流精度±5% 内置过温补偿（过温调节点：125℃） 分段调亮度,比例可外部设定 内置500V高压MOS管 3秒内开关切换调光/调色 采用 ESOP8封装 RM9006AC从交流输入线检测调光 管脚定义： RM9006AC 管脚说明： 管脚名称 管脚描述 VS 芯片检测端口 SL 开关逻辑选择控制脚 S1 芯片 LED 恒流采样端口 S2 芯片 LED 恒流采样端口 D2 LED 驱动 MOS 漏极 2 D1 LED 驱动 MOS 漏极 1 NC 空脚 VIN 芯片供电端口 GND 芯片衬底 陕西亚成微电子股份有限公司 RM9006AC_Rev.2019.07 - 1- http://www.reactor-micro.com RM9006AC ON/OFF 分段调光/调色 LED 恒流芯片 典型应用： 图 1 RM9006AC 低 PF 调色温原理图 图 2 RM9006AC 低 PF 调亮度原理图 陕西亚成微电子股份有限公司 RM9006AC_Rev.2019.07 - 2- http://www.reactor-micro.com RM9006AC ON/OFF 分段调光/调色 LED 恒流芯片 图 3 RM9006AC 高 PF 调色温原理图 图 4 RM9006AC 高 PF 调亮度原理图 陕西亚成微电子股份有限公司 RM9006AC_Rev.2019.07 - 3- http://www.reactor-micro.com RM9006AC ON/OFF 分段调光/调色 LED 恒流芯片 极限参数： 符号 参数 参数范围 S1 电流采样输入电压 TJ 工作结温范围 -40℃ to 150℃ Tc 工作温度 -40℃ to 100℃ TSTG 储存温度范围 -55℃ to 150℃ PDMAX 芯片最大功耗 -0.3V to 7V
