RM9030C
单段高压恒流 LED 线性驱动芯片
产品概述:
应用领域:
RM9030C是一款高精度单通道高压线性
LED恒流驱动控制芯片,SOT23-6封装需要外
置驱动MOS驱动高压LED灯串。
RM9030C可以通过外部电阻精确设定
LED电流,且输出电流恒定在设定值。芯片
具有线电压补偿功能,当输入电压过高时,
自动降低LED灯串电流,保证输入功率基本
不变。
LED 日光灯管 T5,T8,T10…
LED 球泡灯,筒灯…
LED 吸顶灯,投光灯
典型特点:
芯片外围电路简单,无需磁性元件
多芯片并联应用
具有恒功率功能
LED 电流可外部设定
芯片应用线路无 EMI 问题

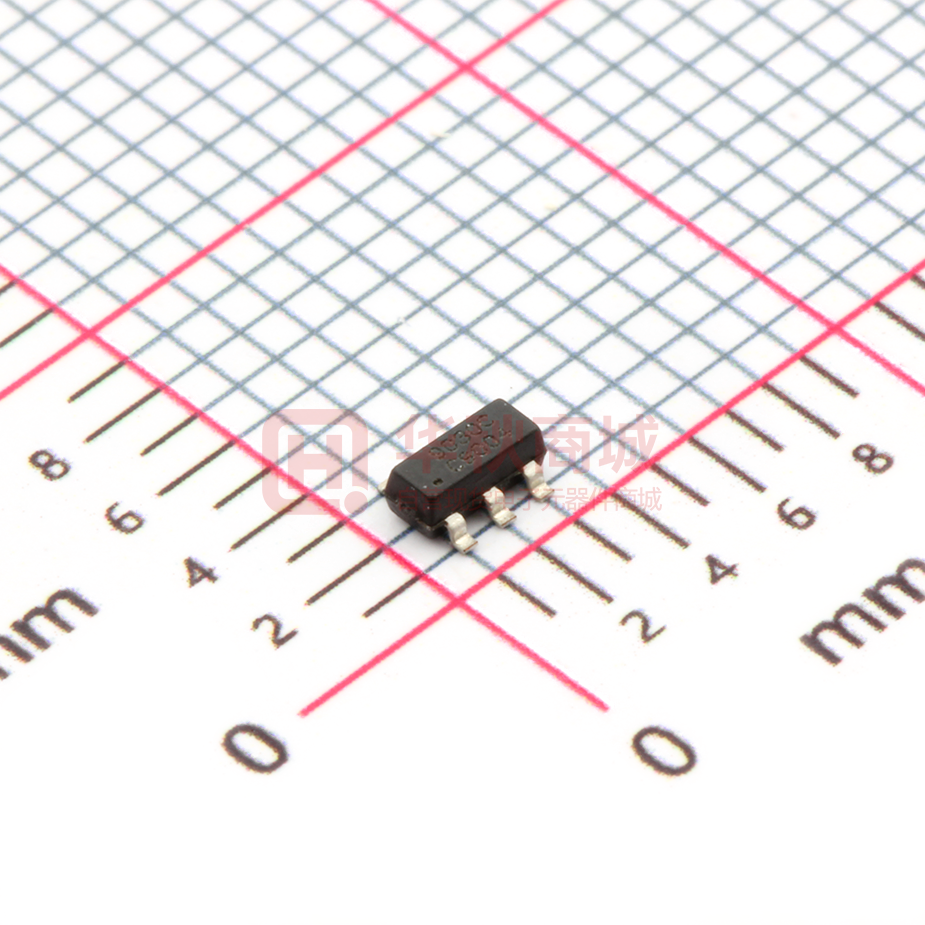

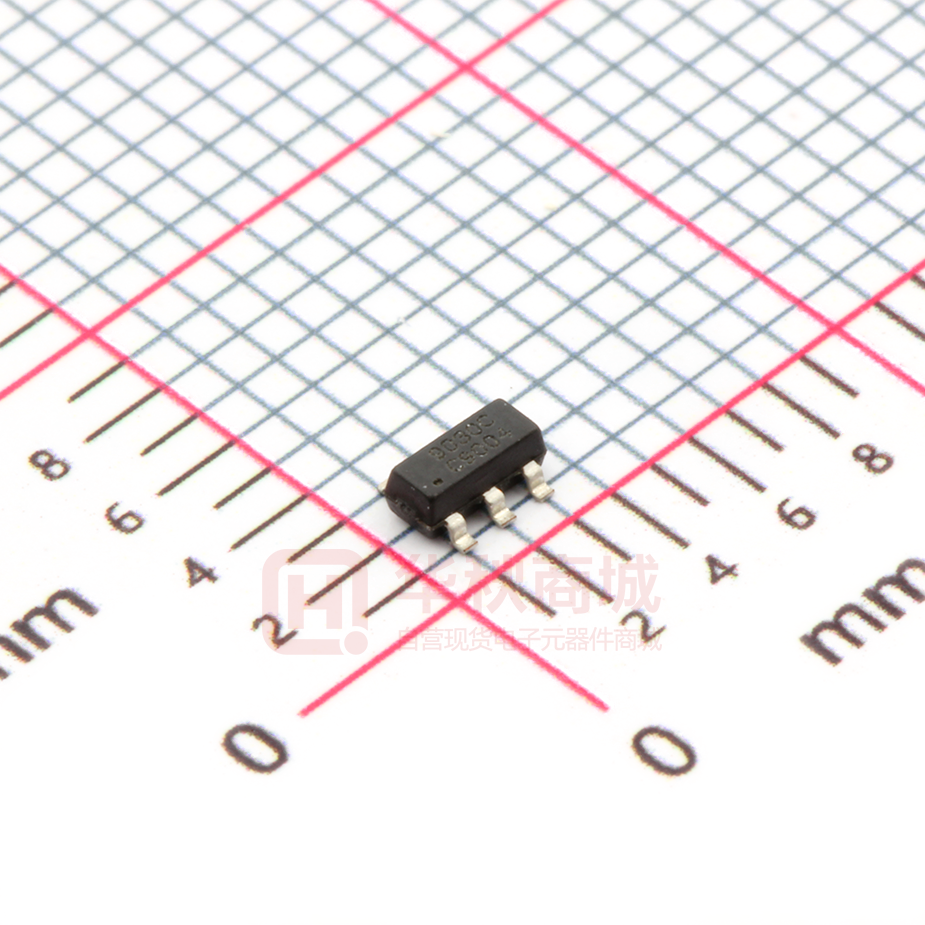

采用 SOT23-6 封装
管脚定义:
RM9030C
管脚说明:
管脚名称
管脚描述
GND
芯片地
CS
芯片电流采样端,外接采样电阻到地
VIN
芯片供电端
ICS
线电压补偿斜率调节端
GATE
栅极驱动
NC
空脚
陕西亚成微电子股份有限公司
RM9030C_Rev.2018.02
- 1-
http://www.reactor-micro.com
RM9030C
单段高压恒流 LED 线性驱动芯片
典型应用:
典型应用原理示意图
极限参数:
符号
S1
TJ
Tc
TSTG
参数
电流采样输入电压
工作结温范围
工作温度
储存温度范围
参数范围
-0.3V to 7V
-40℃ to 150℃
-40℃ to 100℃
-55℃ to 150℃
注:极限值是指超出该工作范围,芯片有可能损坏。推荐工作范围是指在该范围内,器件功能正常,
但并不完全保证满足个别性能指标。电气参数定义了器件在工作范围内并且在保证特定性能指标的测试条
件下的直流和交流电参数规范。对于未给定上下限值的参数,该规范不予保证其精度,但其典型值合理反
映了器件性能。
电气参数:(无特别说明情况下,
TA =25 ℃)
符号
参数
条件
最小值
典型值
Von
工作电压最小值
S1=30mA
6
-
VIN
输入电压范围
6
VOUT-BV
OUT端口击穿电压
500
IOUT
工作电流
环境温度25℃
Vref
恒流电压基准
环境温度25℃
最大值
单位
-
V
500
V
-
-
V
5
300
400
mA
-
0.3
-
V
订购信息:
订购型号
封装形式
RM9030C
SOT23-6
陕西亚成微电子股份有限公司
包装方式
编带
4000 只/盘
RM9030C_Rev.2018.02
- 2-
卷盘尺寸
13 寸
http://www.reactor-micro.com
