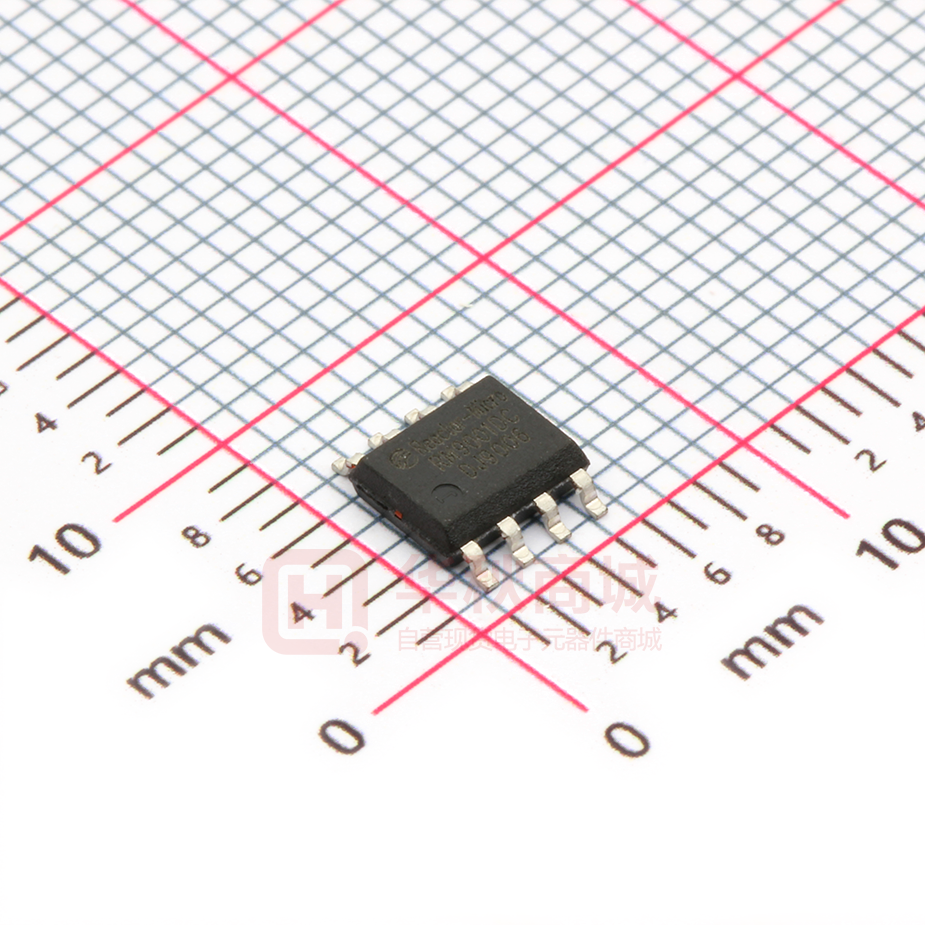

RM9001DC

RM9001DC 多段恒流恒功率低 THD 类 LED 控制芯片 产品概述： 典型特点： RM9001DC 采用自适应 LED 三段分段驱 动机制，可以灵活的设置每段 LED 串，适应 不同地区的市电电压，从而提高 LED 的利 用率和总输出流明数。 RM9001DC 通过优化 LED 驱动电流，可以 有效的提高 PF 和优化 THD。 RM9001DC 具备内置过温调控功能，同时 芯片具备功率补偿功能，在输出电压范围内 波动时输出功率基本不变。  应用领域：            优化 LED 驱动电流达到极低的 THD，满 足认证要求 具有恒功率补偿功能 外围电路简单，无需电解电容器和磁性 元件 多芯片可并联应用 3 段 LED 灯串可以灵活配置 LED 电流可外部设定 具有内置过温调控功能 采用 ESOP8 封装 三段应用省 0Ω跳线 LED 大功率 LED 照明产品 LED 投光灯、路灯 、筒灯等 其它的 LED 照明 管脚定义： RM9001DC 管脚说明： 管脚名称 管脚描述 D1 第一段 LED 驱动 MOS 漏极 D2 第二段 LED 驱动 MOS 漏极 D3 第三段 LED 驱动 MOS 漏极 NC 空管脚 S1 芯片 LED 恒流采样端口 CP 功率补偿端口 GND 接地（底部 PAD 接地） 陕西亚成微电子股份有限公司 RM9001DC_Rev.2019.07 - 1- http://www.reactor-micro.com RM9001DC 多段恒流恒功率低 THD 类 LED 控制芯片 典型应用： 典型驱动方案 注意：1、PCB 布局过程，尽量保证 CP 的分压电阻靠近芯片，防止出现干扰，影响 EMI 效果 2、LED 灯珠灯压建议在 245V-255V 之间，例如：9V 灯珠使用 28 串，总灯压 252V； 3、灯串比例建议 10:10:8； 4、应用过程中，单颗芯片建议最大功率不超过 12W。 极限参数： 符号 参数 参数范围 S1,S2 电流采样输入电压 TJ 工作结温范围 -40℃ to 150℃ Tc 工作温度 -40℃ to 100℃ 储存温度范围 -55℃ to 150℃ TSTG PDMAX 芯片最大功耗 -0.3v to 7v
