RM9001AA
三段恒流恒功率 LED 控制芯片
产品概述:
应用领域:
RM9001AA 采用自适应 LED 三段分段驱
动机制,可以灵活的设置每段 LED 串,适应
不同地区的市电电压,从而提高 LED 的利
用率和总输出流明数。
通过外部电阻达到 LED 串的分段恒流,
提高 PF 和优化 THD。
RM9001AA 具备可调节的过温保护功能,
芯片采用内部打线的方式,减少跳线电阻。
同时芯片具备功率补偿功能,在输出电
压范围内波动时输出功率基本不变。
LED 大功率 LED 照明产品
LED 球泡灯、日光灯 、射灯等
其它的 LED 照明
典型特点:
外围电路简单,无需电解电容器和磁性
元件
多芯片可并联应用
3 段 LED 灯串可以灵活配置
输出电流范围在 5mA~100mA,且输出电
流恒定在设定值。
LED 电流可外部设定

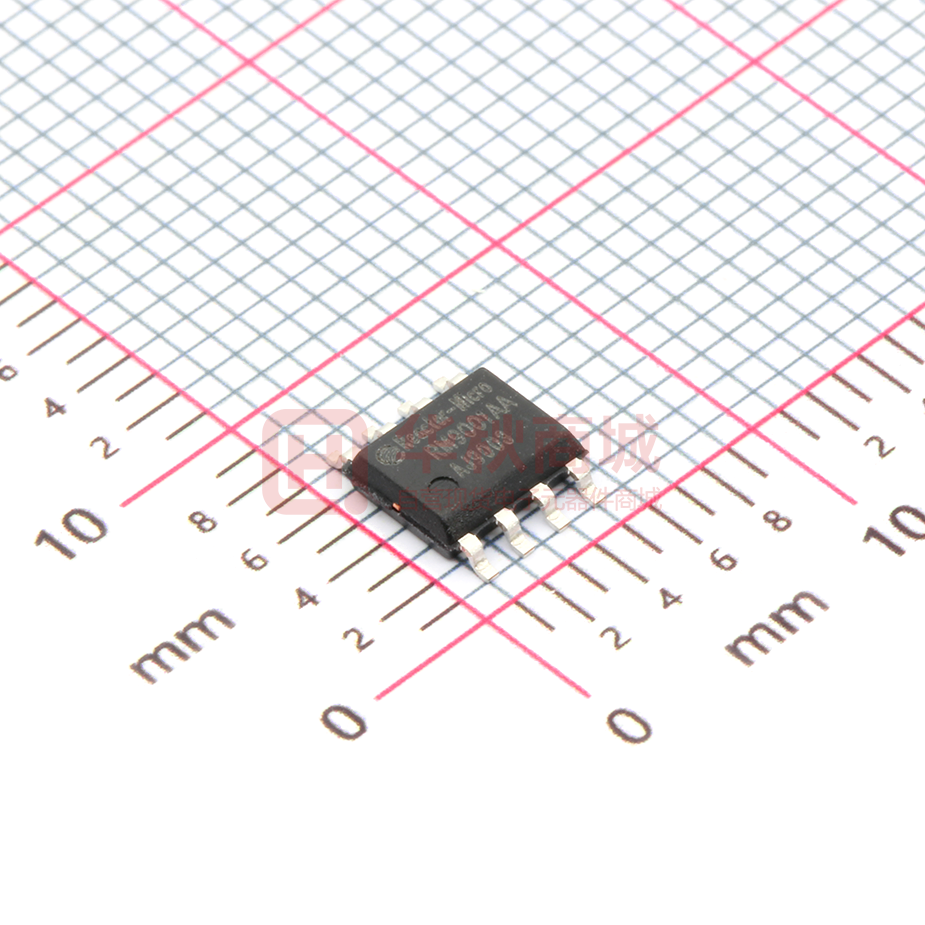

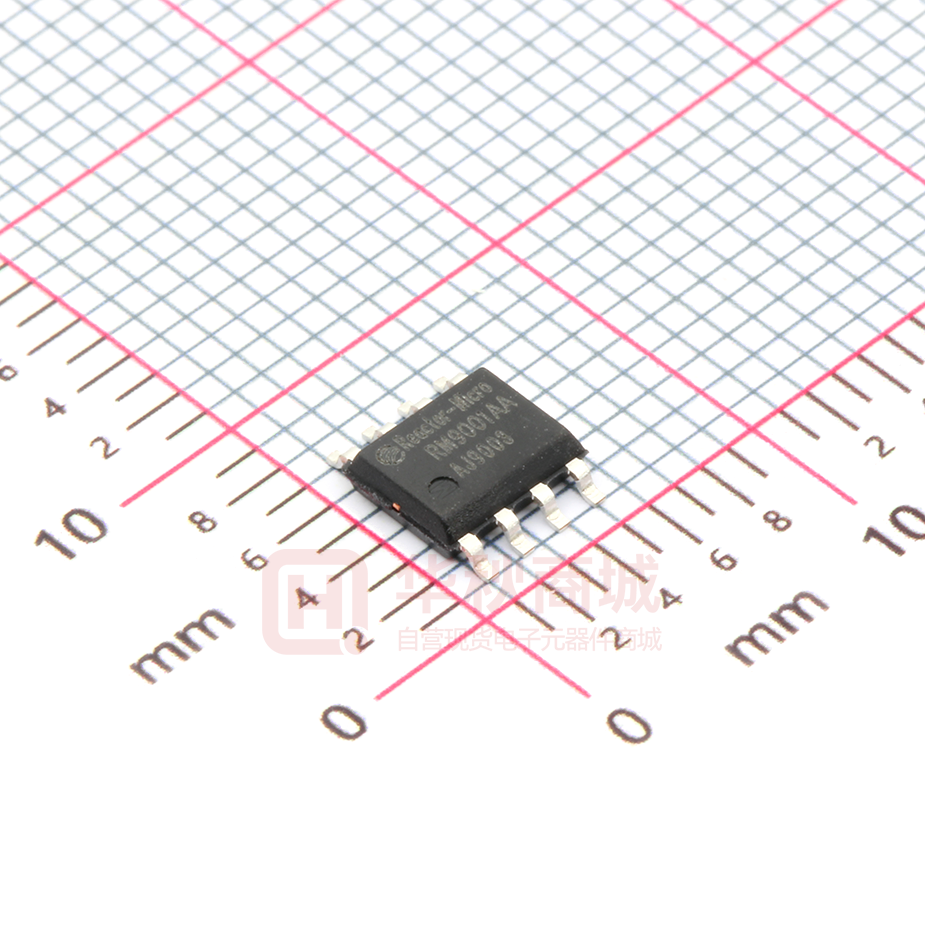

采用 ESOP8 封装
管脚定义:
管脚说明:
管脚名称
管脚描述
D1
第一段 LED 驱动 MOS 漏极
D2
第二段 LED 驱动 MOS 漏极
D3
第三段 LED 驱动 MOS 漏极
S1
芯片 LED 恒流采样端口
CP
功率补偿端口
GND
接地(底部 PAD 接地)
NC
空脚位
陕西亚成微电子股份有限公司
RM9001AA_Rev.2018.08
- 1-
http://www.reactor-micro.com
RM9001AA
三段恒流恒功率 LED 控制芯片
典型应用:
图 1:典型驱动方案
注意:1、CP 补偿端的电阻尽量靠近 IC,防止信号干扰;
2、LED 灯珠灯压建议在 245V-255V 之间,例如:9V 灯珠使用 28 串,总灯压 252V;
3、灯串比例建议 7:5:2;
4、应用过程中,单颗芯片建议最大功率不超过 12W。
极限参数:
符号
参数
参数范围
S1,S2
电流采样输入电压
-0.3Vto 7V
TJ
工作结温范围
-40℃ to 150℃
Tc
工作温度
-40℃ to 100℃
TSTG
储存温度范围
-55℃ to 150℃
注:极限值是指超出该工作范围,芯片有可能损坏。推荐工作范围是指在该范围内,器件功能正常,但并
不完全保证满足个别性能指标。电气参数定义了器件在工作范围内并且在保证特定性能指标的测试条件下
的直流和交流电参数规范。对于未给定上下限值的参数,该规范不予保证其精度,但其典型值合理反映了
器件性能。
电气参数:(无特别说明情况下,
符号
参数
TA =25 ℃)
条件
最小值
VD1=30V
0.1
典型值
最大值
单位
0.5
mA
IVCC
VCC工作电流
VD1
VD1耐压
700
-
-
V
VD2
VD2耐压
700
-
-
V
VD3
VD3耐压
500
-
-
V
Vref
S1基准
VD1=30V
0.56
V
VD1=VD2=30V
0.64
V
VD1=VD3=30V
0.72
V
130
℃
最大调节点
陕西亚成微电子股份有限公司
RM9001AA_Rev.2018.08
- 2-
http://www.reactor-micro.com
RM9001AA
三段恒流恒功率 LED 控制芯片
订购信息:
订购型号
封装形式
RM9001AA
ESOP-8
陕西亚成微电子股份有限公司
包装方式
卷盘尺寸
编带
4000 只/盘
RM9001AA_Rev.2018.08
- 3-
13 寸
http://www.reactor-micro.com
