DS-CC6920-SC-Preliminary-rev0.1
Preliminary
crossMAG series
高性能霍尔效应电流传感器
5A/10A/20A/25A/30A/40A/50A
CC6920
概述
CC6920 是一款高性能霍尔效应电流传感器,能够更为有效的测量直流或交流电流,并具有精度高、出色的线性度和温度稳定性,广泛应用
于工业、消费类及通信类设备。
CC6920 内部集成了一颗高精度、低噪声的线性霍尔电路和一根低阻抗的主电流导线。输入电流流经内部的 0.9mΩ 导线,其产生的磁场在
霍尔电路上感应出相应的电信号,经过内部处理电路输出电压信号,使得产品易于使用。低阻抗的导线可最大限度减少功率损耗和热散耗,内
部固有绝缘在输入电流路径与二次侧电路之间提供了 600V 的基本工作隔离电压和 3500VRMS 绝缘耐压。线性霍尔电路采用先进的 BiCMOS 制
程生产,包含了高灵敏度霍尔传感器组件、霍尔信号预放大器、共模磁场抑制电路、温度补偿单元、振荡器、动态失调消除电路和放大器输出
模块。在无电流的情况下,静态输出为 50%VCC。
在电源电压 5V 条件下,输出可以在 0.2~4.8V 之间随磁场线性变化,线性度可达 0.1%。CC6920 内部集成的差分共模抑制电路可以让芯片
输出不受外部干扰磁信号影响;集成的动态失调消除电路使 IC 的灵敏度不受外界压力和 IC 封装应力的影响。

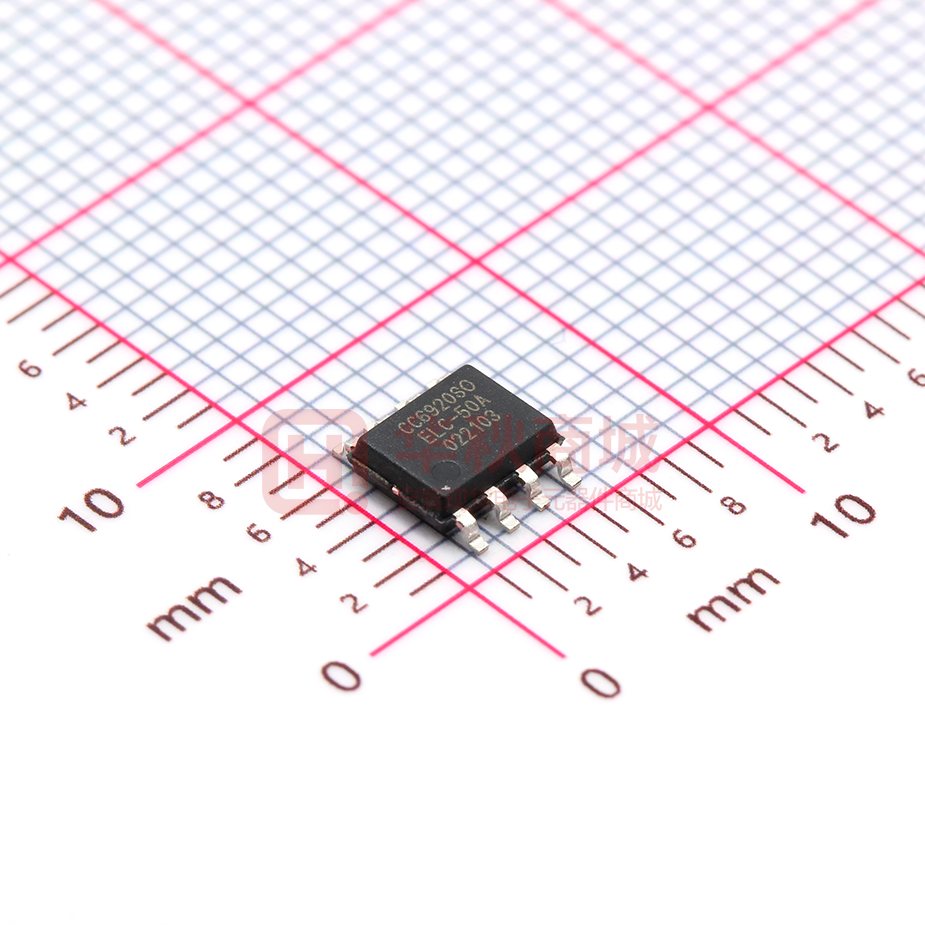

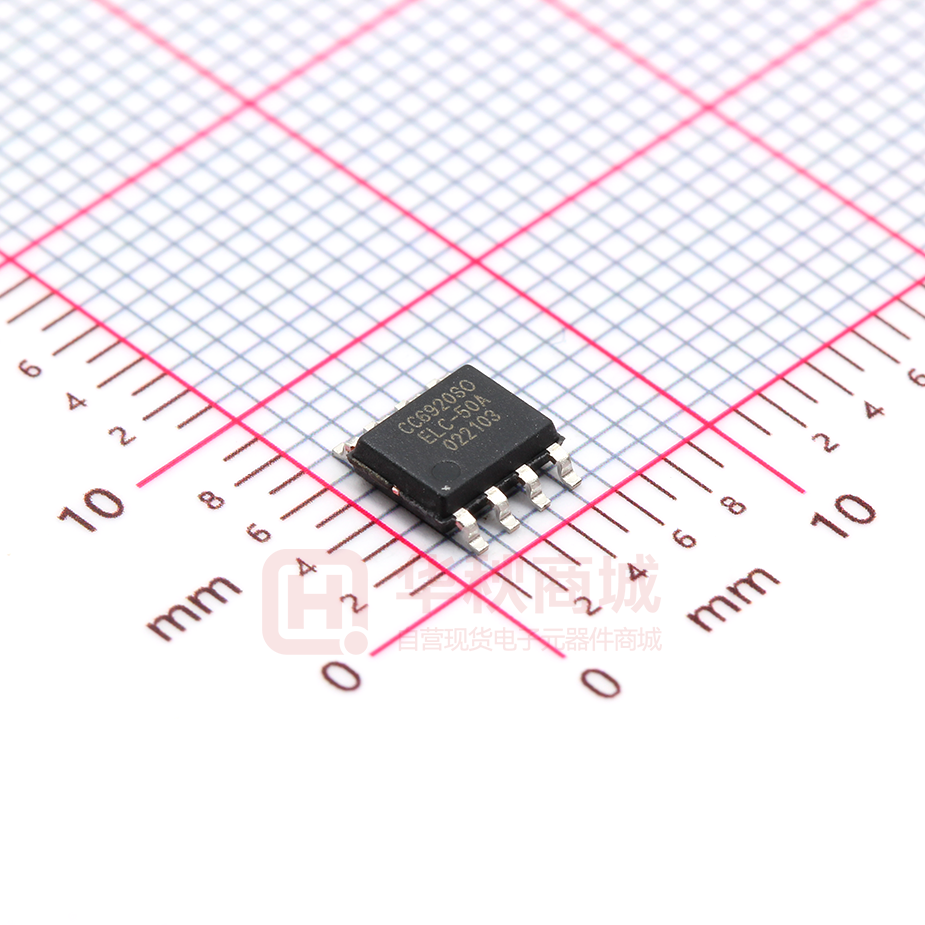

CC6920 提供 SOP8 封装,工作温度范围为-40 至+125°C,符合 RoHS 相关规定要求。
特性
应用
◆
提供 0.5VCC 零电流基准输出,提供更加灵活的应用模式
◆
电机控制
◆
测量范围宽,5A,10A,20A,25A,30A,40A,50A 多种量程可选
◆
负载监测系统
◆
隔离耐压高,导线引脚到信号引脚有 3500VRMS 的安全隔离电压
◆
开关电源
◆
低损耗,导线电阻 0.9mΩ
◆
过流故障保护
◆
带宽高,可达 250kHz,阶跃响应时间 1.2μs
◆
其他需要电流检测的应用
◆
常温误差 0.5%,全温度范围内误差±3%
◆
温度稳定性好,采用专利的霍尔信号放大电路和温度补偿电路
◆
差分霍尔结构,抗外部磁干扰能力强
◆
抗机械应力,磁参数不会因为受外界压力而偏移
◆
ESD (HBM) 6000V
功能框图
1
Copy Right Reserved by CrossChip Microsystems Inc. 2020
http://www.crosschipmicro.com
DS-CC6920-SC-Preliminary-rev0.1
Preliminary
crossMAG series
订购信息
产品名称
灵敏度(mV/A)
封装外形
包装
CC6920SO-05A
400
SOP8
编带,2000 片/卷
CC6920SO-10A
200
SOP8
编带,2000 片/卷
CC6920SO-20A
100
SOP8
编带,2000 片/卷
CC6920SO-25A
80
SOP8
编带,2000 片/卷
CC6920SO-30A
67
SOP8
编带,2000 片/卷
CC6920SO-40A
50
SOP8
编带,2000 片/卷
CC6920SO-50A
40
SOP8
编带,2000 片/卷
管脚定义
SOP8 封装
名称
编号
功能
名称
编号
功能
IP+
1
采样电流正端
GND
5
地
IP+
2
采样电流正端
VZCR
6
零电流基准信号输出
IP-
3
采样电流负端
OUT
7
端
信号输出端
IP-
4
采样电流负端
VCC
8
电源电压
极限参数
参数
符号
数值
单位
电源电压
VCC
7
V
输出电压
VOUT
-0.3~VCC+0.3
V
输出源电流
IOUT(SOURCE)
6
mA
输出沉电流
IOUT(SINK)
30
mA
通用型绝缘电压
VISO
3500
VRMS
输入电流峰值电流(3 秒)
IPEAK
100
A
输入电流持续电流
ICON
40
A
工作环境温度
TA
-40~125
°C
最大结温
TJ
165
°C
存储环境温度
TS
-55~150
°C
磁场强度
B
无限制
mT
静电保护
ESD(HBM)
4000
V
注意: 应用时不要超过最大额定值,以防止损坏。长时间工作在最大额定值的情况下可能影响器件的可靠性。
2
Copy Right Reserved by CrossChip Microsystems Inc. 2020
http://www.crosschipmicro.com
DS-CC6920-SC-Preliminary-rev0.1
Preliminary
crossMAG series
隔离特性
参数
符号
测试条件/注释
数值
单位
VISO
型式试验 50/60Hz,1min
3500
VRMS
VTEST
t = 1s (100% production)
3900
VRMS
基本绝缘
600
VPK
UL standard 62368-1:2014
424
VRMS
输入端至输出端,最短距离
3.8
mm
交流电压(双极)
600
VPK
交流电压(正弦波)
424
VRMS
600
VDC
介电强度测试电压
VWFSI
基本绝缘工作电压
电气间隙
最大重复峰值隔离电压
VIORM
最大工作隔离电压
VIOWM
最大瞬态隔离电压
最大浪涌隔离电压(注 1)
直流电压
VIOTM
型式试验, t = 60s
4949
VTEST
t = 1s (100% production)
5515
VIOSM
型式试验 VTEST = 1.3×VIOSM
IEC 62368-1,1.2/50µs 波形
6000
VPK
VPK
注 1:在空气或油中进行测试,以确定芯片自身的抗浪涌能力。
推荐工作环境(若无特别指明,开放环境,静止空气)
符号
最小值
最大值
单位
VIN+,VIN–(注 1)
-600
600
VPK
IP
-50
50
A
电源电压
VCC
4.5
5.5
V
环境温度
TA
-40
125
°C
输入电压(注 1)
输入电流(直流/交流有效值)(注 2)
注 1:VIN+,VIN–是指电流输入引脚 IP+和 IP-的电压,相对于 5 脚(GND)。
注 2:因环境温度升高而降低。
工作特性 (若无特别指明,VCC=5V @ 25°C)
参数
符号
条件
最小值
典型值
最大值
单位
供电电压
VCC
-
4.5
-
5.5
V
静态电流
ICC
OUT 悬空
-
20
25
mA
内部基准
VZCR
2.470
2.500
2.530
V
静态输出电压
VOUTQ
2.490
2.500
2.510
V
输出电容负载
CL
-
-
1
nF
输出电阻负载
RL
1.5
-
-
kΩ
主电流端电阻
RP
-
0.9
1.2
mΩ
传输延迟时间
tD
1
2
μs
上升时间
tr
-
1
2.2
μs
CMRR
38
-
-
dB
250
-
-
kHz
电气特性
共模抑制比
系统带宽
BW
IP=0
IP=2A
-3dB
基准输出源电流
IZCR(SOURCE)
-
-
400
μA
基准输出沉电流
IZCR(SINK)
-
-
3000
μA
3
Copy Right Reserved by CrossChip Microsystems Inc. 2020
http://www.crosschipmicro.com
DS-CC6920-SC-Preliminary-rev0.1
Preliminary
crossMAG series
接上表
参数
符号
条件
最小值
典型值
最大值
单位
电气特性
线性度误差
LinERR
-
0.1
0.5
%
对称性误差
SymERR
-
0.5
1.5
%
POR 时间
TPOR
输出从 0 到 90%
-
10
-
μs
符号
条件
最小值
典型值
最大值
单位
IP
-
-20
-
20
A
Sens
全电流范围
97
100
103
mV/A
15
mV
20A 系列
参数
电流范围
灵敏度
VOE
-15
输出噪声
VN(P-P)
-
20
-
mV
零电流输出温度系数
ΔIOUT(Q)
-
0.34
-
mV/℃
灵敏度温度系数
ΔSENS
-
0.017
-
mV/A /℃
总输出误差
ETOT
-3.0
-
3.0
%
零电流差分输出误差
30A 系列
参数
电流范围
灵敏度
符号
条件
最小值
典型值
最大值
单位
IP
-
-30
-
30
A
Sens
全电流范围
65
67
69
mV/A
10
mV
VOE
-10
输出噪声
VN(P-P)
-
20
-
mV
零电流输出温度系数
ΔIOUT(Q)
-
0.05
-
mV/℃
灵敏度温度系数
ΔSENS
-
0.01
-
mV/A /℃
总输出误差
ETOT
-3.0
-
3.0
%
零电流差分输出误差
40A 系列
参数
电流范围
灵敏度
符号
条件
最小值
典型值
最大值
单位
IP
-
-40
-
40
A
Sens
全电流范围
48.5
50
51.5
mV/A
10
mV
VOE
-10
输出噪声
VN(P-P)
-
15
-
mV
零电流输出温度系数
ΔIOUT(Q)
-
0.05
-
mV/℃
灵敏度温度系数
ΔSENS
-
0.01
-
mV/A /℃
总输出误差
ETOT
-3.0
-
3.0
%
零电流差分输出误差
4
Copy Right Reserved by CrossChip Microsystems Inc. 2020
http://www.crosschipmicro.com
DS-CC6920-SC-Preliminary-rev0.1
Preliminary
crossMAG series
典型应用电路
典型应用
信号衰减电路
电流峰值监测应用
过流故障检测器
整流输出,代替电流互感器应用
零点迁移应用
5
Copy Right Reserved by CrossChip Microsystems Inc. 2020
http://www.crosschipmicro.com
DS-CC6920-SC-Preliminary-rev0.1
Preliminary
注意:IZCR 的输出电流< 0.4mA
crossMAG series
注意:VOUT 的输出方向
建议设计时按照 0.3mA 预留余量
单向电流 单电源 零点迁移应用
增益放大应用
6
Copy Right Reserved by CrossChip Microsystems Inc. 2020
http://www.crosschipmicro.com
DS-CC6920-SC-Preliminary-rev0.1
Preliminary
crossMAG series
功能描述
CC6920 是基于霍尔传感器的精密电流传感器,具有 600V 的基本隔离工作电压,在整个温度范围内
