DS-CC6210-SC- rev1.0
crossMAG series
CC6210
全极型微功耗霍尔效应开关
概述
CC6210是一颗微功耗、全极性、并具有闩锁输出的霍尔开关传感装置,可直接取代传统的磁簧开关。特别适用于使用电池电源的便携式
电子产品,如行动电话、无绳电话、笔记型电脑、PDA等。
CC6210具有磁场辨别全极性,亦即只要磁场北极或南极靠近即可启动,磁场撤消后,输出便关闭。与其他一般霍尔传感装置不同的是并
不要特定南极或北极才可以动作,减少了组装时辨别磁极的困扰。产品采用了动态失调消除技术,该技术能够消除由封装应力,热应力,以及
温度梯度所造成的失调电压,提高器件的一致性。
CC6210内部电路包含了霍尔薄片、电压稳压模块、信号放大处理模块、动态失调消除模块、锁存模块以及CMOS输出级。由于CC6210
使用先进的Bi-CMOS 工艺,整体优化了的线路结构,使得产品获得极低的输入误差反馈。同时该产品采用及其小型化的封装工艺,使得产品
更具极高的性能和市场优势。
CC6210提供TSOT23-3和TO-92S两种封装,工作温度范围为-40~150℃。
特点
应用
工作范围宽,2~5V
仪器仪表
微功耗
PDA
反应速度快,工作频率为45Hz
笔记本电脑
全极性输出,对南极和北极磁场均可响应
良好的温度稳定性
开关点漂移低
ESD(HBM)6000V
TSOT23-3小尺寸封装
功能框图
VDD
功率开关
控制逻辑
动态失调消除
放大器
迟滞比较器
OUT
霍尔单元
温度补偿电路
GND
1
Copy Right Reserved by CrossChip Microsystems Co. LTD 2018
http://www.crosschipmicro.com
DS-CC6210-SC- rev1.0
crossMAG series
订购信息
名称
封装型号
备注
CC6210TO
TO-92S
袋装,1000 片/包
CC6210ST
TSOT23-3
卷盘,3000 片/卷
开关输出 vs. 磁场极性
Vout
VOH
BH
BH
VOL
N pole
BRP
BOP
0
BRP
BOP
S pole
注意: 磁场加在芯片的丝印面
管脚描述
CC6210
XXYYWW
3
6210
1
2
1
管脚编号
名称
2 3
功能
TO-92S
TSOT23-3
VDD
1
1
电源电压
GND
2
3
地
VOUT
3
2
输出
2
Copy Right Reserved by CrossChip Microsystems Co. LTD 2018
http://www.crosschipmicro.com
DS-CC6210-SC- rev1.0
crossMAG series
极限参数
参数
符号
数值
单位
电源电压
VDD
-0.3~5
V
磁场强度
B
无限制
Gauss
工作环境温度
TA
-40~150
℃
存储环境温度
Ts
-50~160
℃
6000
V
ESD(HBM)
电气参数(如无特别标明,VDD=3.5V @ 25°C)
参数
符号
输出高电平
VOH
输出低电平
VOL
开启状态电流
测试环境
最小值
典型值
最大值
单位
IOUT=0.5mA
VDD-0.2
-
-
V
IOUT=0.5mA
-
-
0.2
V
IDD(EN)
-
2
-
mA
关断状态电流
IDD(dis)
-
3
-
uA
平均电流
IDD(average)
-
5
-
uA
启动时间
Tawake
-
50
100
us
扫描周期
Tperiod
-
22
-
ms
占空比
D.C.
-
0.2%
-
磁参数
参数
符号
工作点
BOP
释放点
迟滞
测试环境
最小值
典型值
最大值
单位
25 ℃
-
±75
-
高斯(Gauss)
BRP
25 ℃
-
±67
-
高斯(Gauss)
BHYS
25 ℃
-
8
-
高斯(Gauss)
典型应用电路
VDD
VOUT
6210
0.1uF
2.0V~5.0V
GND
3
Copy Right Reserved by CrossChip Microsystems Co. LTD 2018
http://www.crosschipmicro.com
DS-CC6210-SC- rev1.0
crossMAG series
波形和曲线
60
10
50
8
IDD (uA)
f (Hz)
40
30
20
6
4
2
10
0
0
0
1
2
3
4
5
0
6
1
2
扫描频率 vs. 工作电压
60
60
40
40
0
-40
-20
0
20
40
6
BOPS
80
60
80
-20
100
120
140
B(Gauss)
B(Gauss)
100
80
20
-60
5
静态电流 vs. 工作电压
100
BRPS
4
VDD (V)
VDD (V)
BOPS
3
BRPS
20
0
-20
1.5
2
2.5
3
3.5
4
4.5
5
-40
-40
BRPN
-60
-60
-80
-80
-100
BOPN
BRPN
BOPN
-100
TA(℃)
磁感应点 vs. 环境温度
VDD(V)
磁感应点 vs. 工作电压
4
Copy Right Reserved by CrossChip Microsystems Co. LTD 2018
http://www.crosschipmicro.com
5.5
DS-CC6210-SC- rev1.0
crossMAG series
封装信息

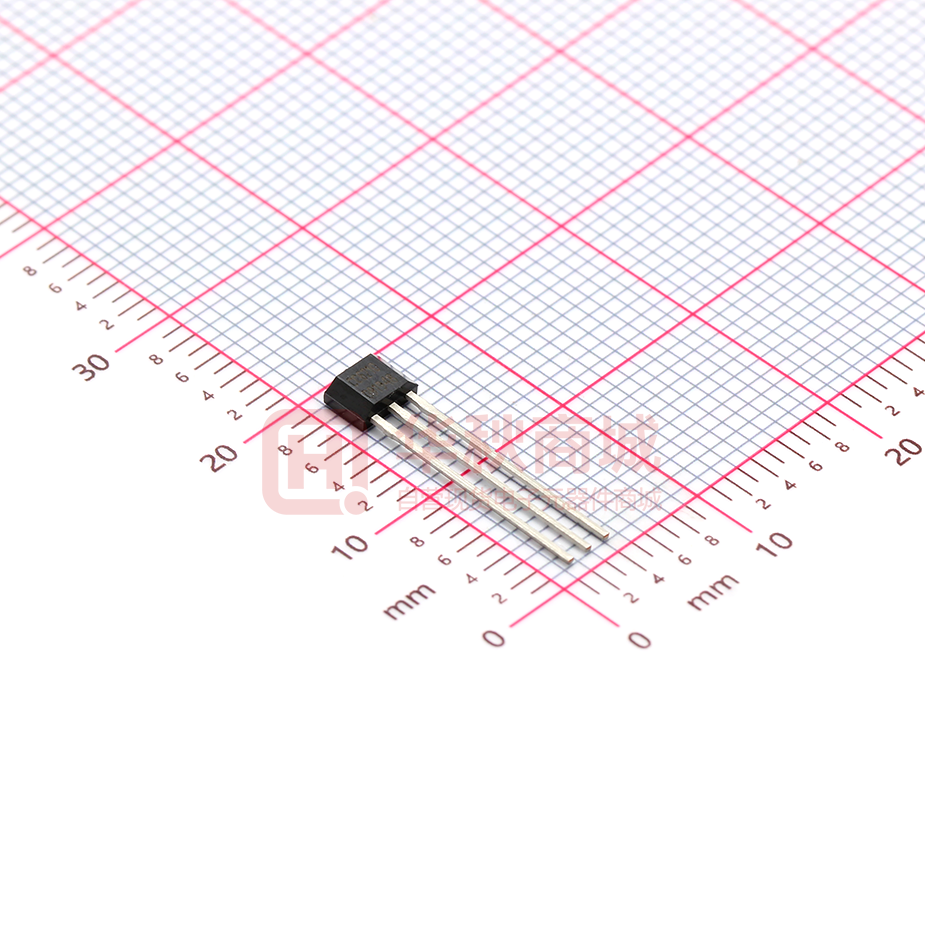

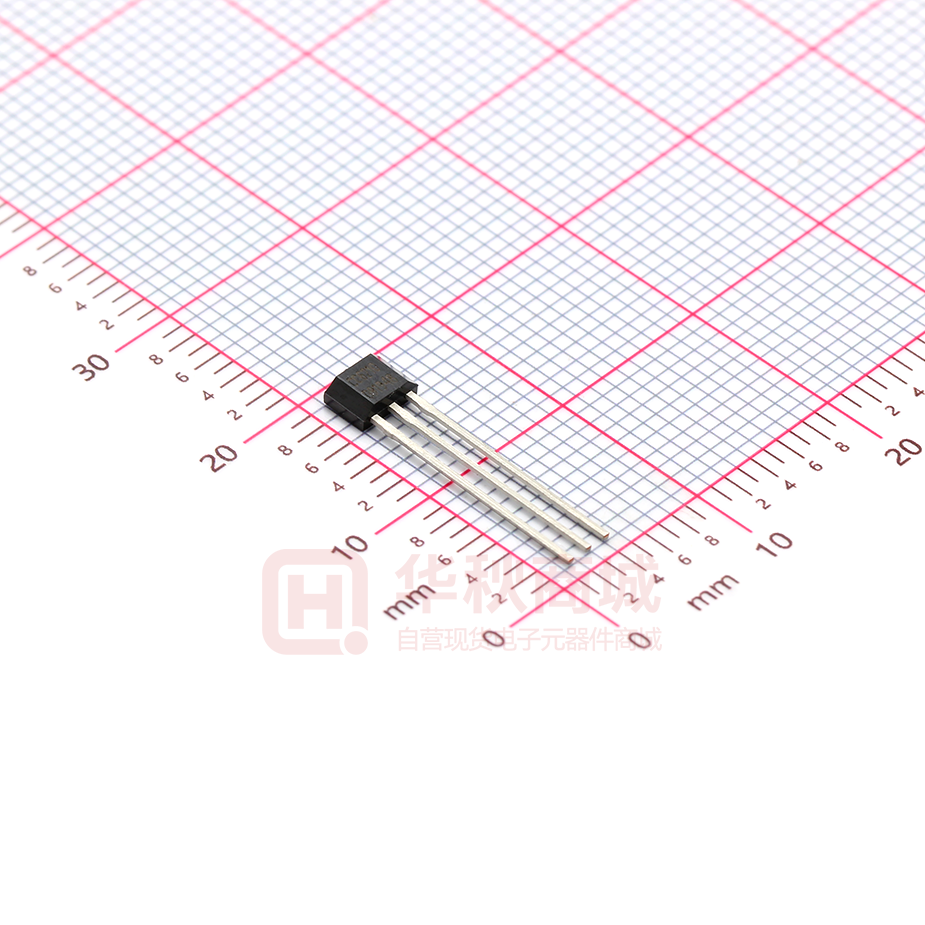

(1)TO-92S package
注意: 所有单位均为毫米。
1.52
打标信息:
0.73
第一行:CC6210-产品名称
第二行: XXYYWW
3.02
XX – 代码
YY – 封装年份的后两位数
1.02
MAX
WW – 封装时的星期数
14.99
1.27
0.43
0.41
4.09
Hall 感应点位置
2.01
1.44
5
Copy Right Reserved by CrossChip Microsystems Co. LTD 2018
http://www.crosschipmicro.com
DS-CC6210-SC- rev1.0
crossMAG series
(2)TSOT23-3 package
2.92
0.17
注意: 所有单位均为毫米。
打标信息:
第一行: 6210
1.60
2.80
0.45
0.25
1.25MAX
0.95BSC
0.4
0.07
Hall 感应点位置
1.49
3
0.96
1
2
6
Copy Right Reserved by CrossChip Microsystems Co. LTD 2018
http://www.crosschipmicro.com
