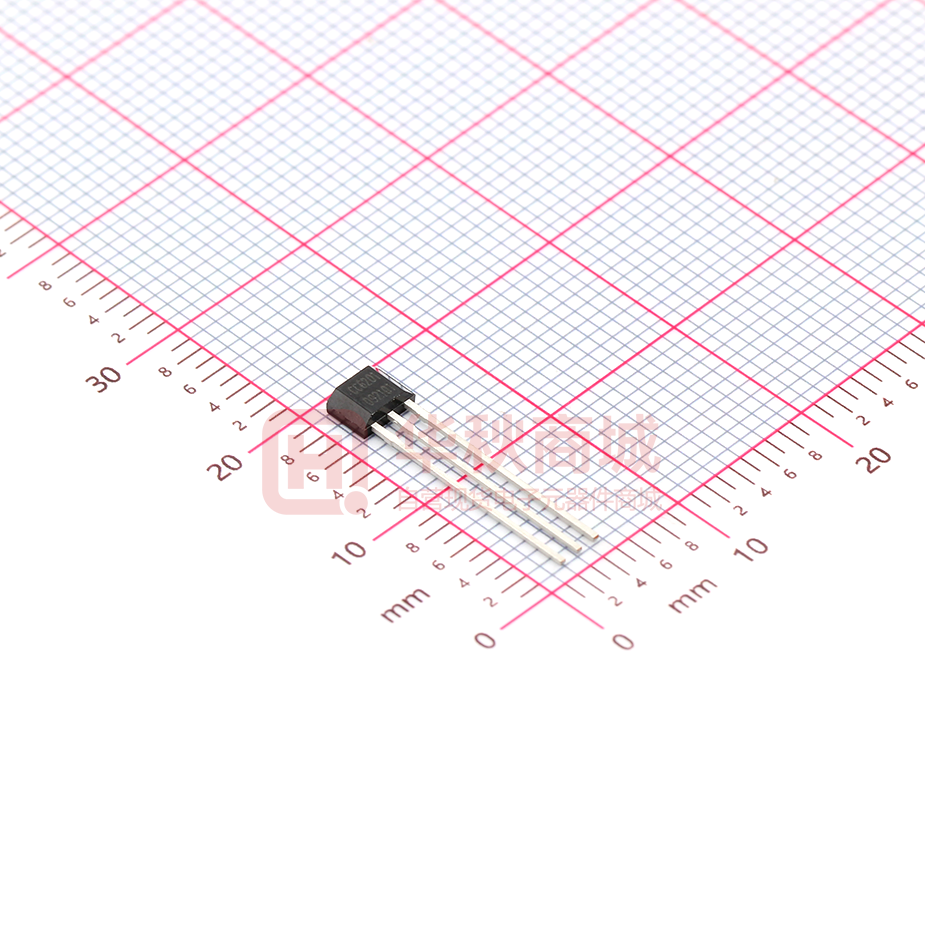

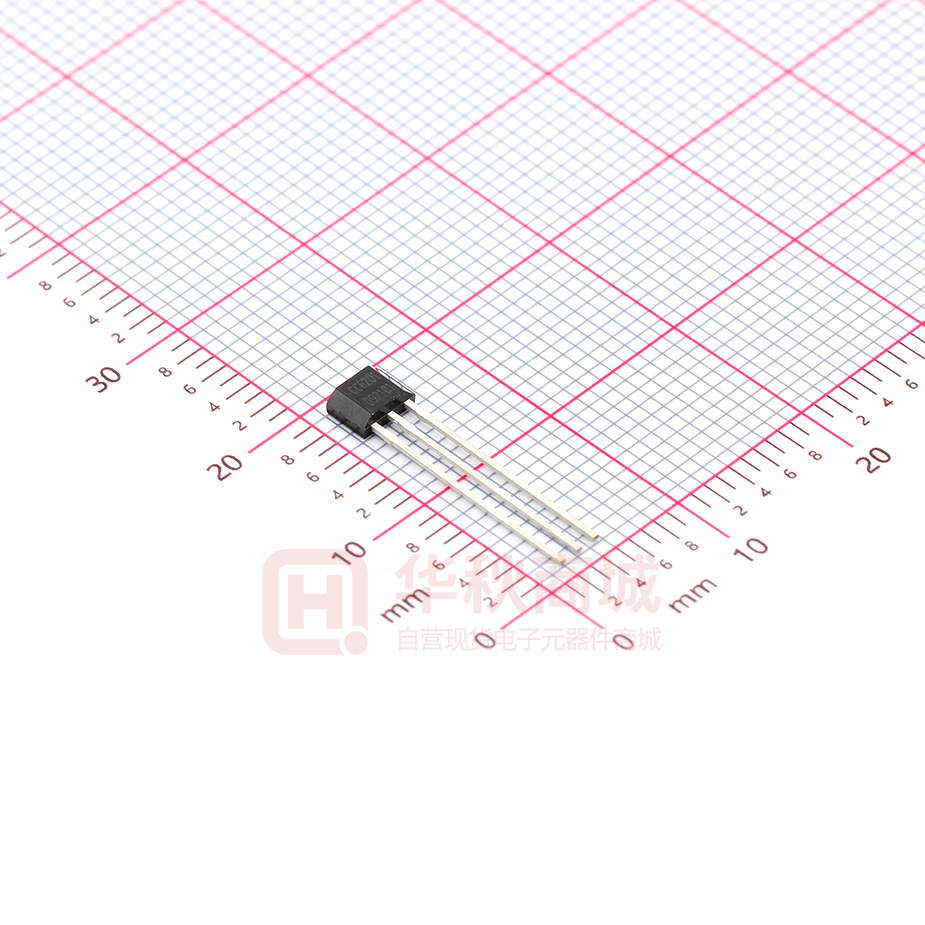

CC6201TO

DS-6201-SC- rev1.2 crossMAG series CC6201 全极型微功耗霍尔效应开关 概述 CC6201是一颗微功耗、高灵敏度全极性、并具有闩锁输出的霍尔开关传感装置，可直接取代传统的磁簧开关。特别适用于使用电池电源 的便携式电子产品，如行动电话、无绳电话、笔记型电脑、PDA等。 CC6201具有磁场辨别全极性，亦即只要磁场北极或南极靠近即可启动，磁场撤消后，输出便关闭。与其他一般霍尔传感装置不同的是并 不要特定南极或北极才可以动作，减少了组装时辨别磁极的困扰。产品采用了动态失调消除技术，该技术能够消除由封装应力，热应力，以及 温度梯度所造成的失调电压，提高器件的一致性。 CC6201内部电路包含了霍尔薄片、电压稳压模块、信号放大处理模块、动态失调消除模块、锁存模块以及CMOS输出级。由于CC6201 使用先进的Bi-CMOS 工艺，整体优化了的线路结构，使得产品获得极低的输入误差反馈。同时该产品采用及其小型化的封装工艺，使得产品 更具极高的性能和市场优势。 CC6201提供TSOT23-3和TO-92S两种封装，工作温度范围为-40~150℃。 特点 应用  工作范围宽，2~5V  仪器仪表  微功耗  PDA  反应速度快，工作频率为45Hz  笔记本电脑  全极性输出，对南极和北极磁场均可响应  良好的温度稳定性  开关点漂移低  ESD（HBM）6000V  TSOT23-3小尺寸封装 功能框图 1 Copy Right Reserved by CrossChip Microsystems Co. LTD 2015 http://www.crosschipmicro.com DS-6201-SC- rev1.2 crossMAG series 订购信息 名称 封装型号 备注 CC6201TO TO-92S 袋装，1000 片/包 CC6201ST TSOT23-3 卷盘，3000 片/卷 开关输出 vs. 磁场极性 注意: 磁场加在芯片的丝印面 管脚描述 管脚编号 名称 功能 TO-92S TSOT23-3 VDD 1 1 电源电压 GND 2 3 地 VOUT 3 2 输出 2 Copy Right Reserved by CrossChip Microsystems Co. LTD 2015 http://www.crosschipmicro.com DS-6201-SC- rev1.2 crossMAG series 极限参数 参数 符号 数值 单位 电源电压 VDD -0.3~5 V 磁场强度 B 无限制 Gauss 工作环境温度 TA -40~150 ℃ 存储环境温度 Ts -50~160 ℃ 6000 V ESD(HBM) 电气参数(如无特别标明，VDD=3.5V @ 25°C) 参数 符号 输出高电平 VOH 输出低电平 VOL 开启状态电流 测试环境 最小值 典型值 最大值 单位 IOUT=0.5mA VDD-0.2 - - V IOUT=0.5mA - - 0.2 V IDD(EN) - 2 - mA 关断状态电流 IDD(dis) - 3 - uA 平均电流 IDD(average) - 5 - uA 启动时间 Tawake - 50 100 us 扫描周期 Tperiod - 22 - ms 占空比 D.C. - 0.2% - 磁参数 参数 符号 工作点 BOP 放点 迟滞 测试环境 最小值 典型值 最大值 单位 25 ℃ - ±40 - 高斯（Gauss） BRP 25 ℃ - ±32 - 高斯（Gauss） BHYS 25 ℃ - 8 - 高斯（Gauss） 典型应用电路 3 Copy Right Reserved by CrossChip Microsystems Co. LTD 2015 http://www.crosschipmicro.com DS-6201-SC- rev1.2 crossMAG series 波形和曲线 60 10 50 8 IDD (uA) f (Hz) 40 30 20 6 4 2 10 0 0 0 1 2 3 4 5 0 6 1 2 3 4 5 6 VDD (V) VDD (V) 扫描频率 vs. 工作电压 静态电流 vs. 工作电压 100 60 80 60 40 40 20 0 -40 0 40 80 120 B (Guass) B (Gauss) 20 0 -20 0 1 2 3 4 5 6 -40 -20 -60 -80 -40 -100 VDD (V) -60 TA (℃) 磁感应点 vs. 环境温度 磁感应点 vs. 工作电压 4 Copy Right Reserved by CrossChip Microsystems Co. LTD 2015 http://www.crosschipmicro.com DS-6201-SC- rev1.2 crossMAG series 封装信息 (1)TO-92S package 注意: 所有单位均为毫米。 打标信息: 第一行:CC6201-产品名称 第二行: XXYYWW XX – 代码 YY – 封装年份的后两位数 WW – 封装时的星期数 Hall 感应点位置 5 Copy Right Reserved by CrossChip Microsystems Co. LTD 2015 http://www.crosschipmicro.com DS-6201-SC- rev1.2 crossMAG series (2)TSOT23-3 package 注意: 所有单位均为毫米。 打标信息: 第一行: 6201 Hall 感应点位置 6 Copy Right Reserved by CrossChip Microsystems Co. LTD 2015 http://www.crosschipmicro.com
