DS-CC6511-SC- rev1.1
crossMAG series
CC6511
可编程线性霍尔传感器 IC
概述
CC6511 是一款高性能单端输出的线性霍尔传感器 IC,采用单端模拟输出方式,使得产品更易于使用,当磁场南极靠近丝印面,输出值降
低。该 IC 采用先进的 BiCMOS 制程生产,具有霍尔系数高的优点,芯片内部包含了高灵敏度霍尔传感器,霍尔信号预放大器,高精度的霍尔
温度补偿单元,振荡器,动态失调消除电路和放大器输出模块
CC6511 采用了专利的霍尔温度补偿技术,产品可在-40~125°C 之间正常工作,且灵敏度变化很小。在无磁场的情况下,IC 的静态输出为
50% VCC。CC6511 的线性输出范围宽,在电源电压 5V 条件下,OUT 可以在 0.5~4.5V 之间随磁场线性变化,信号线性输出范围 4V,信号输
出强度较传统单端输出有了很大提升,同时能提高产品的抗干扰性能。CC6511 内部集成的动态失调消除电路使 IC 的灵敏度,不受外界压力和
IC 封装应力的影响。CC6511 内部斩波频率高达 1MHz,使得传感器的带宽高,响应速度快。
CC6511 提供 TO-92S 封装,工作温度范围-40~125°C。
特性
应用
静态共模输出点为 50% VCC,
电流传感器
测量范围宽,线性度优于 0.2%。
磁编码器
1MHz 斩波频率,高带宽,低噪声,全差分模拟输出
齿轮传感器
低功耗,IC 静态工作电流为 2.5mA
位移测量
温度稳定性好,内部采用了芯进专利的霍尔信号放大电路和温度
舵机
补偿电路,工作环境温度为:-40~125°C。
抗干扰能力强
抗机械应力,磁参数不会因为受外界压力而偏移
ESD (HBM) 6000V
功能框图
1
Copy Right Reserved by CrossChip Microsystems Inc. 2015
http://www.crosschipmicro.com
DS-CC6511-SC- rev1.1
crossMAG series
订购信息
产品名称
封装外形
包装

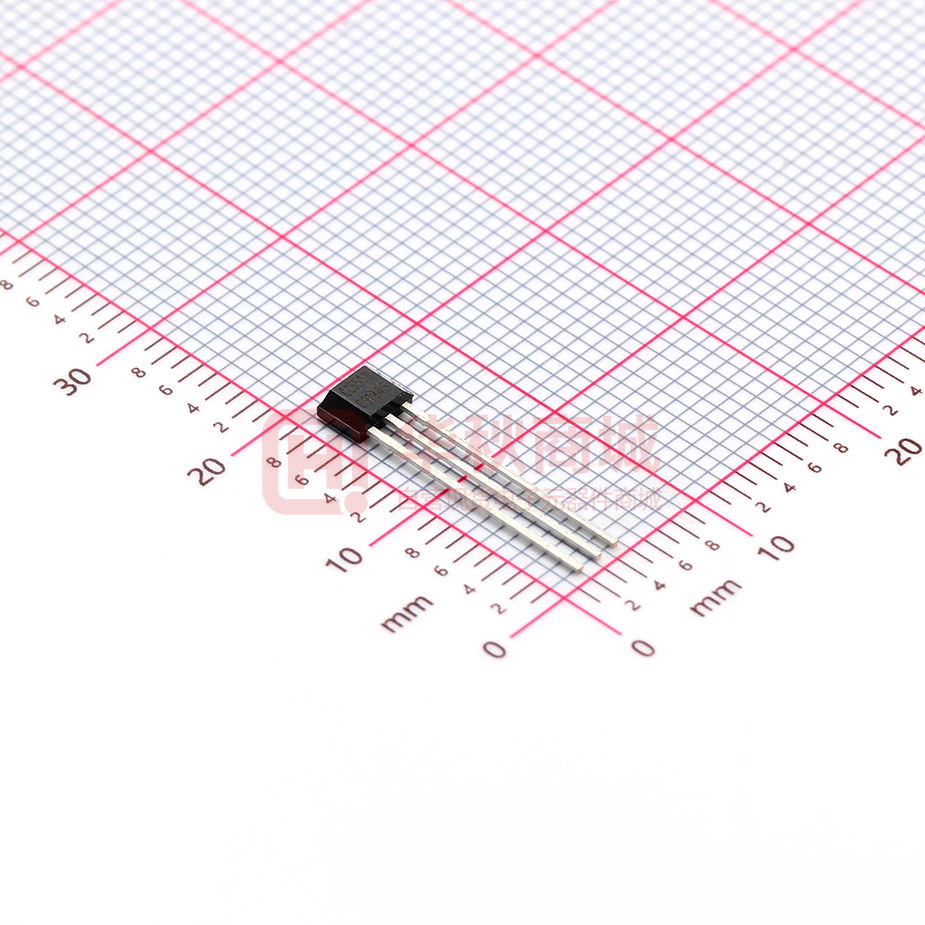

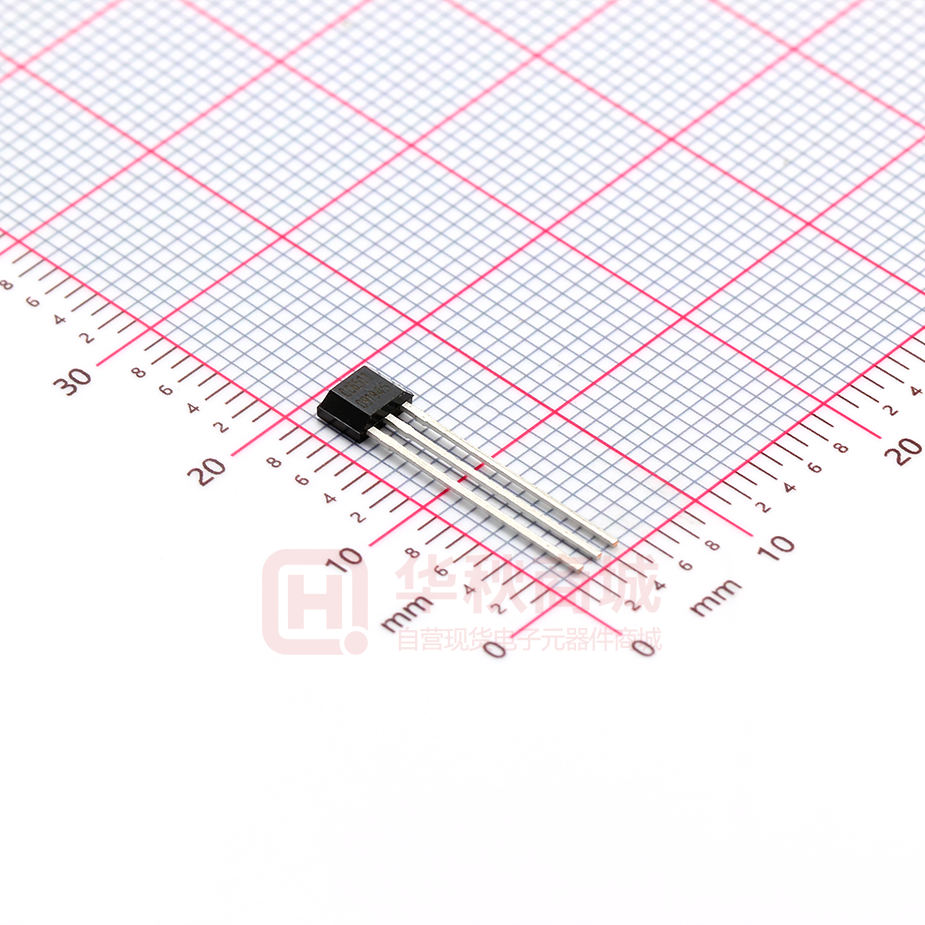

CC6511TO
TO-92S
袋装,1000 片/袋
管脚定义
TO-92S
编号
名称
功能
TO-94
VCC
1
电源电压
GND
2
地
OUT
3
模拟输出
极限参数
参数
符号
数值
单位
电源电压
VCC
-0.3~6
V
输出电压
VOUT
-0.3~VCC+0.3
V
输出源电流
IOUT(SOURCE)
400
uA
输出沉电流
IOUT(SINK)
30
mA
工作环境温度
TA
-40~125
°C
最大结温
TJ
165
°C
存储环境温度
TS
-55~150
°C
磁场强度
B
无限制
mT
静电保护
ESD(HBM)
6000
V
注意: 应用时不要超过最大额定值,以防止损坏。长时间工作在最大额定值的情况下可能影响器件的可靠性。
推荐工作环境
参数
符号
最小值
最大值
单位
电源电压
VCC
4.0
5.0
V
磁场强度
B
-200
200
Gauss
环境温度
TA
-40
125
°C
2
Copy Right Reserved by CrossChip Microsystems Inc. 2015
http://www.crosschipmicro.com
DS-CC6511-SC- rev1.1
crossMAG series
工作特性特性 (若无特别指明,VCC=5V @ 25°C)
参数
符号
条件
最小值
典型值
最大值
单位
传感器供电电压
VCC
-
3.5
-
5.5
V
静态电流
ICC
OUT 悬空
-
2
4
mA
启动时间
TPO
CL=10pF
-
50
-
us
斩波频率
fC
TA=25℃
电气特性
输出静态电压
1
2.4
Vout(Q)
2.5
MHz
2.6
V
误差参数
灵敏度线性度误差
LinERR
±0.2
%
灵敏度对称性误差
SymERR
±1.5
%
漂移特性
输出静态电压温漂
△VOUT(Q)
-30
-
0
mV
磁参数
参数
符号
最小值
典型值
最大值
单位
灵敏度
Sens
4
12.5
18
mV/Gauss
灵敏度温度系数
TCSENSE
-
0.1
-
%/℃
CC6511 磁灵敏度曲线(S 极为+)
注意:
磁场南极靠近丝印层,输出减小。
3
Copy Right Reserved by CrossChip Microsystems Inc. 2015
http://www.crosschipmicro.com
DS-CC6511-SC- rev1.1
crossMAG series
典型应用电路
旋转编码器应用
齿轮传感器应用
波形和曲线
6.0
6.0
5.5
5.5
IDD(mA)
IDD(mA)
5.0
5.0
4.5
4.0
4.5
3.5
4.0
3.0
-50
0
50
100
150
3
4
Ta(oC)
5
VDD(V)
静态电流 vs. 环境温度
静态电流 vs. 工作电压
2.60
0.12
0.11
2.55
STD_VOUT(%)
VOUT(V)
0.10
2.50
0.09
0.08
0.07
2.45
0.06
2.40
0.05
-50
0
50
100
o
150
3.0
3.5
4.0
4.5
5.0
5.5
VDD(V)
Ta( C)
静态工作点 vs. 环境温度
静态工作点归一化处理 vs. 工作电压
4
Copy Right Reserved by CrossChip Microsystems Inc. 2015
http://www.crosschipmicro.com
DS-CC6511-SC- rev1.1
crossMAG series
封装信息
1)
TO-92S package
注意: 所有单位均为毫米。
打标信息:
第一行: CC6511-产品名称
第二行: XXYYWW
XX – 代码
YY – 封装年份的后两位数
WW – 封装时的星期数
Hall 感应点位置
5
Copy Right Reserved by CrossChip Microsystems Inc. 2015
http://www.crosschipmicro.com
DS-CC6511-SC- rev1.1
crossMAG series
6
Copy Right Reserved by CrossChip Microsystems Inc. 2015
http://www.crosschipmicro.com
