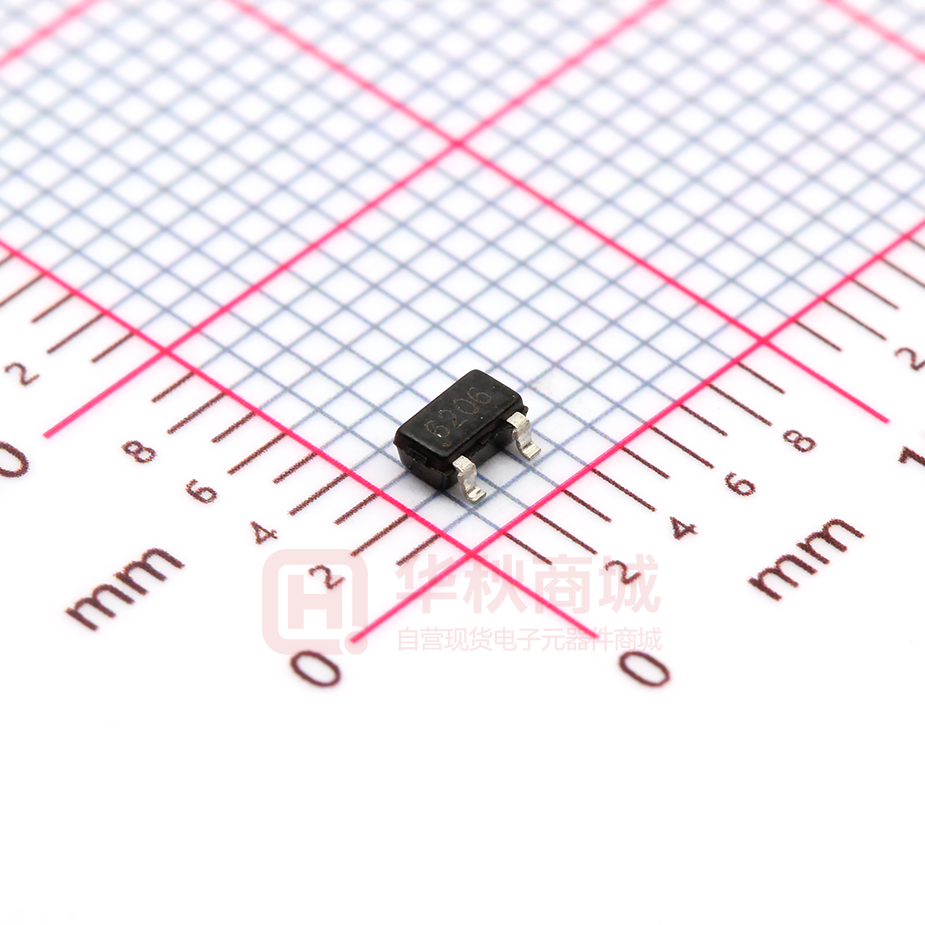

DS-6206-SC- rev1.3 crossMAG series 全极性锁存型 CC6206 微功耗霍尔效应开关 概述 CC6206是一颗微功耗、高灵敏度全极性、并具有闩锁输出的霍尔开关传感装置，可直接取代传统的磁簧开关。特别适用于使用电池电源 的便携式电子产品，如行动电话、无绳电话、笔记型电脑、PDA等。 CC6206具有磁场辨别全极性，亦即只要磁场北极或南极靠近即可启动，磁场撤消后，输出便关闭。与其他一般霍尔传感装置不同的是并 不要特定南极或北极才可以动作，减少了组装时辨别磁极的困扰。CC6206内部电路包含了霍尔薄片、电压稳压模块、信号放大处理模块、动 态失调消除模块、锁存模块以及CMOS输出级。由于CC6206使用先进的Bi-CMOS工艺，整体优化了的线路结构，使得产品获得极低的输入误 差反馈。产品采用了动态失调消除技术，该技术能够消除由封装应力，热应力，以及温度梯度所造成的失调电压，提高器件的一致性。同时该 产品采用及其小型化的封装工艺，使得产品更具极高的性能和市场优势。 CC6206提供TSOT23-3和TO-92S两种封装，工作温度范围为-40~150℃。 特点 应用  工作范围宽，2~5V  仪器仪表  微功耗  PDA  工作频率为5.5Hz  笔记本电脑  全极性输出，对南极和北极磁场均可响应  良好的温度稳定性  开关点漂移低  ESD（HBM）6000V  TSOT23-3小尺寸封装 功能框图 1 Copy Right Reserved by CrossChip Microsystems Co. LTD 2019 http://www.crosschipmicro.com DS-6206-SC- rev1.3 crossMAG series 订购信息 名称 封装型号 备注 CC6206TO TO-92S 袋装，1000 片/包 CC6206ST TSOT23-3 卷盘，3000 片/卷 开关输出 vs. 磁场极性 注意: 磁场加在芯片的丝印面 管脚描述 管脚编号 名称 功能 TO-92S TSOT23-3 VDD 1 1 电源电压 GND 2 3 地 VOUT 3 2 输出 极限参数 参数 符号 数值 单位 电源电压 VDD -0.3~5.5 V 磁场强度 B 无限制 Gauss 工作环境温度 TA -40~150 ℃ 存储环境温度 Ts -50~160 ℃ 6000 V ESD(HBM) 2 Copy Right Reserved by CrossChip Microsystems Co. LTD 2019 http://www.crosschipmicro.com DS-6206-SC- rev1.3 crossMAG series 电气参数(如无特别标明，VDD=3.5V @ 25°C) 参数 符号 输出高电平 VOH 输出低电平 VOL 开启状态电流 测试环境 最小值 典型值 最大值 单位 IOUT=0.5mA VDD-0.2 - - V IOUT=0.5mA - - 0.2 V IDD(EN) - 0.7 - mA 关断状态电流 IDD(dis) - 1.8 - uA 平均电流 IDD(average) - 2 - uA 最大输出电流 IOUT(MAX) - - 0.5 mA 启动时间 Tawake - 50 100 us 扫描周期 Tperiod - 182 - ms 占空比 D.C. - 0.03% - 最小值 典型值 最大值 单位 磁参数 参数 符号 测试环境 工作点 BOP 25 ℃ - ±20 - 高斯（Gauss） 释放点 BRP 25 ℃ - ±15 - 高斯（Gauss） 迟滞 BHYS 25 ℃ - 5 - 高斯（Gauss） 典型应用电路 VDD VOUT 6206 0.1uF 2.0V~5.0V GND 3 Copy Right Reserved by CrossChip Microsystems Co. LTD 2019 http://www.crosschipmicro.com DS-6206-SC- rev1.3 crossMAG series 波形和曲线 7.0 8 7 6.5 6 f(Hz) IDD(uA) 6.0 5.5 5 4 3 5.0 2 4.5 2 3 4 5 6 2 3 VDD(V) 4 5 6 VDD(V) 扫描频率 vs. 工作电压 静态电流 vs. 工作电压 20 BOPS 30 BOPS 20 10 BRPS 10 BRPS 0 B(Gs) B(Gs) 0 -10 -10 BRPN -20 -20 BRPN -30 -30 BOPN -40 BOPN -50 -50 0 50 Ta 磁感应点 vs. 环境温度 100 150 2 3 4 5 VDD(V) 磁感应点 vs. 工作电压 4 Copy Right Reserved by CrossChip Microsystems Co. LTD 2019 http://www.crosschipmicro.com DS-6206-SC- rev1.3 crossMAG series 封装信息 (1)TO-92S package 注意: 所有单位均为毫米。 1.52 打标信息: 第一行:CC6206-产品名称 0.73 第二行: XXYYWW XX – 代码 3.02 YY – 封装年份的后两位数 1.02 MAX WW – 封装时的星期数 14.99 1.27 0.43 0.41 4.09 Hall 感应点位置 2.01 1.44 5 Copy Right Reserved by CrossChip Microsystems Co. LTD 2019 http://www.crosschipmicro.com DS-6206-SC- rev1.3 crossMAG series (2)TSOT23-3 package D 毫米 c 符号 最小值 典型值 最大值 A - - 1.35 A1 0.04 0.08 0.12 A2 1.00 1.10 1.20 A3 0.55 0.65 0.75 b 0.37 0.40 0.43 c 0.11 0.16 0.21 D 2.77 2.90 3.07 E 1.40 1.60 1.80 E1 2.70 2.85 3.00 e1 1.80 1.90 2.00 L 0.35 0.45 0.55 L1 0.55 0.65 0.75 θ 0° - 8° θ E1 E L b e1 A 0.254 A2 A3 L1 A1 Hall 感应点位置 1.46 注意: 所有单位均为毫米。 3 打标信息: 第一行: 6206 0.80 1 2 6 Copy Right Reserved by CrossChip Microsystems Co. LTD 2019 http://www.crosschipmicro.com
