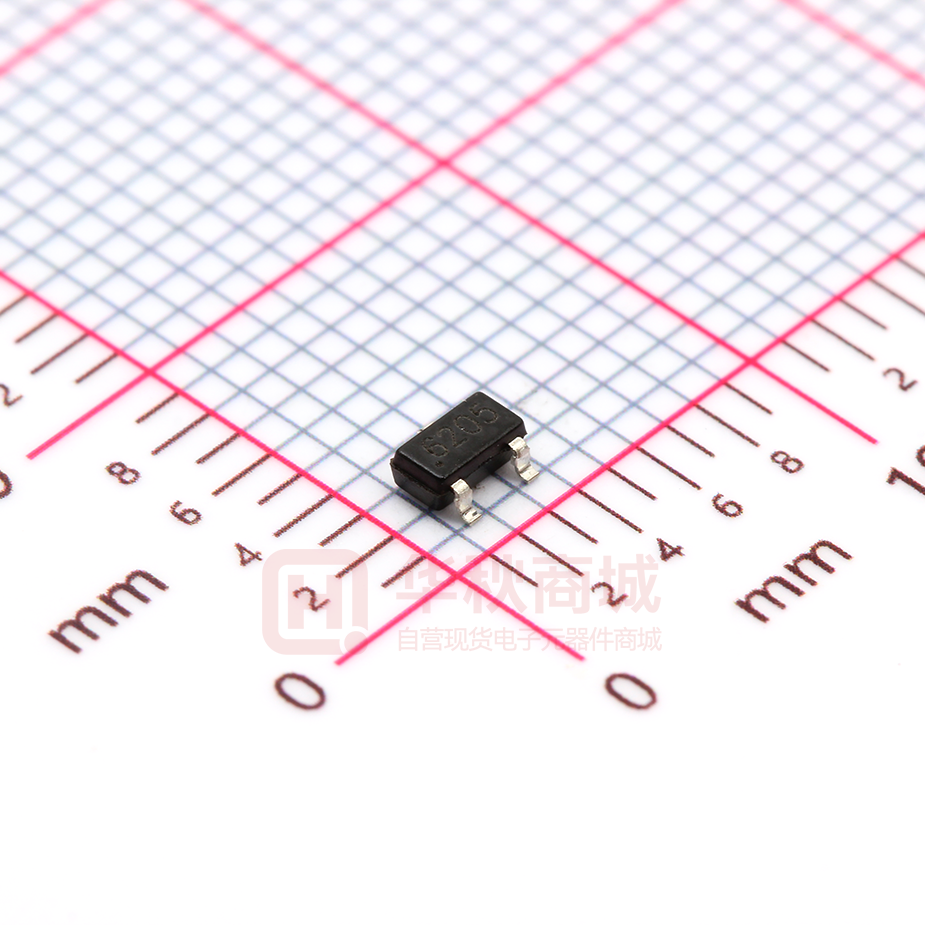

CC6205ST

DS-6205-SC-rev1.1 crossMAG series 双极性锁存型 CC6205 微功耗霍尔效应开关 概述 CC6205是一颗微功耗、高灵敏度双极性、并具有闩锁输出的霍尔开关传感装置，可直接取代传统的磁簧开关。特别适用于使用电池电源 的便携式电子产品，如行动电话、无绳电话、笔记型电脑、PDA等。 当磁场南极靠近芯片CC6205TO标识面，磁场强度达到阈值时，输出低电平；当磁场北极靠近芯片CC6205TO标识面，磁场强度达到阈值 时，输出高电平。 CC6205 内部电路包含了霍尔薄片、电压稳压模块、信号放大处理模块、动态失调消除模块、锁存模块以及 CMOS 输出级。产品采用了 动态失调消除技术，该技术能够消除由封装应力，热应力，以及温度梯度所造成的失调电压，提高器件的一致性。由于 CC6205 使用先进的 Bi-CMOS 工艺，整体优化了的线路结构，使得产品获得极低的输入误差反馈。同时该产品采用及其小型化的封装工艺，使得产品更具极高的 性能和市场优势。CC6205 提供 TSOT23-3 和 TO-92S 两种封装，工作温度范围为-40~150℃。 特点 应用  工作范围宽，2~5V  仪器仪表  微功耗  PDA  工作频率为5.5Hz  笔记本电脑  双极性输出  良好的温度稳定性  开关点漂移低  ESD（HBM）6000V  TSOT23-3小尺寸封装 功能框图 1 Copy Right Reserved by CrossChip Microsystems Co. LTD 2015 http://www.crosschipmicro.com DS-6205-SC-rev1.1 crossMAG series 订购信息 名称 封装型号 备注 CC6205TO TO-92S 袋装，1000 片/包 CC6205ST TSOT23-3 卷盘，3000 片/卷 开关输出 vs. 磁场极性 注意: 磁场加在芯片的丝印面 管脚描述 管脚编号 名称 功能 TO-92S TSOT23-3 VDD 1 1 电源电压 GND 2 3 地 VOUT 3 2 输出 2 Copy Right Reserved by CrossChip Microsystems Co. LTD 2015 http://www.crosschipmicro.com DS-6205-SC-rev1.1 crossMAG series 极限参数 参数 符号 数值 单位 电源电压 VDD -0.3~5.5 V 磁场强度 B 无限制 Gauss 工作环境温度 TA -40~150 ℃ 存储环境温度 Ts -50~160 ℃ 6000 V ESD(HBM) 电气参数(如无特别标明，VDD=3.5V @ 25°C) 参数 符号 输出高电平 VOH 输出低电平 VOL 开启状态电流 测试环境 最小值 典型值 最大值 单位 IOUT=0.5mA VDD-0.2 - - V IOUT=0.5mA - - 0.2 V IDD(EN) - 2 - mA 关断状态电流 IDD(dis) - 3 - uA 平均电流 IDD(average) - 5 - uA 启动时间 Tawake - 50 100 us 扫描周期 Tperiod - 182 - ms 占空比 D.C. - 0.03% - 最小值 典型值 最大值 单位 磁参数 参数 符号 测试环境 工作点 BOP 25 ℃ - 40 - 高斯（Gauss） 释放点 BRP 25 ℃ - -40 - 高斯（Gauss） 迟滞 BHYS 25 ℃ - 80 - 高斯（Gauss） 典型应用电路 3 Copy Right Reserved by CrossChip Microsystems Co. LTD 2015 http://www.crosschipmicro.com DS-6205-SC-rev1.1 crossMAG series 8 6 7 5 IDD (uA) f (Hz) 波形和曲线 6 5 4 3 4 2 2 3 4 2 5 3 扫描频率 vs. 工作电压 5 静态电流 vs. 工作电压 60 60 BOP@3V 40 40 BOP BOP@5V 20 B (Gs) 20 B(Gs) 4 VDD (V) VDD (V) 0 -20 0 -20 BRP@5V -40 BRP -40 BRP@3V -60 -60 -40 -20 0 20 40 60 80 100 Ta 磁感应点 vs. 环境温度 120 140 2 3 4 5 VDD (V) 磁感应点 vs. 工作电压 4 Copy Right Reserved by CrossChip Microsystems Co. LTD 2015 http://www.crosschipmicro.com DS-6205-SC-rev1.1 crossMAG series 封装信息 (1)TO-92S package 注意: 所有单位均为毫米。 打标信息: 第一行:CC6205-产品名称 第二行: XXYYWW XX – 代码 YY – 封装年份的后两位数 WW – 封装时的星期数 Hall 感应点位置 5 Copy Right Reserved by CrossChip Microsystems Co. LTD 2015 http://www.crosschipmicro.com DS-6205-SC-rev1.1 crossMAG series (2)TSOT23-3 package 注意: 所有单位均为毫米。 打标信息: 第一行: 6205 Hall 感应点位置 6 Copy Right Reserved by CrossChip Microsystems Co. LTD 2015 http://www.crosschipmicro.com
