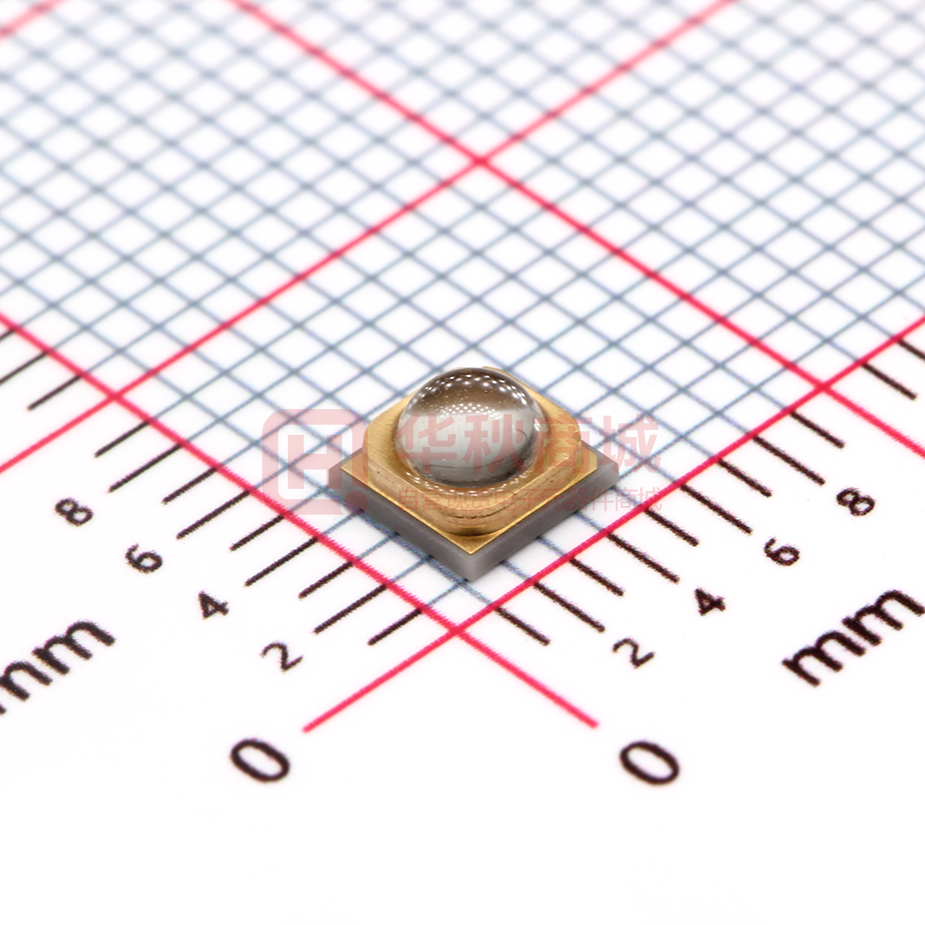

HK275S39CL-170

Specifications HK275S39CL-170 安徽省紫芯半导体技术有限公司 Anhui UV-CHIPS semiconductor technology Co., Ltd HK275S39CL-170 （2020mil高功率版） 说明书 Specifications 1/7 Specifications HK275S39CL-170 1、功能和运用 Features & Applications 3/7 2、外形尺寸 Outline Dimensions 3/7 3、绝对最大额定值 Absolute Maximum Rating 3/7 4、光电参数 Electro Optical 3/7 5、料号 Bin Structure 4/7 6、光电特性图 Characteristics Diagrams 4/7 7、可靠性试验项目及条件 Reliability Test Items and Conditions 5/7 8、使用说明 Instructions 5/7 9、主要的安全提示 Major security tips 7/7 安徽省紫芯半导体技术有限公司 Anhui UV-CHIPS semiconductor technology Co., Ltd 地址(Add)：安徽省安庆市太湖县刘畈乡刘畈村枫树街 80号 No.80 Fengshu street, Liufan village, Liufan Township, Taihu County, Anqing City, Anhui Province 电话(Tel)：400-860-1710 网站(Web): www.ahuvc.cn 传真(Fax)：0556-4371082 www.hea-keys.cn 2/7 Specifications HK275S39CL-170 1、功能和运用 Features & Applications •峰值波长：270~280纳米 Lighting Color(Peak Wavelength): 270~280nm • 外形尺寸：3.9 × 3.9 ×2.9 (长 × 宽 ×高) [单位t: 毫米] Surface Mount Type LED Package: 3.9 × 3.9 ×2.9 (L × D × H) [Unit: mm] • 发光角度：60度 View angle (2Θ1/2=60deg) •医疗消毒，紫外消毒等 Medical disinfection, ultraviolet disinfection etc. 2、外形尺寸 Outline Dimensions 3、绝对最大额定值 Absolute Maximum Rating [Ta = 25℃] 参数值 value 参数 Parameter 符号 Symbol 最小值 min 均值 type 最大值 max 单位 Unit 正向电流 Forward Current IF - - 100 毫安（mA） 电功率 Power Dissipation PD 0.5 - 0.8 瓦（W） 工作温度 Operating Temperature T OPR -30 60 摄氏度（℃） 存储温度 Storage Temperature T STG -40 95 摄氏度（℃） 4、光电参数 Electro Optical [Ta = 25℃, I F = 100mA] 参数 Parameter 符号 Symbol 单位 Unit 最小值 Min. 均值 Typ. 最大值 Max. λp nm 270 - 280 ɸe mW 17 17.3 20 VF V 5 - 8 半波宽 Spectrum Half Width Δλ nm 10 发光角度 View Angle 2θ½ ° 60 热阻 Thermal Resistance RJ-b ℃/W 40 峰值波长 Peak Wavelength[1] 辐射通量 Radiant Flux[2] 正向电压 Forward Voltage[3] 3/7 Specifications HK275S39CL-170 备注1 (Note1) [1] 峰值波长公差±3.5纳米（ Peak Wavelength Tolerance ± 3.5nm） [2] 辐射通量测量公差±10% （ Radiant Flux Measurement tolerance ±10%） [3] 正向电压公差为±10% （Forward Voltage Tolerance ± 10%） [4] RJ-b是从芯片焊盘到支架的热电阻 （RJ-b is thermal resistance from junction to case.） [5] 所有参数均为裕田测定 （All characteristics are measured by ROOTIN） 5、料号 Bin Structure [ Ta =25℃, I F =100㎃] 命名 Designate X 参数 Information 峰值波长 Peak Wavelength Z 辐射通量 Radiant Flux (Φ e ) 代码 Code 最小值 Min. 均值 Typ. 最大值 Max. 255 250 - 260 265 260 - 270 275 270 - 280 295 290 - 300 310 305 - 315 -100 10 - 14 150 14 - 17 170 17 - 20 -200 20 - 24 典型值 Main Ranks 备注2 （Note2） 分BIN方法(Bin Code method) BIN码：HK-X-S39CL-Z -峰值波长(Peak Wavelength)=X0 -辐射通量(Radiant Flux)=Z0 6、光电特性图 Characteristics Diagrams （1）相对光谱分布Relative spectral distribution （2）I-V特性 I-V Characteristic （3）辐射强度VS电流 Radiated power VS current （4）典型配光曲线 Typical light distribution curve 4/7 Specifications HK275S39CL-170 7、可靠性试验项目及条件 Reliability Test Items and Conditions （1）损伤判断标准 Criteria for Judging the Damage 参数 Parameter 符号 Symbol 条件 Condition 正向电压 Forward Voltage VF IF=100mA 辐射功率 Radiometric Power IV IF=100mA 判定标准 Criteria for Judgement Min. Max. H.S.R..(1) *1.1 H.S.L(1) *0.5 备注3 Note3: [1] H.S.R：规格上限 Upper Specification Level [2] H.S.L：规格下限 Lower Specification Level (2) 可靠性试验 Reliability Tests 试验项目 Test Item 试验条件 Test Conditions 试验时间 Test Time 样品数量 Sample Q’ty 室温及工作寿命 Room Temperature Operating Life1 Ta=25℃，If=60mA 1800hrs 8 Pcs 室温及工作寿命 Room Temperature Operating Life2 Ta=25℃，If=100mA 1800hrs 8 Pcs 高温及工作寿命 HighTemperature Operating Life Ta=60℃，If=60mA 1800hrs 8 Pcs 低温及工作寿命 Low Temperature Operating Life Ta=40℃，If=100mA 1800hrs 8 Pcs 高温及存储寿命 HighTemperature Operating Life Ta=95℃ 1800hrs 8 Pcs 低温及存储寿命 Low Temperature Operating Life Ta=-40℃ 1800hrs 8 Pcs 热冲击 Thermal Shock Ta max=120℃, Ta min=-40℃ 30min dwell/transfer time: 10sec. 1 cycle = 1 hour 200 cycle 8 Pcs 8、使用说明 Instructions (1) LED储存：建议存储温度10摄氏度-55摄氏度，湿度：30%-65%，包装袋密封保存。为了保证产品质量，外包装袋打开前，出厂后一年内使用，外包装 袋打开后，建议28天内使用。 LED storage： suggest to sealed stock in under the temperature of 10℃-55℃，humidity of 30%-65%.In order to keep a good quality, pls use it within 1 year after the prodcution date; and use it out within 28days after open the package. (2) 拿取方法：接触LED检查时需戴手套或者手指套，工作台面也要接地，包装袋开口后要及时封口，防止引脚氧化。打开包装后，操作人员应该使用镊 子夹持LED两侧，避免手接触LED正面。 When taking or touch the LED, pls make sure to wear the gloves. Seal the package in time in orde to avoid the pin oxidation. When openning the package, need to use the weezers clamped on both sides of LED in order not to touch the face of the LED. (3) 安装：这一过程主要是静电的防护 Installation: This process is mainly to protect the static electricity 5/7 Specifications HK275S39CL-170 ① 生产前检查机台设备接地线是否正常； Check if the grounding wire of the machine equipment is normal before production; ② 检查人员静电环是否正常，检查静电的金属与人的皮肤接触紧密； Check if the static ring is normal, check static metal and human skin contact closely; ③ 在安装时最好要求作业人员戴好防静电手套或者防静电手指套； Check if the workerswear anti-static gloves; ④ 作业台面铺好静电胶布，胶布之间应相互连接接地； Check if the working table is paved with electrostatic rubber cloth, and the rubber cloth is connected to each other. ⑤ 开封后最好在二十四小时内用完，否则可能会引起灯脚氧化生绣。 After opening the seal, it is better to use it out in 24hors, otherwise it may cause the oxidation of the foot. (4）建议使用低温锡膏进行迴流焊，温度曲线如下图所示： It is recommended to use low temperature solder paste for reflow, and the temperature curve is shown in the following diagram. ① 预热区 升温速率为2.0-5.0摄氏度/秒，在预热区的升温速度过快，容易是锡膏的流移性及成分恶化，易产 生爆锡和锡珠现象。 Preheating area The temperature speed is 2.0-5.0℃/S. If the temperature rises too fast, it is easy to cause paste mobility and component deterioration, then cause the tin explosive and phenomenon. ② 浸润区 温度150-180摄氏度，时间120秒最为适宜，如果温度过低，则在回焊后会有焊锡未熔的情况发生 （建议温升速度
