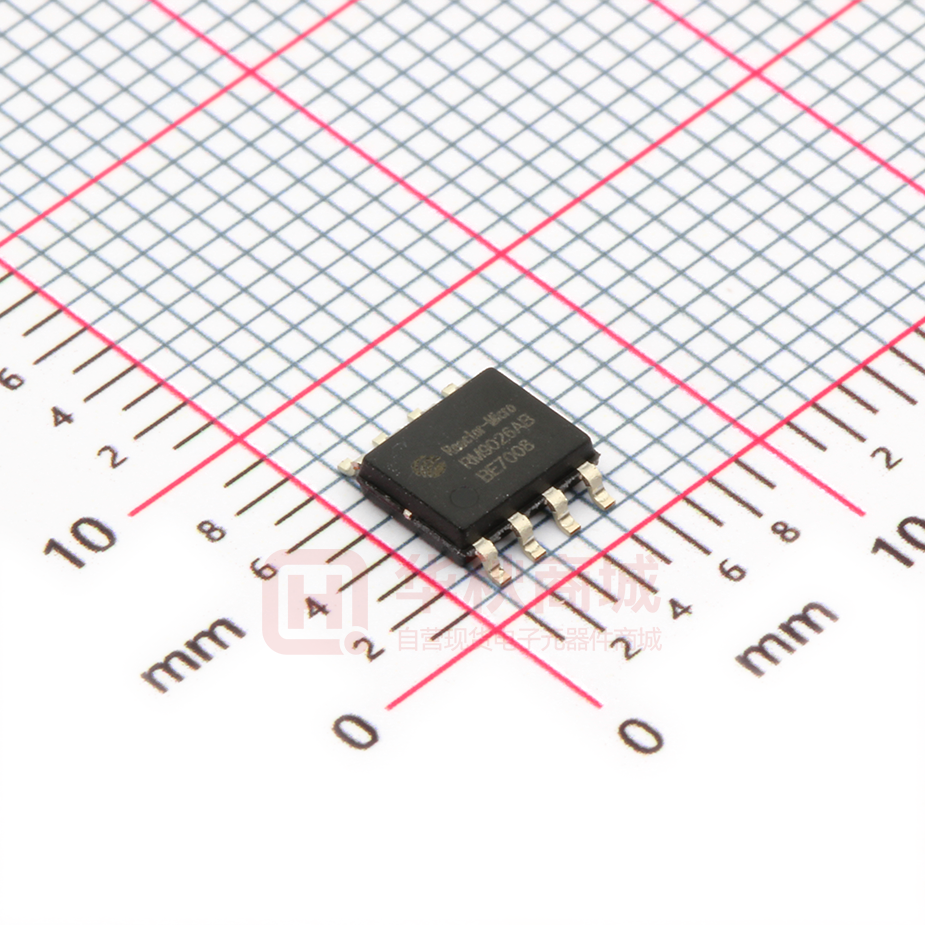

RM9026AB
双电压高压线性恒流芯片
产品概述:
应用领域:
RM9026AB是一款高压线性全电压LED高
压驱动芯片,可以根据输入电压的高低切换
灯珠的串并联方式,兼容120Vin和230Vin两
种工作模式,主要应用于球泡灯,吸顶灯等
LED光源模组。高PF或者无频闪应用,内置
500V集成MOS。
RM9026AB 恒功率,线电压补偿模块可
以有效的抑制电压波动时候输入功率的变
化,线电压在一定的范围里波动时,芯片可
以保持一定的恒功率的功能。
LED 日光灯管 T5/T8/T10…
LED 灯丝灯/球泡灯/蜡烛灯…
其它小功率的 LED 电光源
典型特点:
灯串串并联方式芯片控制自动转换
内 置 500V 高 压 MOS , 最 大 输 出 电 流
2*100mA
芯片具备功率补偿功能
芯片具有过温保护功能
芯片应用无 EMI 问题
应用于球泡灯、投光灯、筒灯等
管脚定义:
RM9026AB
管脚说明:
管脚名称
管脚描述
OUT1
内部集成高压 MOS 漏端
VCC
供电端口
VSP
线电压检测端口
CS1
电流检测端口
CS2
电流检测端口
CP
功率补偿端口
DIM
模拟/数字调光端口
SPC
串并联控制端口
OUT2
内部集成高压 MOS 漏端
GND
芯片地
陕西亚成微电子股份有限公司
RM9026AB_Rev.2018.05
- 1-
http://www.reactor-micro.com
RM9026AB
双电压高压线性恒流芯片
典型应用:
产品型号说明:
产品型号
RM9026AB
具体说明
双压 恒功率
OTP 125℃
极限参数:
符号
参数
参数范围
CS
电流采样输入电压
TJ
工作结温范围
-40℃ to 150℃
Tc
工作温度
-40℃ to 100℃
TSTG
储存温度范围
-55℃ to 150℃
-0.3V to 7V
注:极限值是指超出该工作范围,芯片有可能损坏。推荐工作范围是指在该范围内,器件功能正常,但并
不完全保证满足个别性能指标。电气参数定义了器件在工作范围内并且在保证特定性能指标的测试条件下
的直流和交流电参数规范。对于未给定上下限值的参数,该规范不予保证其精度,但其典型值合理反映了
器件性能。
陕西亚成微电子股份有限公司
RM9026AB_Rev.2018.05
- 2-
http://www.reactor-micro.com
RM9026AB
双电压高压线性恒流芯片
电气参数:(无特别说明情况下,TA
符号
参数
VCC_ON
VCC 启动电压
VCS1/VCS2
CS 参考电压
=25 ℃)
测试条件
最小
VCC=10V,DIM/CP 悬空
IOUT
输出电流驱动能力
VOUT=30V
5
VOUT
集成 MOS 漏端耐压
VOUT=30V
500
FDIM
PWM 调光频率范围
VDIM
模拟调光输入范围
I_DIM
调光脚输出电流
ICP
流入 CP 端口电流
OTP
过温调节
输出功率 0%~100%
典型
最大
单位
141
uA
600
mV
100
V
200
1000
Hz
0
1.2
V
30
有效控制 VCS 电流范围
RM9026AB
mA
0
uA
500
125
uA
℃
订购信息:
订购型号
封装形式
RM9026AB
ESOP-8
陕西亚成微电子股份有限公司
包装方式
编带
4000 只/盘
RM9026AB_Rev.2018.05
- 3-
卷盘尺寸
13 寸
http://www.reactor-micro.com
